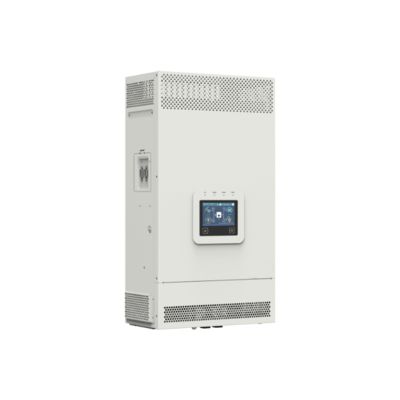

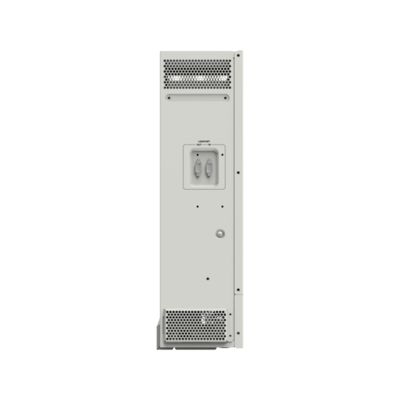

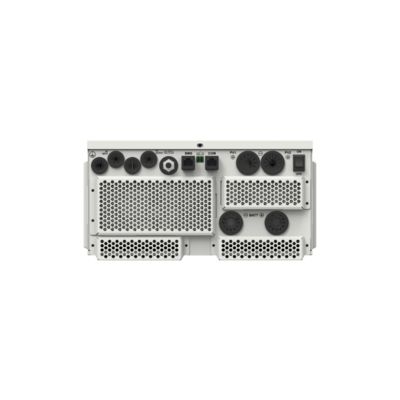

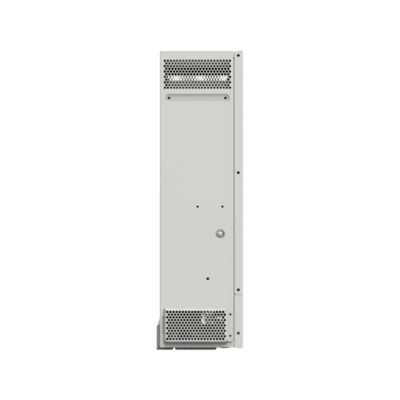

سیستم انرژی خورشیدی 15 کیلووات، 17 کیلووات، 20 کیلووات با 6 مجموعه اینورتر هیبریدی خورشیدی خارج از شبکه 4.8 کیلووات ساعتی

مدل

KP3542-AH0650P20PS/C

KP3542-AH0650P20NS/C

KP5542-AH1050P20PD/C

KP5542-AH1050P20ND/C

KP5542-AH1050P20PS/C

KP5542-AH1050P20NS/C

ورودی برق

ولتاژ ورودی برق

176VAC تا 264VAC (پیش فرض)
90VAC تا 285VAC (قابل تنظیم)

فرکانس ورودی برق

45Hz تا 65Hz

حداکثر جریان شارژ برق

60A

100A

زمان پاسخ سوئیچ

زمان پاسخ سوئیچ – اینورتر به برق: 10 میلی‌ثانیه
زمان پاسخ سوئیچ – برق به اینورتر (زمانی که توان بار بیشتر از 100 وات باشد): 20 میلی‌ثانیه

خروجی اینورتر

توان نامی اینورتر (@30℃)

3500W

5500W

توان خروجی گذرا 3 ثانیه

7000W

8500W

ولتاژ خروجی اینورتر

220/230VAC±3%

فرکانس اینورتر

50/60Hz±0.2%

شکل موج ولتاژ خروجی

موج سینوسی خالص

ضریب توان بار

0.2－1 (VA ≤ توان خروجی نامی)

THDu (اعوجاج هارمونیکی کل ولتاژ)

≤3% (بار مقاومتی 48 ولت)

حداکثر راندمان بار

92%

حداکثر راندمان اینورتر

94%

عملکرد موازی

بله، 12 واحد به صورت استاندارد، حداکثر 16 واحد

خیر

بله، 12 واحد به صورت استاندارد، حداکثر 16 واحد

خیر

بله، 12 واحد به صورت استاندارد، حداکثر 16 واحد

خیر

کنترلر خورشیدی

حداکثر ولتاژ مدار باز PV

500 ولت (در حداقل دمای محیط عملیاتی)
440 ولت (در 25℃)

محدوده ولتاژ MPPT

85V تا 400V

تعداد MPPT ها

1

2

1

حداکثر جریان ورودی PV

یک طرفه، 16A

دو طرفه، 2 x 16A

یک طرفه، 16A

حداکثر جریان اتصال کوتاه PV

یک طرفه، 18A

دو طرفه، 2 x 18A

یک طرفه، 18A

حداکثر توان ورودی PV

4000W

2 × 3000W

5000W

حداکثر جریان شارژ PV

60A

100A

100A

حداکثر راندمان MPPT

≥99.5%

باتری

ولتاژ نامی باتری

48VDC

محدوده ولتاژ کاری باتری

43.2VDC تا 64.0VDC

حداکثر جریان شارژ باتری

60A

100A

100A

سایر

تلفات بدون بار

≤0.8A

≤1.1A

≤1.1A

شرط تست: برق، PV و بار قطع شده اند، خروجی AC روشن است، فن متوقف می شود، @ ورودی 48 ولت

شرط تست: برق، PV و بار قطع شده اند، خروجی AC روشن است، فن متوقف می شود، @ ورودی 48 ولت

شرط تست: برق، PV و بار قطع شده اند، خروجی AC روشن است، فن متوقف می شود، @ ورودی 48 ولت

جریان آماده به کار

≤0.6A

≤0.8A

≤0.8A

شرط تست: برق، PV و بار قطع شده اند، خروجی AC خاموش است، فن متوقف می شود، @ ورودی 48 ولت

شرط تست: برق، PV و بار قطع شده اند، خروجی AC خاموش است، فن متوقف می شود، @ ورودی 48 ولت

شرط تست: برق، PV و بار قطع شده اند، خروجی AC خاموش است، فن متوقف می شود، @ ورودی 48 ولت

ارتباط با BMS

RS485

ارتباط با پورتال

RS485

محدوده دمای کار

-20℃ تا +50℃ (هنگامی که دمای محیط از 30℃ تجاوز کند، توان خروجی واقعی به طور مناسب کاهش می یابد)

محدوده دمای ذخیره سازی

-25℃ تا +60℃

محفظه

IP20 (با کیت ضد گرد و غبار)

رطوبت نسبی

< 95% (N.C.)

ارتفاع

<4000M (اگر ارتفاع از 2000 متر تجاوز کند، توان خروجی واقعی به طور مناسب کاهش می یابد)

گواهینامه ها و استانداردها

IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368

پارامترهای مکانیکی

ابعاد (طول x عرض x ارتفاع)

534mm × 300mm × 163mm

590mm × 300mm × 163mm

590mm × 300mm × 163mm

اندازه نصب (طول x عرض)

512mm × 245mm

568mm × 245mm

568mm × 245mm

اندازه سوراخ نصب

Φ9mm/Φ10mm

Φ9mm/Φ10mm

Φ9mm/Φ10mm

وزن خالص

12.7 کیلوگرم

12.2 کیلوگرم

15.5 کیلوگرم

14.7 کیلوگرم

14.8 کیلوگرم

14.2 کیلوگرم
