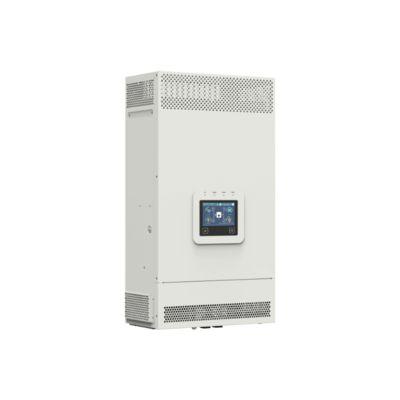

شارژر/اینورتر سری KP: ارائه توان قدرتمند 3500-5500 وات برای کاربردهای متنوع و قابل اطمینان خارج از شبکه و پشتیبان

مدل

KP3542-AH0650P20PS/C

KP3542-AH0650P20NS/C

KP5542-AH1050P20PD/C

KP5542-AH1050P20ND/C

KP5542-AH1050P20PS/C

KP5542-AH1050P20NS/C

ورودی شهری

ولتاژ ورودی شهری

176 ولت AC تا 264 ولت AC (پیش‌فرض)
90 ولت AC تا 285 ولت AC (قابل تنظیم)

فرکانس ورودی شهری

45 هرتز تا 65 هرتز

حداکثر جریان شارژ شهری

60 آمپر

100 آمپر

زمان پاسخگویی سوئیچ

زمان پاسخگویی سوئیچ – اینورتر به شهری: 10 میلی‌ثانیه
زمان پاسخگویی سوئیچ – شهری به اینورتر (زمانی که توان بار بیشتر از 100 وات است): 20 میلی‌ثانیه

خروجی اینورتر

توان نامی اینورتر (@30 درجه سانتی‌گراد)

3500 وات

5500 وات

توان خروجی گذرا 3 ثانیه‌ای

7000 وات

8500 وات

ولتاژ خروجی اینورتر

220/230 ولت AC ± 3%

فرکانس اینورتر

50/60 هرتز ± 0.2%

شکل موج ولتاژ خروجی

موج سینوسی خالص

ضریب توان بار

0.2-1 (VA ≤ توان خروجی نامی)

THDu (اعوجاج ولتاژ هارمونیک کل)

≤ 3% (بار مقاومتی 48 ولت)

حداکثر راندمان بار

92%

حداکثر راندمان اینورتر

94%

عملکرد موازی

بله، 12 واحد به طور استاندارد، حداکثر 16 واحد

خیر

بله، 12 واحد به طور استاندارد، حداکثر 16 واحد

خیر

بله، 12 واحد به طور استاندارد، حداکثر 16 واحد

خیر

کنترل کننده خورشیدی

حداکثر ولتاژ مدار باز PV

500 ولت (در حداقل دمای محیط عملیاتی)
440 ولت (در 25 درجه سانتی‌گراد)

محدوده ولتاژ MPPT

85 ولت تا 400 ولت

تعداد MPPT

1

2

1

حداکثر جریان ورودی PV

یک طرفه، 16 آمپر

دو طرفه، 2 × 16 آمپر

یک طرفه، 16 آمپر

حداکثر جریان اتصال کوتاه PV

یک طرفه، 18 آمپر

دو طرفه، 2 × 18 آمپر

یک طرفه، 18 آمپر

حداکثر توان ورودی PV

4000 وات

2 × 3000 وات

5000 وات

حداکثر جریان شارژ PV

60 آمپر

100 آمپر

100 آمپر

حداکثر راندمان MPPT

≥ 99.5%

باتری

ولتاژ نامی باتری

48 ولت DC

محدوده ولتاژ کاری باتری

43.2 ولت DC تا 64.0 ولت DC

حداکثر جریان شارژ باتری

60 آمپر

100 آمپر

100 آمپر

سایر موارد

تلفات بدون بار

≤ 0.8 آمپر

≤ 1.1 آمپر

≤ 1.1 آمپر

شرایط تست: شهری، PV و بار قطع شده، خروجی AC روشن، فن متوقف، @48 ولت ورودی

شرایط تست: شهری، PV و بار قطع شده، خروجی AC روشن، فن متوقف، @48 ولت ورودی

شرایط تست: شهری، PV و بار قطع شده، خروجی AC روشن، فن متوقف، @48 ولت ورودی

جریان آماده به کار

≤ 0.6 آمپر

≤ 0.8 آمپر

≤ 0.8 آمپر

شرایط تست: شهری، PV و بار قطع شده، خروجی AC خاموش، فن متوقف، @48 ولت ورودی

شرایط تست: شهری، PV و بار قطع شده، خروجی AC خاموش، فن متوقف، @48 ولت ورودی

شرایط تست: شهری، PV و بار قطع شده، خروجی AC خاموش، فن متوقف، @48 ولت ورودی

ارتباط با BMS

RS485

ارتباط با پورتال

RS485

محدوده دمای کاری

-20 درجه سانتی‌گراد تا +50 درجه سانتی‌گراد (هنگامی که دمای محیط از 30 درجه سانتی‌گراد فراتر می‌رود، توان خروجی واقعی به طور مناسب کاهش می‌یابد)

محدوده دمای ذخیره‌سازی

-25 درجه سانتی‌گراد تا +60 درجه سانتی‌گراد

محفظه

IP20 (با کیت ضد گرد و غبار)

رطوبت نسبی

< 95% (بدون تراکم)

ارتفاع

< 4000 متر (اگر ارتفاع بیش از 2000 متر باشد، توان خروجی واقعی به طور مناسب کاهش می‌یابد)

گواهینامه‌ها و استانداردها

IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368

پارامترهای مکانیکی

ابعاد (طول × عرض × ارتفاع)

534 میلی‌متر × 300 میلی‌متر × 163 میلی‌متر

590 میلی‌متر × 300 میلی‌متر × 163 میلی‌متر

590 میلی‌متر × 300 میلی‌متر × 163 میلی‌متر

اندازه نصب (طول × عرض)

512 میلی‌متر × 245 میلی‌متر

568 میلی‌متر × 245 میلی‌متر

568 میلی‌متر × 245 میلی‌متر

اندازه سوراخ نصب

Φ9 میلی‌متر/Φ10 میلی‌متر

Φ9 میلی‌متر/Φ10 میلی‌متر

Φ9 میلی‌متر/Φ10 میلی‌متر

وزن خالص

12.7 کیلوگرم

12.2 کیلوگرم

15.5 کیلوگرم

14.7 کیلوگرم

14.8 کیلوگرم

14.2 کیلوگرم
