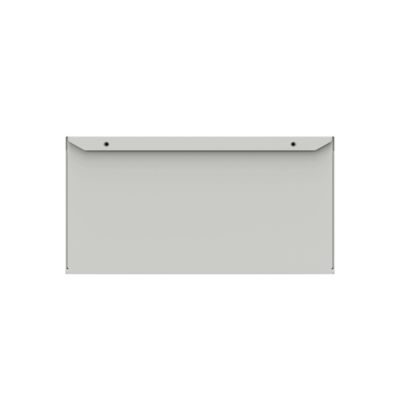

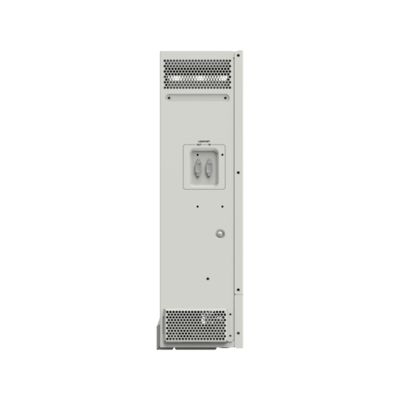

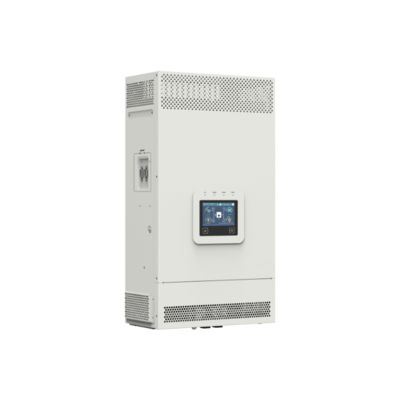

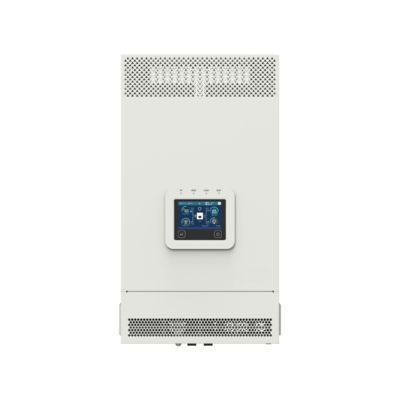

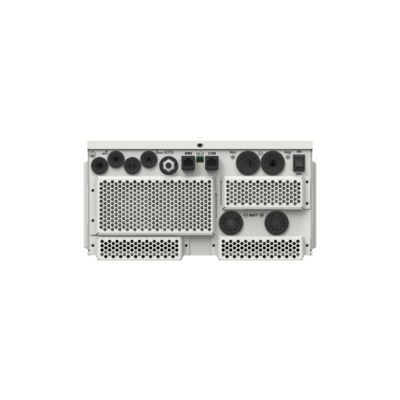

شارژر اینورتر هوشمند خارج از شبکه سری KRP 3500-5500W، تبدیل انرژی قدرتمند را برای سیستم‌های خارج از شبکه و برق بدون وقفه ارائه می‌دهد.

مدل

KRP3522-1250P20/C

KRP3542-0650P20/C

KRP5542-1050P20/C

ورودی برق

ولتاژ ورودی برق

176VAC تا 264VAC (پیش فرض)، 90VAC تا 285VAC (قابل تنظیم)

فرکانس ورودی برق

45Hz تا 65Hz

حداکثر جریان شارژ برق

110A

60A

100A

زمان پاسخ سوئیچ

زمان پاسخ سوئیچ – اینورتر به برق: 10 میلی ثانیه
زمان پاسخ سوئیچ – برق به اینورتر (زمانی که توان بار بیشتر از 100 وات باشد): 20 میلی ثانیه

خروجی اینورتر

توان نامی اینورتر (@30℃)

3500W

5500W

توان خروجی گذرا 3 ثانیه

7000W

8500W

ولتاژ خروجی اینورتر

220/230VAC±3%

فرکانس اینورتر

50/60Hz±0.2%

شکل موج ولتاژ خروجی

موج سینوسی خالص

ضریب توان بار

0.2–1 (VA ≤ توان خروجی نامی)

THDu (اعوجاج کل هارمونیک ولتاژ)

≤3% (بار مقاومتی 24 ولت)

≤3% (بار مقاومتی 48 ولت)

حداکثر راندمان بار

0.92

حداکثر راندمان اینورتر

0.94

حداکثر بار اصلی

3500W

5500W

حداکثر بار دوم

3500W

5500W

ولتاژ قطع خروجی اصلی

24.4V (پیش فرض)

48.8V (پیش فرض)

ولتاژ قطع خروجی دوم

22.2V (پیش فرض)

44.4V (پیش فرض)

ولتاژ بازیابی خروجی دوگانه

25.2V (پیش فرض)

50.4V (پیش فرض)

کنترلر خورشیدی

حداکثر ولتاژ مدار باز PV

500V (در حداقل دمای محیط عملیاتی);
440V (در 25℃)

محدوده ولتاژ MPPT

85V تا 450V

تعداد MPPT ها

1

2

حداکثر جریان ورودی PV

20A

20A+20A

حداکثر جریان اتصال کوتاه PV

22A

20A+20A

حداکثر توان ورودی PV

4200W

2×3300W

حداکثر جریان شارژ PV

120A

60A

100A

حداکثر راندمان MPPT

≥99.5%

باتری

ولتاژ نامی باتری

24VDC

48VDC

محدوده ولتاژ کاری باتری

20.4VDC تا 32.0VDC

40.8VDC تا 64.0VDC

حداکثر جریان شارژ باتری

120A

60A

100A

سایر موارد

تلفات بدون بار

≤1.5A

≤0.8A

≤1.1A

شرایط تست: برق، PV و بار قطع شده اند، خروجی AC روشن است، فن متوقف می شود، @ ورودی 24 ولت

شرایط تست: برق، PV و بار قطع شده اند، خروجی AC روشن است، فن متوقف می شود، @ ورودی 48 ولت

جریان آماده به کار

≤1.1A

≤0.6A

≤0.8A

شرایط تست: برق، PV و بار قطع شده اند، خروجی AC خاموش است، فن متوقف می شود، @ ورودی 24 ولت

شرایط تست: برق، PV و بار قطع شده اند، خروجی AC خاموش است، فن متوقف می شود، @ ورودی 48 ولت

ارتباط با BMS

RS485

ارتباط با پورتال

RS485 (4G/WiFi /بلوتوث)

عملکرد موازی

بله، استاندارد 12 واحد، تا 16 واحد

محدوده دمای کار

-20℃ تا +50℃ (محدوده دمای ذخیره سازی

-25℃ تا +60℃

محفظه

IP20 (با کیت ضد گرد و غبار))

رطوبت نسبی

< 95% (N.C.)

ارتفاع

2000 متر کاهش رتبه)

<4000M (گواهینامه ها و استانداردهاIEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368

پارامترهای مکانیکی

ابعاد (طول x عرض x ارتفاع)

590mm × 300mm × 163mm

534mm × 300mm × 163mm

568mm × 245mm

اندازه نصب (طول x عرض)

568mm × 245mm

512mm × 245mm

568mm × 245mm

اندازه سوراخ نصب

Φ9mm/Φ10mm

Φ9mm/Φ10mm

13.8Kg

13.8Kg

13.8Kg

12.7Kg

15.5Kg
