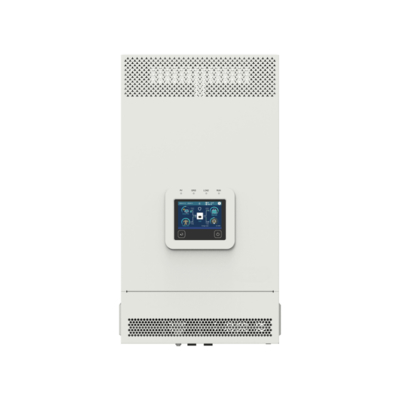

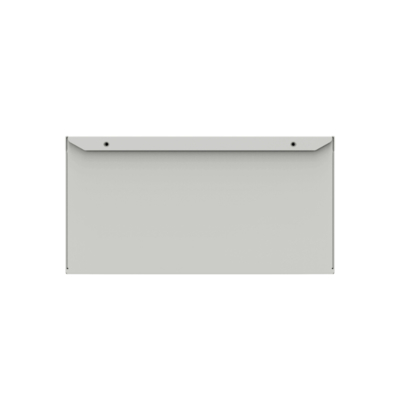

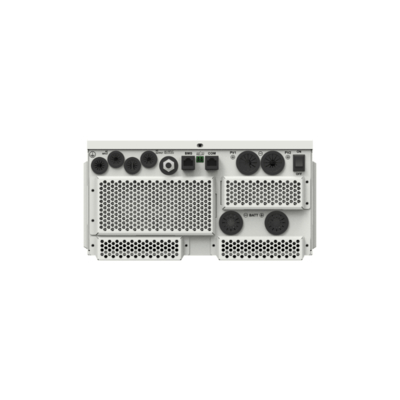

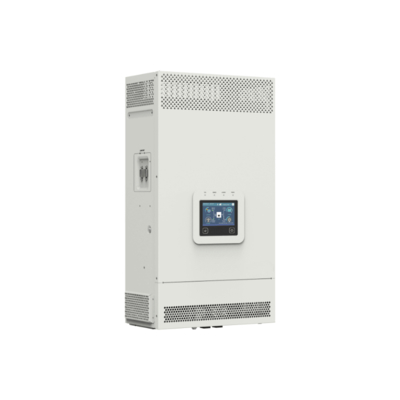

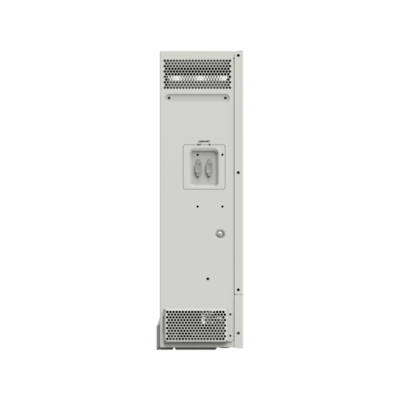

شارژر اینورتر هوشمند خارج از شبکه کاوش سری KRP 3500-5500W KRP3542-0650P20/C

مدل

KRP3522-1250P20/C

KRP3542-0650P20/C

KRP5542-1050P20/C

ورودی برق شهری

ولتاژ ورودی برق شهری

176VAC تا 264VAC (پیش‌فرض)، 90VAC تا 285VAC (قابل تنظیم)

فرکانس ورودی برق شهری

45Hz تا 65Hz

حداکثر جریان شارژ برق شهری

110A

60A

100A

زمان پاسخگویی سوئیچ

زمان پاسخگویی سوئیچ – اینورتر به برق شهری: 10ms
زمان پاسخگویی سوئیچ – برق شهری به اینورتر (زمانی که توان بار بیشتر از 100 وات باشد): 20ms

خروجی اینورتر

توان نامی اینورتر (@30℃)

3500W

5500W

توان خروجی گذرا 3 ثانیه‌ای

7000W

8500W

ولتاژ خروجی اینورتر

220/230VAC±3%

فرکانس اینورتر

50/60Hz±0.2%

شکل موج ولتاژ خروجی

موج سینوسی خالص

ضریب توان بار

0.2–1 (VA ≤ توان خروجی نامی)

THDu (اعوجاج هارمونیکی کل ولتاژ)

≤3% (بار مقاومتی 24 ولت)

≤3% (بار مقاومتی 48 ولت)

حداکثر راندمان بار

0.92

حداکثر راندمان اینورتر

0.94

حداکثر بار اصلی

3500W

5500W

حداکثر بار دوم

3500W

5500W

ولتاژ قطع خروجی اصلی

24.4V (پیش‌فرض)

48.8V (پیش‌فرض)

ولتاژ قطع خروجی دوم

22.2V (پیش‌فرض)

44.4V (پیش‌فرض)

ولتاژ بازیابی خروجی دوگانه

25.2V (پیش‌فرض)

50.4V (پیش‌فرض)

کنترلر خورشیدی

حداکثر ولتاژ مدار باز PV

500V (در حداقل دمای محیط عملیاتی);
440V (در 25℃)

محدوده ولتاژ MPPT

85V تا 450V

تعداد MPPT

1

2

حداکثر جریان ورودی PV

20A

20A+20A

حداکثر جریان اتصال کوتاه PV

22A

20A+20A

حداکثر توان ورودی PV

4200W

2×3300W

حداکثر جریان شارژ PV

120A

60A

100A

حداکثر راندمان MPPT

≥99.5%

باتری

ولتاژ نامی باتری

24VDC

48VDC

محدوده ولتاژ کاری باتری

20.4VDC تا 32.0VDC

40.8VDC تا 64.0VDC

حداکثر جریان شارژ باتری

120A

60A

100A

سایر موارد

تلفات بدون بار

≤1.5A

≤0.8A

≤1.1A

شرایط تست: برق شهری، PV و بار قطع شده‌اند، خروجی AC روشن است، فن متوقف می‌شود، @ورودی 24 ولت

شرایط تست: برق شهری، PV و بار قطع شده‌اند، خروجی AC روشن است، فن متوقف می‌شود، @ورودی 48 ولت

جریان آماده به کار

≤1.1A

≤0.6A

≤0.8A

شرایط تست: برق شهری، PV و بار قطع شده‌اند، خروجی AC خاموش است، فن متوقف می‌شود، @ورودی 24 ولت

شرایط تست: برق شهری، PV و بار قطع شده‌اند، خروجی AC خاموش است، فن متوقف می‌شود، @ورودی 48 ولت

ارتباط با BMS

RS485

ارتباط با پورتال

RS485 (4G/WiFi/بلوتوث)

عملکرد موازی

بله، استاندارد 12 واحد، تا 16 واحد

محدوده دمای کار

-20℃ تا +50℃ (>30℃ کاهش رتبه)

محدوده دمای نگهداری

-25℃ تا +60℃

محفظه

IP20 (با کیت ضد گرد و غبار))

رطوبت نسبی

< 95% (N.C.)

ارتفاع

<4000M (>2000 متر کاهش رتبه)

گواهینامه‌ها و استانداردها

IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368

پارامترهای مکانیکی

ابعاد (طول x عرض x ارتفاع)

590mm × 300mm × 163mm

534mm × 300mm × 163mm

590mm × 300mm × 163mm

اندازه نصب (طول x عرض)

568mm × 245mm

512mm × 245mm

568mm × 245mm

اندازه سوراخ نصب

Φ9mm/Φ10mm

Φ9mm/Φ10mm

Φ9mm/Φ10mm

وزن خالص

13.8 کیلوگرم

12.7 کیلوگرم

15.5 کیلوگرم
