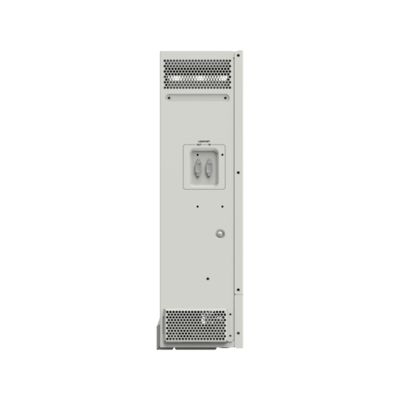

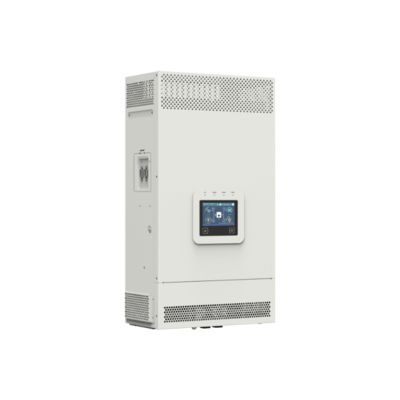

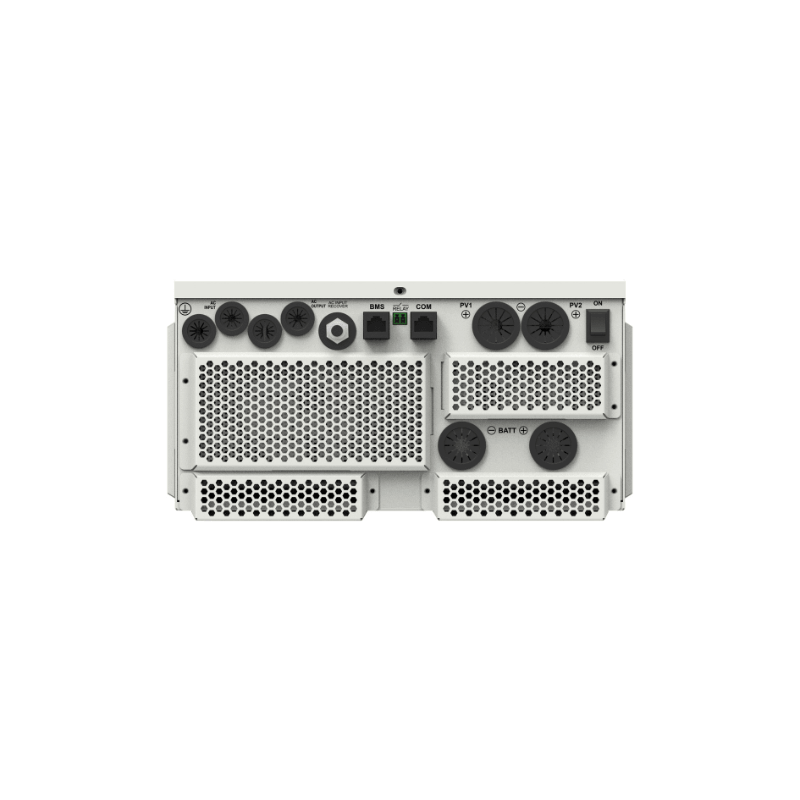

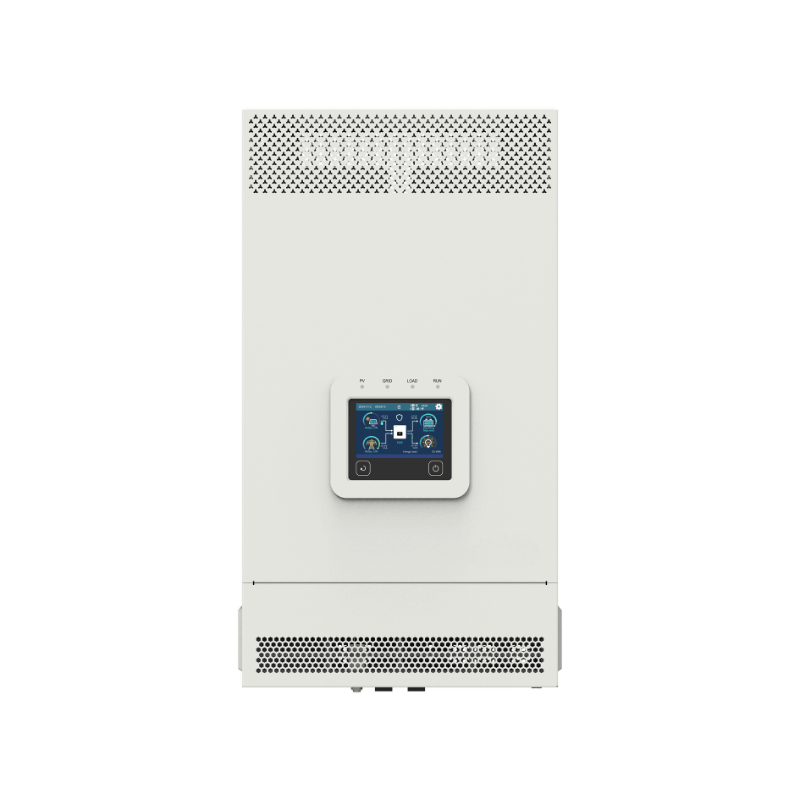

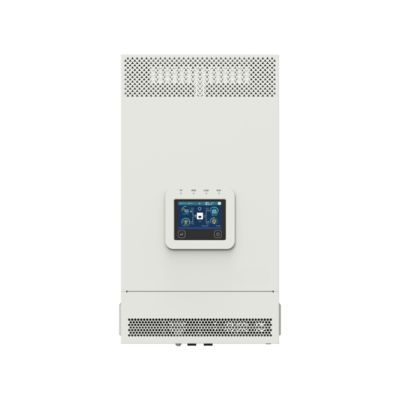

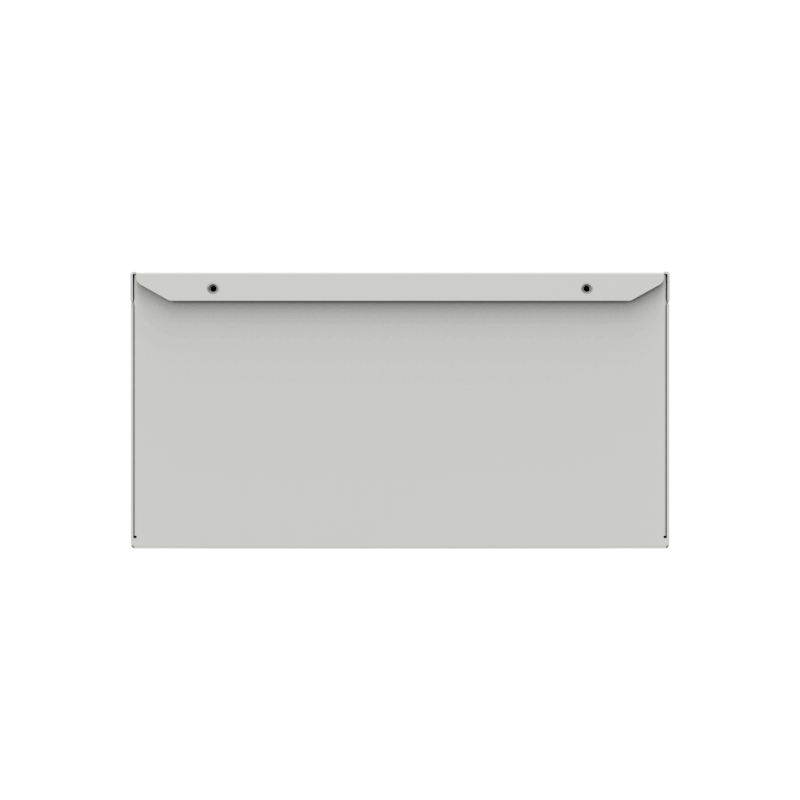

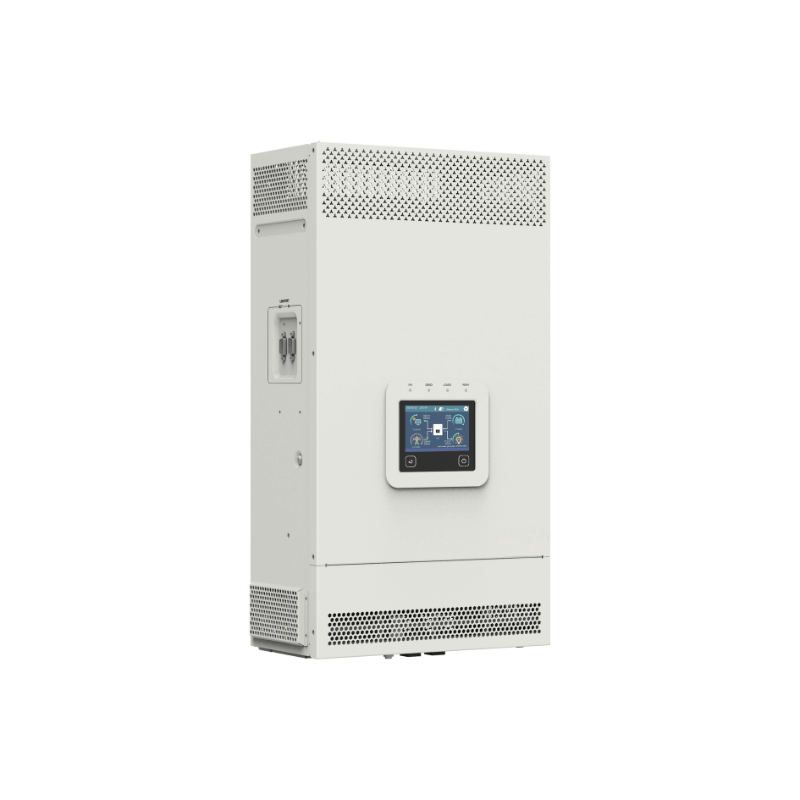

اینورتر خورشیدی موج سینوسی خالص سری KR 3500-6000 وات KR5542-1050P20/C

مدل

KR5542-1050P20/C

ورودی خدمات عمومی

ولتاژ ورودی برق

176VAC تا 264VAC (پیش فرض) ، 90VAC تا 285VAC (تغییر پذیر)

فرکانس ورودی ابزار

از ۴۵ تا ۶۵ هرتز

حداکثر جریان شارژ

100A

زمان پاسخ سوئیچ

زمان پاسخ سوئیچ √ اینورتر به ابزار: 10ms
زمان پاسخ سوئیچ ️ استفاده از اینورتر (وقتی قدرت بار بالاتر از 100W باشد): 20ms

خروجی اینورتر

قدرت نامی اینورتر (@30°C)

۵۵۰۰ وات

قدرت خروجی موج گذرا ۳ ثانیه ای

8500W

ولتاژ خروجی اینورتر

220/230VAC±3٪

فرکانس اینورتر

50/60Hz±0.2%

شکل موج ولتاژ خروجی

امواج سینوس خالص

فاکتور قدرت بار

0.2?? 1 ((VA ≤ قدرت خروجی نامی)

THDu (دستکاری کل ولتاژ هارمونیک)

≤3٪ (48V بار مقاومت)

حداکثر کارایی بار

0.92

حداکثر کارایی اینورتر

0.94

حداکثر بار اصلی

۵۵۰۰ وات

حداکثر بار دوم

۵۵۰۰ وات

ولتاژ قطع خروجی اصلی

مساوی با UVW (تولدت هشدار دهنده تحت ولتاژ)

ولتاژ قطع خروجی دوم

مساوی با LVD ( ولتاژ قطع ولتاژ کم ولتاژ)

ولتاژ بازیافت خروجی دوگانه

مساوی با LVR ( ولتاژ اتصال مجدد ولتاژ پایین)

کنترل کننده خورشیدی

حداکثر ولتاژ مدار باز PV

500 ولت (در دمای حداقل محیط کار)
۴۴۰ ولت (در ۲۵ درجه سانتیگراد)

محدوده ولتاژ MPPT

85V تا 450V

تعداد MPPT ها

2

حداکثر جریان ورودی PV

دو راه، 2x16A

حداکثر جریان مدار کوتاه PV

دو راه، 2x18A

حداکثر قدرت ورودی PV

2×3300W

حداکثر جریان شارژ PV

100A

MPPT حداکثر کارایی

≥99.5٪

باتری

ولتاژ نامی باتری

48VDC

محدوده ولتاژ کار باتری

40.8VDC تا 64.0VDC

حداکثر جریان شارژ باتری

100A

سایر محصولات

از دست دادن بدون بار

≤1.1A

حالت آزمایش: برق، فولت و بار قطع شده، خروجی AC روشن است، فن متوقف می شود، ورودی @48V

جریان آمادگی

≤0.8A

شرایط آزمایش: برق، فولت و بار قطع شده، خروجی AC خاموش است، فن متوقف می شود، ورودی @48V

ارتباط با BMS

RS485

ارتباط با پورتال

RS485

تابع موازی

بله، 12 واحد در استاندارد، حداکثر 16 واحد

محدوده دمای کاری

-20°C تا +50°C (وقتی دمای محیط بیش از 30°C باشد، قدرت خروجی واقعی به طور مناسب کاهش می یابد)

محدوده دمای ذخیره سازی

-25°C تا +60°C

محفظه

IP20 (با کیت ضد گرد و غبار)

رطوبت نسبی

< 95٪ (N.C.)

ارتفاع

< 4000M (اگر ارتفاع بیش از 2000 متر باشد، قدرت خروجی واقعی به طور مناسب کاهش می یابد)

گواهینامه ها و استانداردها

IEC 62109-1، IEC 62109-2، IEC 61683، IEC 62368

پارامترهای مکانیکی

ابعاد (طول × عرض × ارتفاع)

590mm × 300mm × 163mm

اندازه نصب (طول × عرض)

568mm × 245mm

اندازه سوراخ نصب

Φ9mm/Φ10mm

وزن خالص

15.5 کيلوگرم
