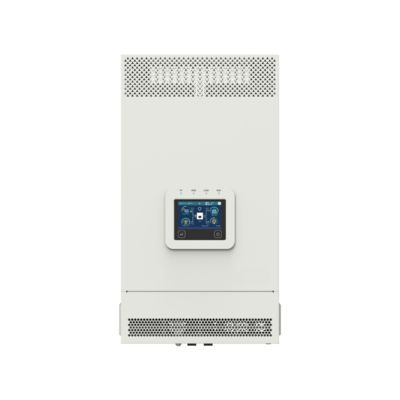

اینورتر خورشیدی KR سری 3500-6000W KR6042-1250P20C قابل استفاده برای خالص خارج از شبکه

مدل

KR6042-1250P20C

ورودی برق شهری

ولتاژ ورودی برق شهری

176VAC تا 264VAC (پیش فرض)، 90VAC تا 285VAC (قابل تنظیم)

فرکانس ورودی برق شهری

45Hz تا 65Hz

حداکثر جریان شارژ برق شهری

100A

زمان پاسخ سوئیچ

زمان پاسخ سوئیچ – اینورتر به برق شهری: 10ms
زمان پاسخ سوئیچ – برق شهری به اینورتر (زمانی که توان بار بیشتر از 100 وات باشد): 20ms

خروجی اینورتر

توان نامی اینورتر (@30℃)

6000W

توان خروجی گذرا 3 ثانیه

12000W

ولتاژ خروجی اینورتر

220/230VAC±3%

فرکانس اینورتر

50/60Hz±0.2%

شکل موج ولتاژ خروجی

موج سینوسی خالص

ضریب توان بار

0.2–1 (VA ≤ توان خروجی نامی)

THDu (اعوجاج هارمونیکی کل ولتاژ)

≤3% (بار مقاومتی 48 ولت)

حداکثر راندمان بار

0.92

حداکثر راندمان اینورتر

0.94

حداکثر بار اصلی

6000W

حداکثر بار دوم

6000W

ولتاژ قطع خروجی اصلی

برابر با “UVW (ولتاژ هشدار زیر ولتاژ)”

ولتاژ قطع خروجی دوم

برابر با “LVD (ولتاژ قطع ولتاژ پایین)”

ولتاژ بازیابی خروجی دوگانه

برابر با “LVR (ولتاژ اتصال مجدد ولتاژ پایین)”

کنترلر خورشیدی

حداکثر ولتاژ مدار باز PV

500V (در حداقل دمای محیط عملیاتی);
440V (در 25℃)

محدوده ولتاژ MPPT

85V تا 450V

تعداد MPPT ها

2

حداکثر جریان ورودی PV

دو مسیر، 2x16A

حداکثر جریان اتصال کوتاه PV

دو مسیر، 2x18A

حداکثر توان ورودی PV

8000W

حداکثر جریان شارژ PV

120A

حداکثر راندمان MPPT

≥99.5%

باتری

ولتاژ نامی باتری

48VDC

محدوده ولتاژ کاری باتری

40.8VDC تا 64.0VDC

حداکثر جریان شارژ باتری

120A

متفرقه

تلفات بدون بار

≤1.1A

شرایط تست: برق شهری، PV و بار قطع شده اند، خروجی AC روشن است، فن متوقف می شود، ورودی @48V

جریان آماده به کار

≤0.8A

شرایط تست: برق شهری، PV و بار قطع شده اند، خروجی AC خاموش است، فن متوقف می شود، ورودی @48V

ارتباط با BMS

RS485

ارتباط با پورتال

RS485

عملکرد موازی

بله، 12 واحد به صورت استاندارد، حداکثر 16 واحد

محدوده دمای کار

-20℃ تا +50℃ (هنگامی که دمای محیط از 30℃ تجاوز کند، توان خروجی واقعی به طور مناسب کاهش می یابد)

محدوده دمای ذخیره سازی

-25℃ تا +60℃

محفظه

IP20 (با کیت ضد گرد و غبار)

رطوبت نسبی

< 95% (N.C.)

ارتفاع

<4000M (اگر ارتفاع از 2000 متر تجاوز کند، توان خروجی واقعی به طور مناسب کاهش می یابد)

گواهینامه ها و استانداردها

IEC 62109-1,IEC 62109-2,IEC 61683

پارامترهای مکانیکی

ابعاد (طول x عرض x ارتفاع)

590mm × 300mm × 165mm

اندازه نصب (طول x عرض)

568mm × 245mm

اندازه سوراخ نصب

Φ9mm/Φ10mm

وزن خالص

15Kg
