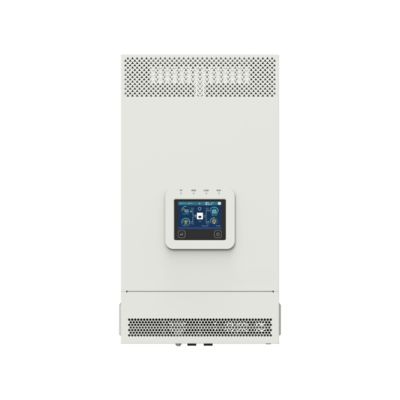

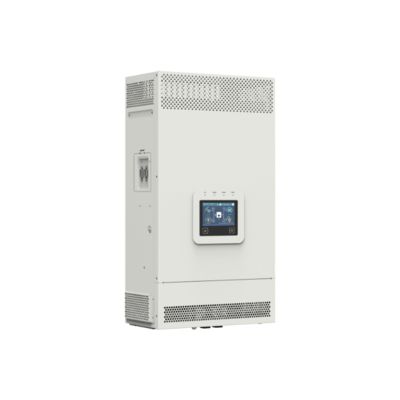

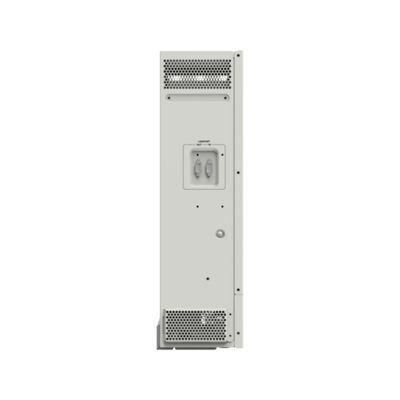

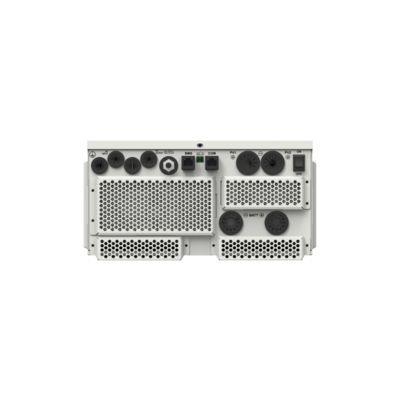

UCP5542-1050P20C هائیبرید اینورتر موازی / شارژر MPPT 24V 48V 3.5KW 5.5KW خروجی دوگانه در اینورترهای پانل خورشیدی خارج از شبکه

مدل

UCP5542-1050P20/C

ورودی برق شهری

ولتاژ ورودی برق شهری

176VAC تا 264VAC (پیش فرض)
90VAC تا 285VAC (قابل تنظیم)

فرکانس ورودی برق شهری

45Hz تا 65Hz

حداکثر جریان شارژ برق شهری

100A

زمان پاسخ سوئیچ

زمان پاسخ سوئیچ – اینورتر به برق شهری: 10ms
زمان پاسخ سوئیچ – برق شهری به اینورتر (زمانی که توان بار بیشتر از 100 وات باشد): 20ms

خروجی اینورتر

توان نامی اینورتر (@30℃)

5500W

توان خروجی گذرا 3 ثانیه

8500W

ولتاژ خروجی اینورتر

220/230VAC±3%

فرکانس اینورتر

50/60Hz±0.2%

شکل موج ولتاژ خروجی

موج سینوسی خالص

ضریب توان بار

0.2−1 (VA ≤ توان خروجی نامی)

THDu (اعوجاج هارمونیکی کل ولتاژ)

≤3%

حداکثر راندمان بار

92%

حداکثر راندمان اینورتر

94%

حداکثر بار اصلی

5500W

حداکثر بار دوم

5500W

ولتاژ قطع خروجی اصلی

برابر با «ولتاژ هشدار زیر ولتاژ»

ولتاژ قطع خروجی دوم

برابر با «ولتاژ قطع ولتاژ پایین»

ولتاژ بازیابی خروجی دوگانه

برابر با «ولتاژ اتصال مجدد ولتاژ پایین»

کنترلر خورشیدی

حداکثر ولتاژ مدار باز PV

500V (در حداقل دمای محیط عملیاتی)
440V (در 25℃)

محدوده ولتاژ MPPT

85V تا 450V

تعداد MPPT ها

2

حداکثر جریان ورودی PV

20A+20A

حداکثر جریان اتصال کوتاه PV

22A+22A

حداکثر توان ورودی PV

2×3300W

حداکثر جریان شارژ PV

100A

حداکثر راندمان MPPT

≥99.5%

باتری

ولتاژ نامی باتری

48VDC

محدوده ولتاژ کاری باتری

40.8VDC تا 64.0VDC

حداکثر جریان شارژ باتری

100A

سایر موارد

تلفات بدون بار

≤1.1A

شرایط تست: برق شهری، PV و بار قطع شده اند، خروجی AC روشن است، فن متوقف می شود، ورودی @48V

جریان آماده به کار

≤0.8A

شرایط تست: برق شهری، PV و بار قطع شده اند، خروجی AC خاموش است، فن متوقف می شود، ورودی @48V

ارتباط با BMS

RS485

ارتباط با پورتال

RS485

عملکرد موازی

بله، 12 واحد به صورت استاندارد، حداکثر 16 واحد

محدوده دمای کار

-20℃ تا +50℃ (هنگامی که دمای محیط از 30℃ تجاوز کند، توان خروجی واقعی به طور مناسب کاهش می یابد)

محدوده دمای ذخیره سازی

-25℃ تا +60℃

محفظه

IP20 (با کیت ضد گرد و غبار)

رطوبت نسبی

< 95% (N.C.)

ارتفاع

<4000M (اگر ارتفاع از 2000 متر تجاوز کند، توان خروجی واقعی به طور مناسب کاهش می یابد)

گواهینامه ها و استانداردها

IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368

پارامترهای مکانیکی

ابعاد (طول x عرض x ارتفاع)

590mm × 300mm × 163mm

اندازه نصب (طول x عرض)

568mm × 245mm

اندازه سوراخ نصب

Φ9mm/Φ10mm

وزن خالص

15.5Kg
