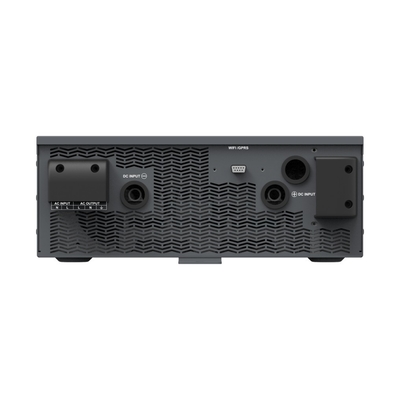

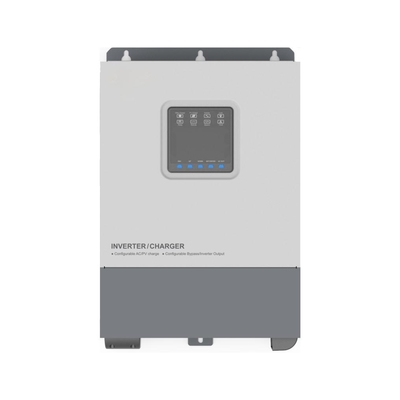

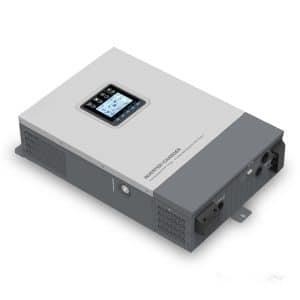

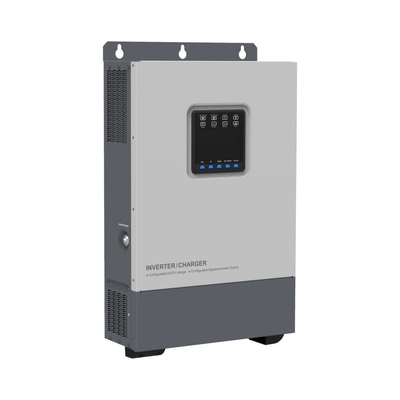

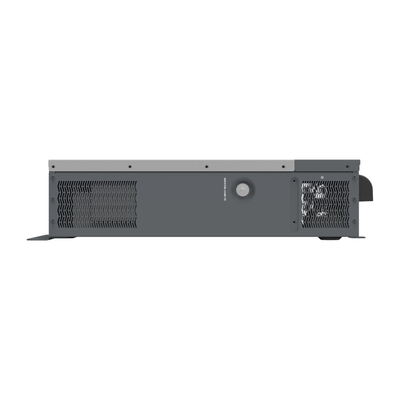

اینورتر خورشیدی UPower-Hi سری 3000W 24VDC 110VAC با کنترل کننده شارژ UP3000-HM10021

ماده

UP2000-HM6021

UP3000-HM10021

UP3000-HM5041

UP3000-HM8041

ولتاژ نامینی باتری

24VDC

48VDC

ولتاژ ورودی باتری

21.6 ~ 32VDC

43.2~64VDC

حداکثر جریان شارژ باتری

60A

100A

50A

80A

خروجی اینورتر

قدرت خروجی مستمر

2000 ولت

۳۰۰۰ وات

۳۰۰۰ وات

۳۰۰۰ وات

حداکثر قدرت افزایشی (۳S)

۴۰۰۰ وات

۶۰۰۰ وات

۶۰۰۰ وات

۶۰۰۰ وات

محدوده ولتاژ خروجی

110VAC ((-3٪ ~ + 3٪) ، 120VAC ((-10٪ ~ + 3٪)

فرکانس خروجی

50/60±0.2%

موج خروجی

موج سینوس خالص

فاکتور قدرت بار

0.2-1 ((قدرت بار ≤ قدرت خروجی مداوم)

تحریف THD

THD≤5% ((حمله مقاومت)

بهره وری خروجی 80٪

89 درصد

۹۰ درصد

91 درصد

91 درصد

حداکثر کارایی خروجی نامی

88 درصد

88 درصد

۹۰ درصد

۹۰ درصد

حداکثر بهره وری خروجی

۹۰ درصد

92 درصد

92 درصد

92 درصد

زمان تغییر

10ms ((تغییر از خروجی برق به خروجی اینورتر) ، 15ms ((تغییر از خروجی برق به خروجی برق)

هزینه های خدمات عمومی

ولتاژ ورودی برق

88VAC ~ 132VAC (پیش فرض) ، 80VAC ~ 140VAC ((برنامه گذاری می شود)

فرکانس ورودی خدمات عمومی

40 تا 65 هرتز

حداکثر جریان شارژ برق

60A

80A

40A

40A

شارژ خورشیدی

حداکثر ولتاژ مدار باز PV

250 ولت ((در دمای محیط کار حداقل)) ، 220 ولت ((در دمای محیط 25 درجه سانتیگراد))

محدوده ولتاژ MPPT

۶۰ تا ۲۰۰ ولت

حداکثر قدرت ورودی PV

2000 ولت

۳۰۰۰ وات

۳۰۰۰ وات

۴۰۰۰ وات

(توجه: برای منحنی حداکثر قدرت ورودی PV در مقابل ولتاژ مدار باز PV، برای جزئیات، به فصل 3.4 حالت کار مراجعه کنید.)

حداکثر قدرت شارژ PV

1725W

2875W

2875W

۴۰۰۰ وات

حداکثر جریان شارژ فتو

60A

100A

50A

80A

ولتاژ شارژ را برابر کنید

29.2V ((AGM پیش فرض)

58.4V ((AGM پیش فرض)

ولتاژ شارژ رو افزایش بده

28.8V ((AGM پیش فرض)

57.6V ((AGM پیش فرض)

ولتاژ شارژ شناور

27.6V ((AGM پیش فرض)

55.2V ((AGM پیش فرض)

ولتاژ قطع ولتاژ کم ولتاژ

21.6V ((AGM پیش فرض)

43.2V ((AGM پیش فرض)

کارایی ردیابی

≥99.5٪

ضریب تعویض موقتی

-3mV/°C/2V ((پیش فرض)

عمومی

جریان افزایش

50A

60A

56A

95A

مصرف صفر بار

<1.6A

<1.6A

<1.2A

<0.8A

(بدون اتصال خورشیدی و برق، خروجی بار را روشن کنید)

جریان آمادگی

<1.2A

<1.0A

<0.7A

<0.6A

(بدون اتصال خورشیدی و برق، خروجی بار را خاموش کنید)

پارامترهای مکانیکی

ابعاد ((H x W x D)

607.5x381.6x127mm

642.5x381.6x149mm

642.5x381.6x149mm

642.5x381.6x149mm

اندازه نصب

۵۸۵*۳۰۰ میلی متر

620*300 میلی متر

620*300 میلی متر

620*300 میلی متر

اندازه سوراخ نصب

Φ10mm

Φ10mm

Φ10mm

Φ10mm

وزن خالص

15 کیلوگرم

19 کیلوگرم

19 کیلوگرم

19 کیلوگرم

محفظه

IP30

رطوبت نسبی

< 95٪ (N.C.)

دمای محیط

-20°C تا 50°C
