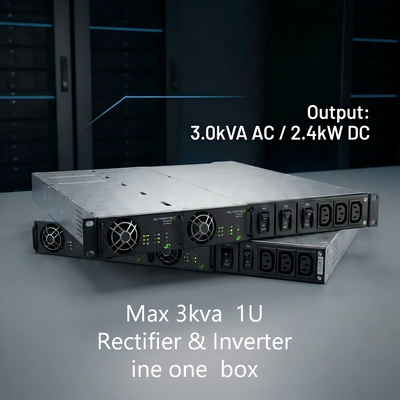

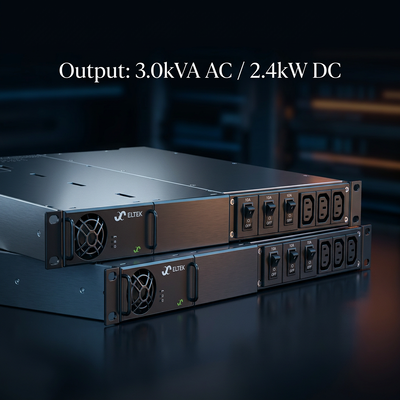

ELTEK CTOR0201.001 سیستم برق ریکتیورتر با 3.0kVA AC و 2.4kW 115V 230V DC ورودی در سیستم 1U فشرده

چرا از سیستم CTOR0201.001 3KVA Rectiver در سایت های رادیویی LTE / 5G / مرکز داده های کوچک استفاده می شود؟

سایت های سنتی نیاز به UPS جداگانه برای بار AC (WiFi، گره های فیبر) و تنظیم کننده برای DC (48V رادیو) دارند.بانک باتری 48VDC بار AC را از طریق اینورتر 3kVA و بار DC همزمان تغذیه می کندطراحی قابل وصل شدن گرم و قابلیت 150٪ بارگذاری بیش از حد (15 ثانیه) ، زمان فعالیت حیاتی را برای سیستم های آنتن توزیع شده (DAS) و تجهیزات پهن باند بدون اضافه کردن یک قفسه اینورتر مستقل تضمین می کند.

مزاياي اينورتر CTOR0201.001 در مقابل اينورتر استاندارد + اصلاح کننده چيست ؟

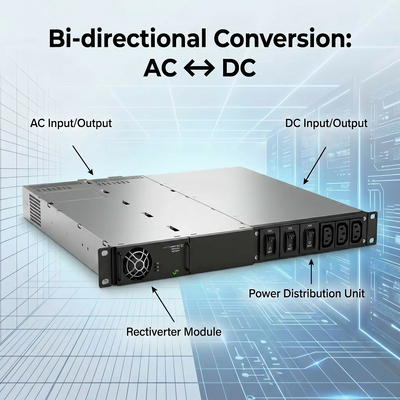

یک تنظیمات پشتیبان استاندارد نیاز به یکتنظیم کننده (AC-DC)+اینورتر (DC-AC)+ سوئیچ انتقال = فضای 2U ~ 3U.CTOR0201.001 اصلاح کنندهبه جای این با یکماژول 1Uکنترل قدرت دو طرفه (AC?? DC). این ساختار کنترل کننده را با سیستم های Eltek DC به اشتراک می گذارد و ازعملکرد موازی با دستگاه های اصلاح Flatpack2نتیجه: ۵۰ درصد فضای کمتر در قفسه ها، نقاط شکست کمتر و کابل کشی ساده برای کابینت های SCADA و سیگنال های راه آهن.

چگونه یک رکتور 1U 3kVA را انتخاب کنیم: CTOR0201.001 (230V) در مقابل CTOR0201.004 (115V) ؟

انتخاب رکتور مناسب بستگی به استانداردهای منطقه ای AC دارد:

• CTOR0201001:پیش فرض۲۳۰VAC(200-240V adj) ، 3kVA، 2400W DC، مناسب برای اروپا / آسیا / خاورمیانه مخابرات.

• CTOR0201004:پیش فرض115VAC(100-127V adj) ، 1.5kVA، 1200W DC، مناسب برای آمریکای شمالی.

  هردوشونمحدوده ورودی 48VDC (40-58V)وفاکتور شکل 1U 482x395x44mmبا سوکت های IEC جلو و شکاف های بار. اطمینان حاصل کنید که باتری 48V خود را بانک ولتاژ اسمی 53.5V (معمولا) در محدوده خروجی DC قابل تنظیم 43-58V است

چگونه به نصب CTOR0201001: قطع کننده های بار، سوکت های IEC و اتصال بولت های DC M6 ؟

درCTOR0201001سیستم (کنفیگ 241123.102 معادل) باجداکننده های بار از پیش نصب شده (2 قطبی، 10A)و3 سوکت جلو IEC320-C13.

• ورودی DC:اتصال انبوه از طریقبولت های M6(حافظ تا 64A پیوسته، 90A بیش از حد بار 15s).

• ورودی/خرید AC:سرانه های پیچ 6mm2 برای L، N، PE.

• قابل وصل شدن به حالت گرم:می تواند تحت قدرت (با احتیاط) در یک قفسه فعال قرار گیرد.

  هیچ کنترل کننده ای برای انتقال اساسی مورد نیاز نیست، اما پورت RJ45 برای ادغام Smartpack در صورت نیاز در آینده در دسترس است.

پارامترها:

مشخصات فنی: Eltek Rectiver Integration/Standalone

2U 6KVA سیستم اصلاح کننده در دسترس برای انتخاب

سوالات عمومی:

سوالات در مورد Eltek CTOR0201.001 3kVA Rectiver System

• سوال1: آیا CTOR0201.001 باتری ها را شارژ می کند؟​

  A: بله، در حالت شبکه، آن را مدیریت خروجی DC (43-58V) برای شارژ باتری و بار DC؛ در حالت اینورتر از باتری ها استفاده می کند.

• سوال2: آیا توان 4 کیلووات همزمان است؟​

  ج: کل AC + DC محدود بهحداکثر 4kW: AC max 3kVA (2400W) ، DC max 2.4kW. بار AC در برخی از پیکربندی ها اولویت دارد.

• سوال سوم: آیا می توان آن را بدون یک کنترلگر موازی کرد؟​

  A: می تواند به طور موازی با اصلاح کننده های Flatpack2 باشد اما برای همگام سازی Rectiverter، یک کنترل کننده (Smartpack2) توصیه می شود.

• سوال 4: زمان توقف قبل از انتقال چقدر است؟​

  الف:5msقبل از تغییر به حالت باتری/اینورتر.

• س5: آیا 241123.102 یک پیکربندی معتبر است؟​

  A: بله، مشابه پایه CTOR0201.001 با مشخص شدهقطع کننده های بار و سوکت های IEC، بدون کنترل کننده.
