سیستم رکتیفایر خورشیدی هیبریدی 36 کیلووات 48 ولت DC ظرفیت خورشیدی 12.8 کیلووات ماژول رکتیفایر FP2 48/3000HE خورشیدی FP2 48/3200HE ( 241119.650 )

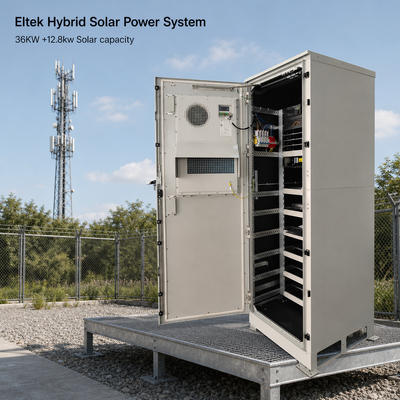

این کابینت برق مخابراتی هیبریدی فضای باز، هسته برق مدولار 48 ولت DC را با قابلیت شارژ خورشیدی در یک محفظه فضای باز مونتاژ شده در کارخانه و مجهز به تهویه مطبوع ادغام می کند. این سیستم که بر اساس پلتفرم اثبات شده Flatpack2 (FP2) ساخته شده است، تا 12 اسلات رکتیفایر و 4 اسلات شارژر خورشیدی را برای ارائه 36 کیلووات تصحیح تغذیه AC به علاوه 12.8 کیلووات ورودی فتوولتائیک در یک طرح قفسه 19 اینچی ترکیب می کند.

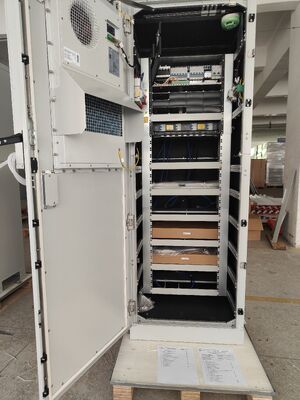

کابینت با 5 ماژول رکتیفایر Flatpack2 48/3000 HE (15 کیلووات نصب شده) و 2 ماژول شارژر خورشیدی Flatpack2 48/3200 HE (6.4 کیلووات نصب شده) عرضه می شود که آماده برای انبساط هات-سواپ تا ظرفیت کامل 36 کیلووات + 12.8 کیلووات است. جریان برق توسط یک کنترلر Smartpack2 Touch + Smartpack2 Basic + Type 2 I/O monitor با قابلیت نظارت از راه دور مدیریت می شود.

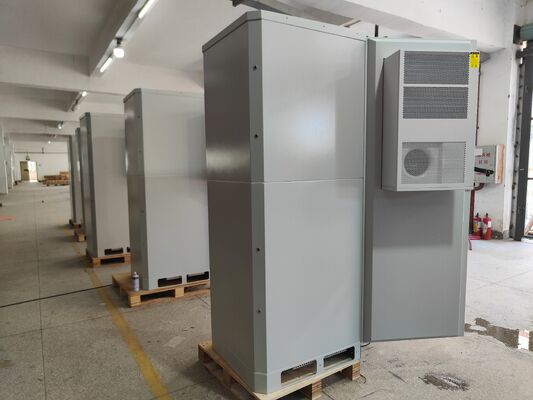

این کابینت که برای محیط های سخت بیرونی ساخته شده است، محفظه نوع 3 (ارتفاع 2000 میلی متر × عرض 700 میلی متر × عمق 1050 میلی متر شامل پایه) توسط یک تهویه مطبوع 48 ولت DC یکپارچه خنک می شود، بنابراین سیستم حتی در زمان قطع برق شبکه نیز به کار خود ادامه می دهد. لایه های ایمنی شامل یک قطع کننده شبکه C80A/4P، حفاظت از نوسان AC نوع C 3+NPE 275 ولت (20/40kA)، یک پنل اتصال PV 2U با SPD DC، 6 قطع کننده باتری 100 آمپر و قطع کننده ولتاژ پایین اختصاصی LVBD (600A) / LVLD (300A) برای حفاظت از باتری و بار است.ویژگی های کلیدی:برق سایت فضای باز همه کاره: رکتیفایر + شارژر خورشیدی + کنترلر + توزیع + قفسه های باتری لیتیوم یون در یک کابینت نوع 3 2 متری

طراحی هیبریدی واقعی - ورودی شبکه (سه فاز 400 ولت + N + PE) و فتوولتائیک در یک هسته برق مدیریت می شودماژول های Flatpack2 HE مدولار و هات-سواپ: تا 12 رکتیفایر 3 کیلوواتی (36 کیلووات) + تا 4 شارژر خورشیدی 3.2 کیلوواتی (12.8 کیلووات)مجموعه نظارت Smartpack2: مدیریت باتری، کنترل LVD، هشدارها، جبران دما از طریق سنسور دمای باتری 3 متریحفاظت کامل: SPD AC، SPD DC، قطع کننده های باتری (6 × 100 آمپر)، LVBD 600 آمپر / LVLD 300 آمپر، هشدار درب و آشکارساز دود100% تست پذیرش کارخانه (تست های بصری، عایق، راه اندازی، کالیبراسیون، عملکرد کنترلر و هشدار)سنسور دمای باتری 3 متری × 1دامنه کاربرد

ایستگاه های پایه مخابراتی فضای باز (BTS/NodeB/eNodeB) - سایت های ماکرو، میکرو و توزیع شدهشرکت های برج مخابراتی و اپراتورهای سایت که سایت های انرژی هیبریدی شبکه + خورشیدی را مستقر می کنندسایت های ارتباطی روستایی، بیابانی و دورافتاده که تامین شبکه در آنها ناپایدار است

سایت های مخابراتی با کمک خورشیدی که مصرف انرژی شبکه و ژنراتور دیزلی را کاهش می دهند

• برق DC برای سیستم های ارتباطی قابل حمل یا کانتینری
• بارهای عمومی 48 ولت DC: تجهیزات انتقال، لینک های مایکروویو، بک هال سل کوچک، سیستم های نظارت
• پارامترهای فنی
• پارامتر
• مشخصات
• مدل سیستم
• کابینت خورشیدی FP2 48V 36kW+12.8kW 400V+N BDLD SPD T3

نوع سیستم

• سیستم برق مخابراتی 48 ولت DC هیبریدی فضای باز (شبکه + خورشیدی)، قفسه 19 اینچی یکپارچه
• کابینت
• کابینت فضای باز نوع 3، ارتفاع 2000 میلی متر × عرض 700 میلی متر × عمق 1050 میلی متر (شامل پایه)
• خنک کننده کابینت
• تهویه مطبوع 48 ولت DC یکپارچه (کلاس 3000 وات)؛ گزینه تهویه فن و فیلتر
• ورودی برق AC
