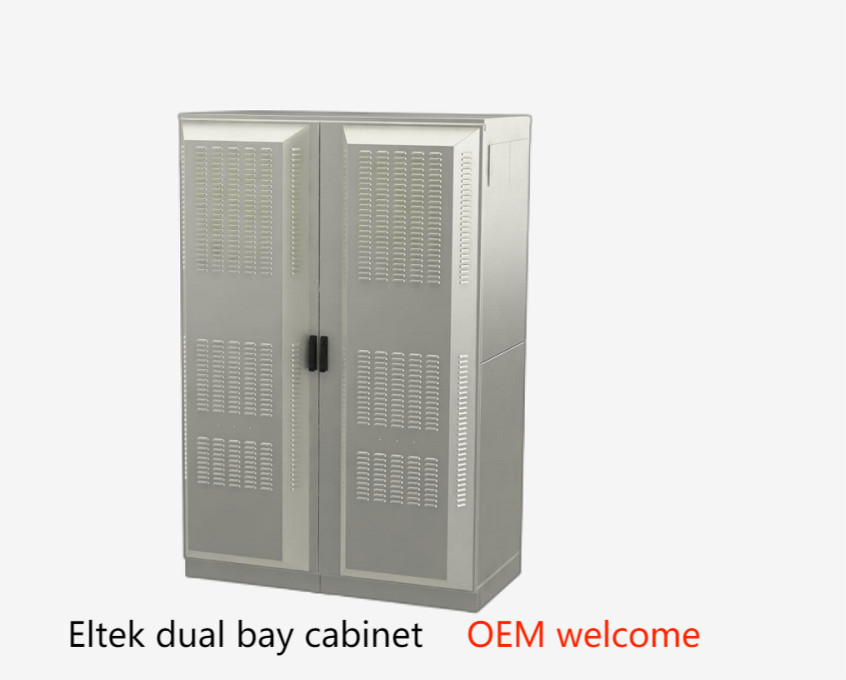

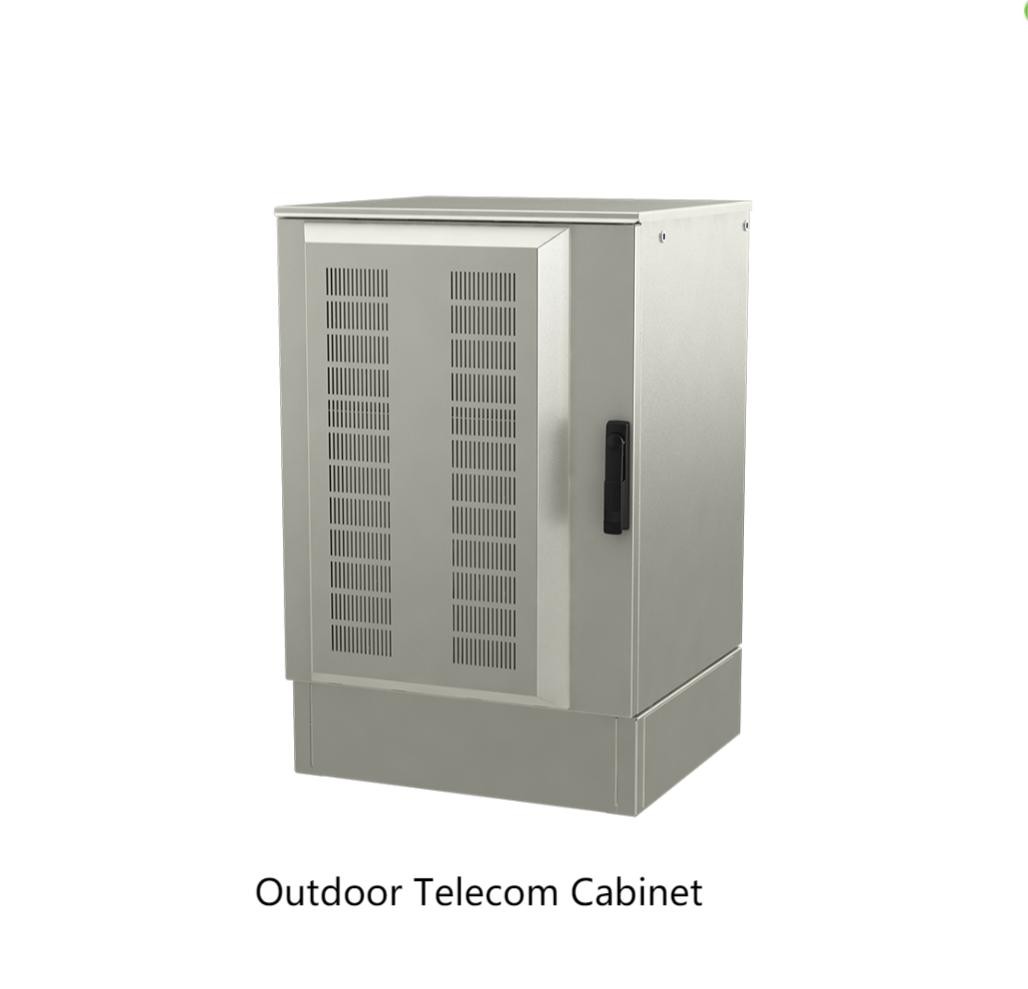

محفظه فضای باز Eltek نوع 2 کابینت راه دور کابینت در فضای باز فضای تجهیزات 19 اینچی برای کابینت برق مخابرات DC
پلت فرم کابینت نوع 2 برای کاربردهای مختلف طراحی شده است و می تواند متناسب با نیازهای خاص شما طراحی شود.این کابینت برای برق، باتری ها و تجهیزات مخابراتی/صنعتی مناسب است که همگی در یک بسته قوی ادغام شده اند.
ویژگی های کلیدی:
کاربرد :
مدل | 15U | 22U | ||
مشخصات فیزیکی | ||||
ارتفاع بیرونی | 743 میلیمتر (29،3 اینچ) 1047،5 میلیمتر (41،2 اینچ) | |||
عرض خارجی | 586 میلی متر (23،1 اینچ) 586 میلی متر (23،1 اینچ) | |||
عمق بیرونی * | 543 میلی متر (21،4 اینچ) 543 میلی متر (21،4 اینچ) | |||
وزن خالص* | 20 کیلوگرم (44، وزن) 24 کیلوگرم (52،9 پوند) | |||
ارتفاع نصب قابل استفاده | 12U (533 میلی متر / 21،0 اینچ) 19U (844 میلی متر / 33 اینچ) | |||
* اطلاعات شامل گزینه مدیریت حرارتی نیست | ||||
گزینه مدیریت حرارتی! | ||||
محلول فن و فیلتر - ظرفیت خنک کننده (در AT=10 درجه سانتیگراد) - مشخصات فن - کنترل سرعت فن - مشخصات فیلتر - اطلاعات فیزیکی |
700 وات 48Vdc / 76W / IP44 درجه حرارت تنظیم شده است فیلتر تخلیه پیشرونده؛0.1 متر2.کلاس فیلتر F5 (EN 779) 53 میلی متر (2.1 اینچ) به عمق کابینت، 8.4 کیلوگرم (18.5 پوند) به وزن کابینت اضافه می کند. |
|||
واحد تهویه مطبوع (با برق AC) - ظرفیت خنک کننده (در دمای 35C/35C) - ظرفیت گرمایش - ورودی برق - اطلاعات فیزیکی |
570 وات در 50 هرتز / 645 وات در 60 هرتز 500 وات داخلی 230Vac +/-10٪، 50/60HZ 263 میلی متر (10.4 اینچ) به عمق کابینت، 28.4 کیلوگرم (62.6 پوند) به وزن کابینت اضافه می کند. |
|||
واحد تهویه مطبوع (دی سی) - ظرفیت خنک کننده (در دمای 35C/35C) - ظرفیت گرمایش - ورودی برق - اطلاعات فیزیکی |
520 وات 500 وات داخلی 48Vdc اسمی (46Vdc - 56Vdc) 212 میلی متر (8.3 اینچ) به عمق کابینت، 23 کیلوگرم (50.7 پوند) به وزن کابینت اضافه می کند. |
|||
همه مدل ها | ||||
مشخصات ساخت و ساز | ||||
مواد پوستی مواد قاب رنگ پودری عایق |
آلومینیوم ضخامت 1.5 میلی متر (0.06 اینچ) (سبک، مقاوم در برابر خوردگی) فولاد گالوانیزه پوشش RAL 7035 خاکستری روشن پلی استر فضای باز عایق سلول بسته (اختیاری) |
|||
الگوی نصب ریل | استاندارد EIA با سوراخ برای مهره های قفس | |||
گرایش | پایه 19 اینچی | |||
مشخصات درب | ||||
چفت | چفت دو نقطه، با سیلندر قفل یورو اختیاری | |||
واشر | دارای رتبه UL برای استفاده در فضای باز | |||
توقف درب / Door Stay | قفل باد برای نگه داشتن درب در طول تعمیر و نگهداری (120 درجه) | |||
مشخصات و گزینه های متفرقه | ||||
غده کابل | دسترسی به کابل پایین از طریق برش lx FL21 | گزینه های مختلف موجود است | ||
سینی های باتری |
سینی (های) 19 اینچی فضا (W x D): 448.5mm x 398mm (17.6 x 15.6 اینچ) حداکثر.وزن 150 کیلوگرم (330 پوند). |
وزن هر سینی 2.1 کیلوگرم (4.6 پوند) | ||
نوار زمینی | 4xM6 درج روی 19nریل، چپ/راست | |||
بخاری | اختیاری 500 وات | وزن کیت 1.3 کیلوگرم (2.9 پوند) | ||
ازاره |
پایه بلند 152 میلی متری (6 اینچ) اختیاری. چاپ پا (W x D): 579mm x 517mm (22.8 x 20.4 اینچ) |
وزن 7.6 کیلوگرم (16.7 پوند) | ||
براکت های نصب |
دیوار یا تیر فولادی ضد زنگ قطر قطب 0 60-115 میلی متر حداکثر وزن 200 کیلوگرم (441 پوند). |
وزن 11 کیلوگرم (24،2 پوند) | ||
بلند کردن گوش | 4 گوش ورق فلزی جداشدنی که با پیچ و مهره 4x M8 متصل شده اند | |||
اطلاعات بسته بندی | محموله هایی که در حالت عمودی روی یک پالت چوبی انجام می شوند | وزن 7 کیلوگرم (15،4 پوند) | ||
استانداردهای طراحی | ||||
برقی | IEC 60950، UL 60950*، CAN CSA-C22.2 شماره 60950-1-03 (بسته به تجهیزات نصب شده) | |||
EMC | ETSI EN 300 386 Vl3.1، EN 61000-6-3، EN 61000-6-2 | |||
محیط | ETS 300 019، حفاظت از نفوذ: EN 60529 IP55 | |||
Doc234747.DS3-rev0 | مشخصات ممکن است بدون اطلاع قبلی تغییر کند |
طراحی برای مشتریان OEM
مورد پروژه:
