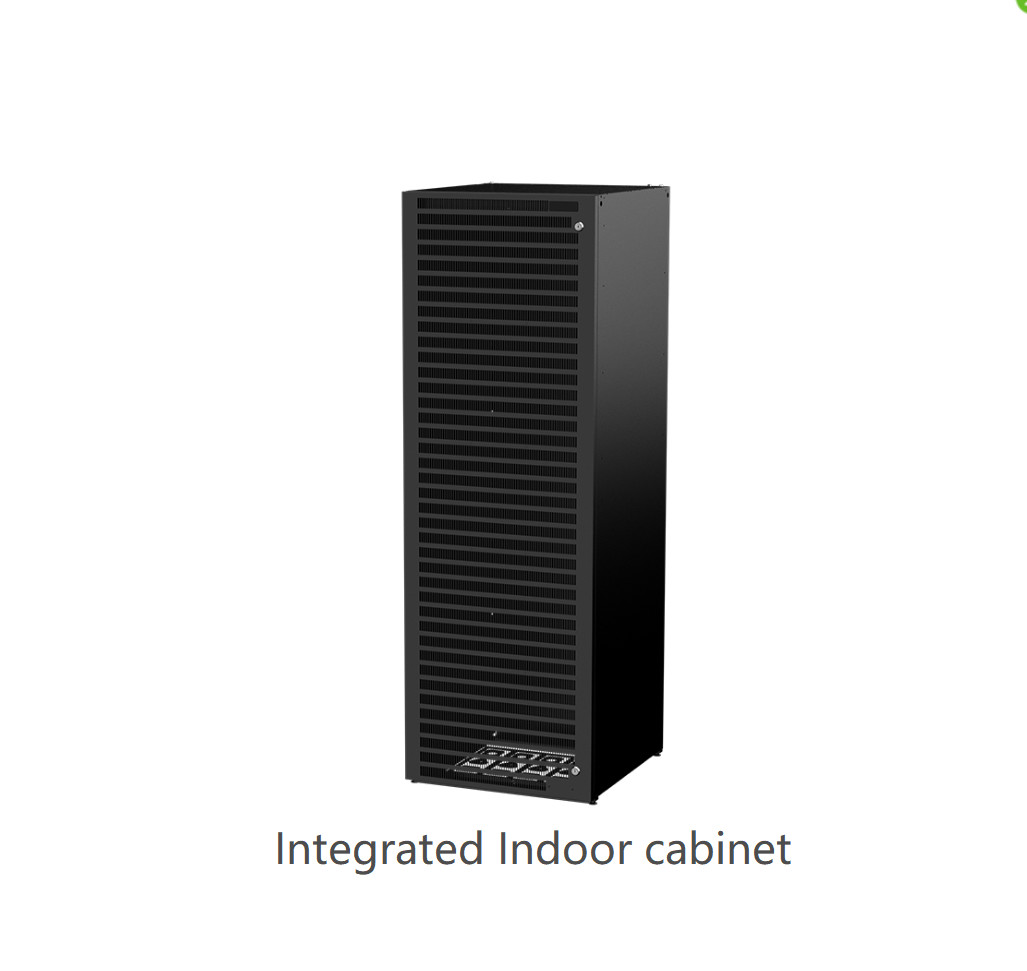

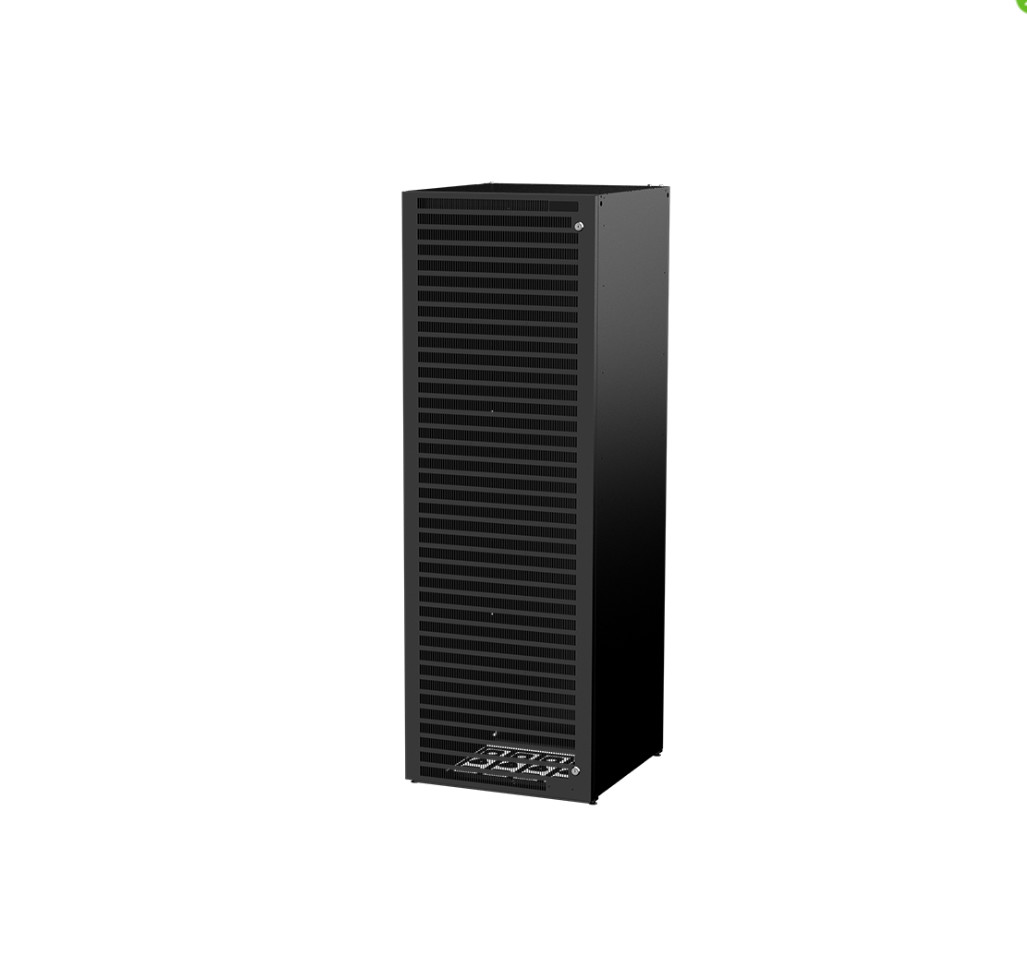

Eltek Design Telcom Enclosure Indoor Frame Cabinet مونتاژ کابینت مخابراتی کابینت داخلی
خانواده کابینت قاب یکپارچه (IFC) برای کاربردهای داخلی، با تمرکز بر مونتاژ ساده، استفاده چند منظوره و حمل و نقل به صورت اختیاری ساخته شده است.
برنامه های کاربردی:
کابینت ها برای برآورده کردن الزامات چالش برانگیز برای برنامه های مخابراتی داخلی، با تمرکز ویژه بر مدیریت کابل، با یا بدون باتری پشتیبان طراحی شده اند.
اختیاری
0,7 متر 1,0 متر 1,2 متر 1,5 متر 1,8 متر 2,0 متر 2,2 متر مدل W600xD400 W600xD400 W600xD600 W600xD600 W600xD400 W600xD400 W600xD600l W600xD600 W600xD600 |
ارتفاع 714mm 1025mm 1203mm 1465mm 1780mm 1960mm 2180mm |
عرض 596mm 596mm 596mm 596mm 596mm 596mm 596mm |
عمق بدون درب407mm 407mm 607mm 607mm 407 / 607mm 407 / 607mm 607mm |
وزن2)14 کیلوگرم 19 کیلوگرم 25 کیلوگرم 28 کیلوگرم 24،5/31،5 کیلوگرم 25،5 / 34 کیلوگرم 36،5 کیلوگرم |
فضای رک 13U (نصب دیواری) 21U 25U 31U 38U 43U 47U 14U (نصب کف) ساخت و ساز |
جنس فولاد گالوانیزه به ضخامت 0.7 میلی متر، ساخت خود باربر |
پایان فولادی (رنگ نشده) رنگ پودری مشکی RAL 9005 |
ناک اوت های برتر 5x PG21 5x PG28 |
عرض نصب رک 23 اینچ |
پایه های قابل تنظیم پایه های قابل تنظیم، برای تراز کردن آسان کابینت. |
اتصال زمین کابینت اتصال زمین از طریق دو نقطه اتصال زمین M6 ارائه می شود. |
کابینت جعبه ابزار دارای ویژگی جعبه ابزار است که در پایین زیر قفسه باتری قرار دارد.این شامل بلند کردن گوش، تعمیر دیوار است براکت و سایر ملزومات |
ظرفیت وزن حداکثر ظرفیت وزن کابینت 1350 کیلوگرم در هر کابینت است. |
گزینه های پوشش جلویی |
درب درب کاملاً تهویه شده، لولا شده در سمت چپ یا راست کابینت با دو قفل که امکان باز شدن 150 درجه را فراهم می کند. برای دسترسی خوب در هنگام نصب |
پوشش باتری پوشش بخش باتری به راحتی قابل جدا شدن است |
پانل های جلو پانل های قسمت جلویی تهویه شده و کور |
گزینه های متفرقه |
ریل های نصب 19 اینچی ریل های نصب 23 تا 19 اینچی در طول های مختلف |
قفسه پشتیبانی قفسه پشتیبانی تجهیزات |
قفسه باتری قفسه باتری برای نگهداری یک رشته باتری با حداکثر پیکربندی پنج (5) قفسه باتری در هر کابینت حداکثر وزن 270 کیلوگرم در هر قفسه باتری |
گزینه لرزه نگاری با کیت های الحاقی اختیاری با الزامات لرزه نگاری منطقه 4 مطابقت دارد |
استانداردهای طراحی |
ایمنی IEC 60950-1:2005، EN 60950-l:2006+All:2009 |
حمل و نقل ETSI EN 300-019-2 |
حفاظت از ورود IP20 هنگامی که پانل های مناسب نصب می شوند |
ترتیب اطلاعات Cxxxxxx.nnnn کابینت با سیستم قدرت 1 (از طریق Creator یا پروژه سفارشی سفارش داده می شود) D Door 28 میلی متر اضافی به عمق کابینت اضافه می کند. 2) به استثنای درب، روکش های جلو و آپشن ها. |
Doc 900241.DS3 一 rev6 مشخصات ممکن است بدون اطلاع قبلی تغییر کنند |
