محفظه های مخابراتی کابینت برق خارجی 19 اینچی OEM 15U 22U

1
MOQ
1999 USD/SET
قیمت
محفظه های مخابراتی کابینت برق خارجی 19 اینچی OEM 15U 22U
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام تجاری: التک
نام محصول: کابینت در فضای باز مخابرات
تایپ کنید: نوع 2
ارتفاع: 15U / 22U
درجه IP: IP55
برنامه های کاربردی: شبکه های دسترسی رادیویی (2G/3G/4G/LTE/Wimax)
مواد: فولاد گالانویزه شده
رنگ: خاکستری روشن یا اختیاری
غده های کابل: کابل های پایین یا اختیاری
بسته: بسته بندی چوبی
برجسته کردن:

محفظه های مخابراتی 15U 22U

,

کابینت برق 19 اینچی OEM در فضای باز

,

کابینت برق در فضای باز 15U 22U

اطلاعات اولیه
محل منبع: CN
نام تجاری: Eltek
گواهی: CE
شماره مدل: نوع 2
پرداخت
جزئیات بسته بندی: کارتن های چوبی
زمان تحویل: 8-10 هفته
قابلیت ارائه: 500 مجموعه در ماه
توضیحات محصول

محفظه های مخابراتی کابینت برق خارجی 19 اینچی OEM 15U 22U 0



محفظه فضای باز Eltek نوع 2 کابینت راه دور کابینت در فضای باز فضای تجهیزات 19 اینچی برای کابینت برق مخابرات DC





پلت فرم کابینت نوع 2 برای کاربردهای مختلف طراحی شده است و می تواند متناسب با نیازهای خاص شما طراحی شود.این کابینت برای برق، باتری ها و تجهیزات مخابراتی/صنعتی مناسب است که همگی در یک بسته قوی ادغام شده اند.



ویژگی های کلیدی:



  • فضای تجهیزات 19 اینچی
  • عایق حرارتی اختیاری
  • برق DC، تجهیزات صنعتی مخابرات / پشتیبان گیری از باتری
  • ساخت آلومینیوم
  • مدیریت حرارتی نصب شده درب
  • گزینه ها :
  • فن /فیلتر /کولر
  • پایه کف، دیوار یا پایه
  • بخش 3U برای توزیع AC دیناری





کاربرد :

  • شبکه های دسترسی رادیویی (2G/3G/4G/LTE/Wimax)
  • شبکه های نوری
  • تلویزیون کابلی
  • DSL
  • اسکادا
  • راه آهن و مترو
  • توزیع قدرت




  مدل 15U 22U
مشخصات فیزیکی
  ارتفاع بیرونی 743 میلی‌متر (29،3 اینچ) 1047،5 میلی‌متر (41،2 اینچ)
  عرض خارجی 586 میلی متر (23،1 اینچ) 586 میلی متر (23،1 اینچ)
  عمق بیرونی * 543 میلی متر (21،4 اینچ) 543 میلی متر (21،4 اینچ)
  وزن خالص* 20 کیلوگرم (44، وزن) 24 کیلوگرم (52،9 پوند)
  ارتفاع نصب قابل استفاده 12U (533 میلی متر / 21،0 اینچ) 19U (844 میلی متر / 33 اینچ)
  * اطلاعات شامل گزینه مدیریت حرارتی نیست
گزینه مدیریت حرارتی!


محلول فن و فیلتر

- ظرفیت خنک کننده (در AT=10 درجه سانتیگراد)

- مشخصات فن

- کنترل سرعت فن

- مشخصات فیلتر

- اطلاعات فیزیکی

700 وات

48Vdc / 76W / IP44

درجه حرارت تنظیم شده است

فیلتر تخلیه پیشرونده؛0.1 متر2.کلاس فیلتر F5 (EN 779)

53 میلی متر (2.1 اینچ) به عمق کابینت، 8.4 کیلوگرم (18.5 پوند) به وزن کابینت اضافه می کند.




واحد تهویه مطبوع (با برق AC)

- ظرفیت خنک کننده (در دمای 35C/35C)

- ظرفیت گرمایش

- ورودی برق

- اطلاعات فیزیکی

570 وات در 50 هرتز / 645 وات در 60 هرتز

500 وات داخلی

230Vac +/-10٪، 50/60HZ

263 میلی متر (10.4 اینچ) به عمق کابینت، 28.4 کیلوگرم (62.6 پوند) به وزن کابینت اضافه می کند.




واحد تهویه مطبوع (دی سی)

- ظرفیت خنک کننده (در دمای 35C/35C)

- ظرفیت گرمایش

- ورودی برق

- اطلاعات فیزیکی

520 وات

500 وات داخلی

48Vdc اسمی (46Vdc - 56Vdc)

212 میلی متر (8.3 اینچ) به عمق کابینت، 23 کیلوگرم (50.7 پوند) به وزن کابینت اضافه می کند.


  همه مدل ها
مشخصات ساخت و ساز


مواد پوستی

مواد قاب

رنگ پودری

عایق

آلومینیوم ضخامت 1.5 میلی متر (0.06 اینچ) (سبک، مقاوم در برابر خوردگی) فولاد گالوانیزه

پوشش RAL 7035 خاکستری روشن پلی استر فضای باز

عایق سلول بسته (اختیاری)


  الگوی نصب ریل استاندارد EIA با سوراخ برای مهره های قفس
  گرایش پایه 19 اینچی
مشخصات درب
  چفت چفت دو نقطه، با سیلندر قفل یورو اختیاری
  واشر دارای رتبه UL برای استفاده در فضای باز
  توقف درب / Door Stay قفل باد برای نگه داشتن درب در طول تعمیر و نگهداری (120 درجه)
مشخصات و گزینه های متفرقه
  غده کابل دسترسی به کابل پایین از طریق برش lx FL21 گزینه های مختلف موجود است
  سینی های باتری

سینی (های) 19 اینچی

فضا (W x D): 448.5mm x 398mm (17.6 x 15.6 اینچ) حداکثر.وزن 150 کیلوگرم (330 پوند).

وزن هر سینی 2.1 کیلوگرم (4.6 پوند)
  نوار زمینی 4xM6 درج روی 19nریل، چپ/راست
  بخاری اختیاری 500 وات وزن کیت 1.3 کیلوگرم (2.9 پوند)
  ازاره

پایه بلند 152 میلی متری (6 اینچ) اختیاری.

چاپ پا (W x D): 579mm x 517mm (22.8 x 20.4 اینچ)

وزن 7.6 کیلوگرم (16.7 پوند)
  براکت های نصب

دیوار یا تیر فولادی ضد زنگ

قطر قطب 0 60-115 میلی متر

حداکثر وزن 200 کیلوگرم (441 پوند).

وزن 11 کیلوگرم (24،2 پوند)
  بلند کردن گوش 4 گوش ورق فلزی جداشدنی که با پیچ و مهره 4x M8 متصل شده اند
  اطلاعات بسته بندی محموله هایی که در حالت عمودی روی یک پالت چوبی انجام می شوند وزن 7 کیلوگرم (15،4 پوند)
استانداردهای طراحی
  برقی IEC 60950، UL 60950*، CAN CSA-C22.2 شماره 60950-1-03 (بسته به تجهیزات نصب شده)
  EMC ETSI EN 300 386 Vl3.1، EN 61000-6-3، EN 61000-6-2
  محیط ETS 300 019، حفاظت از نفوذ: EN 60529 IP55

Doc234747.DS3-rev0 مشخصات ممکن است بدون اطلاع قبلی تغییر کند

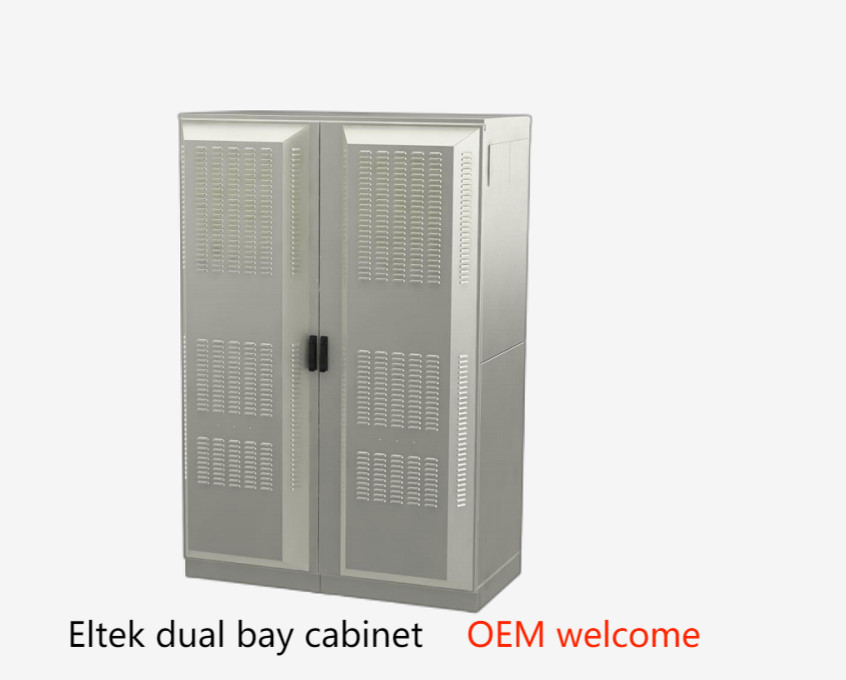

محفظه های مخابراتی کابینت برق خارجی 19 اینچی OEM 15U 22U 1

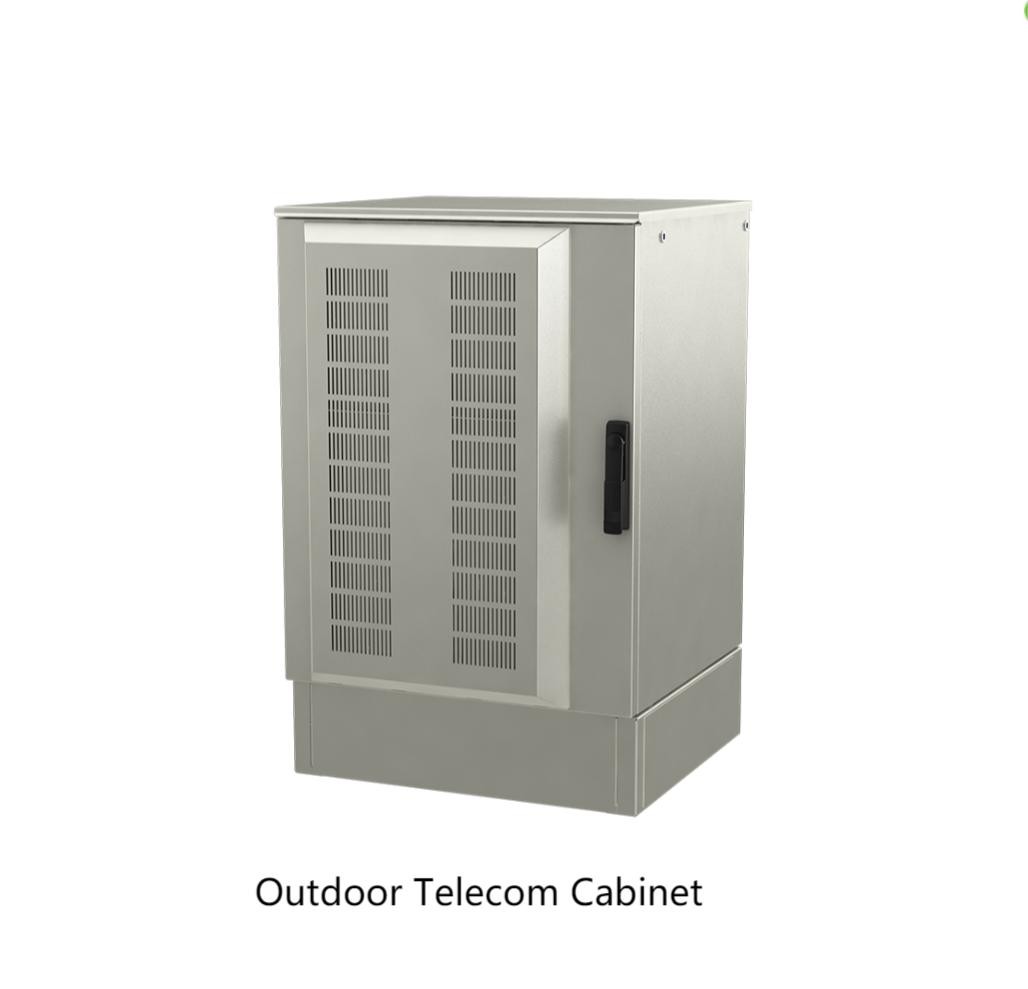

محفظه های مخابراتی کابینت برق خارجی 19 اینچی OEM 15U 22U 2محفظه های مخابراتی کابینت برق خارجی 19 اینچی OEM 15U 22U 3



محفظه های مخابراتی کابینت برق خارجی 19 اینچی OEM 15U 22U 4



طراحی برای مشتریان OEM







محفظه های مخابراتی کابینت برق خارجی 19 اینچی OEM 15U 22U 5



مورد پروژه:

محفظه های مخابراتی کابینت برق خارجی 19 اینچی OEM 15U 22U 6







محفظه های مخابراتی کابینت برق خارجی 19 اینچی OEM 15U 22U 7

محفظه های مخابراتی کابینت برق خارجی 19 اینچی OEM 15U 22U 8محفظه های مخابراتی کابینت برق خارجی 19 اینچی OEM 15U 22U 9



محفظه های مخابراتی کابینت برق خارجی 19 اینچی OEM 15U 22U 10

محفظه های مخابراتی کابینت برق خارجی 19 اینچی OEM 15U 22U 11
