سیستم کابینت رکتیورتر داخلی AC Eltek 6kVA CTEJ0843.4000

1
MOQ
سیستم کابینت رکتیورتر داخلی AC Eltek 6kVA CTEJ0843.4000
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام تجاری: التک
نام محصول: کابینت رکتیورتر داخلی
سطح حفاظت: SPD , LLVD. SPD، LLVD. BLVD BLVD
جریان ورودی: 128 ADC
حداکثر ورودی AC: 475 VAC
حداکثر ورودی DC: 58 VDC
پیکربندی اصلی: 230/400VAC 3 فاز (Y)
حداکثر خروجی AC: 240 VAC
حداکثر توان خروجی: 6KVA / 4KW
توان خروجی DC: 24 کیلو وات
جریان خروجی DC: 500 ADC
حداکثر ولتاژ DC: 58 VDC
درجه IP: IP20/IP21
برجسته کردن:

کابینت 6 کیلو ولت آمپر AC Indoor Rectiverter, Eltek Rectiverter CTEJ0843.4000,6kVA سیستم کابینت داخلی AC

,

Eltek Rectiverter CTEJ0843.4000

,

6kVA AC Indoor cabinet system

اطلاعات اولیه
محل منبع: CN
نام تجاری: Eltek
گواهی: CE.UL
شماره مدل: CTEJ0843.4000/ CTEJ0843.4001
پرداخت
جزئیات بسته بندی: کارتن های چوبی
زمان تحویل: 8-10 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 400 مجموعه در ماه
توضیحات محصول

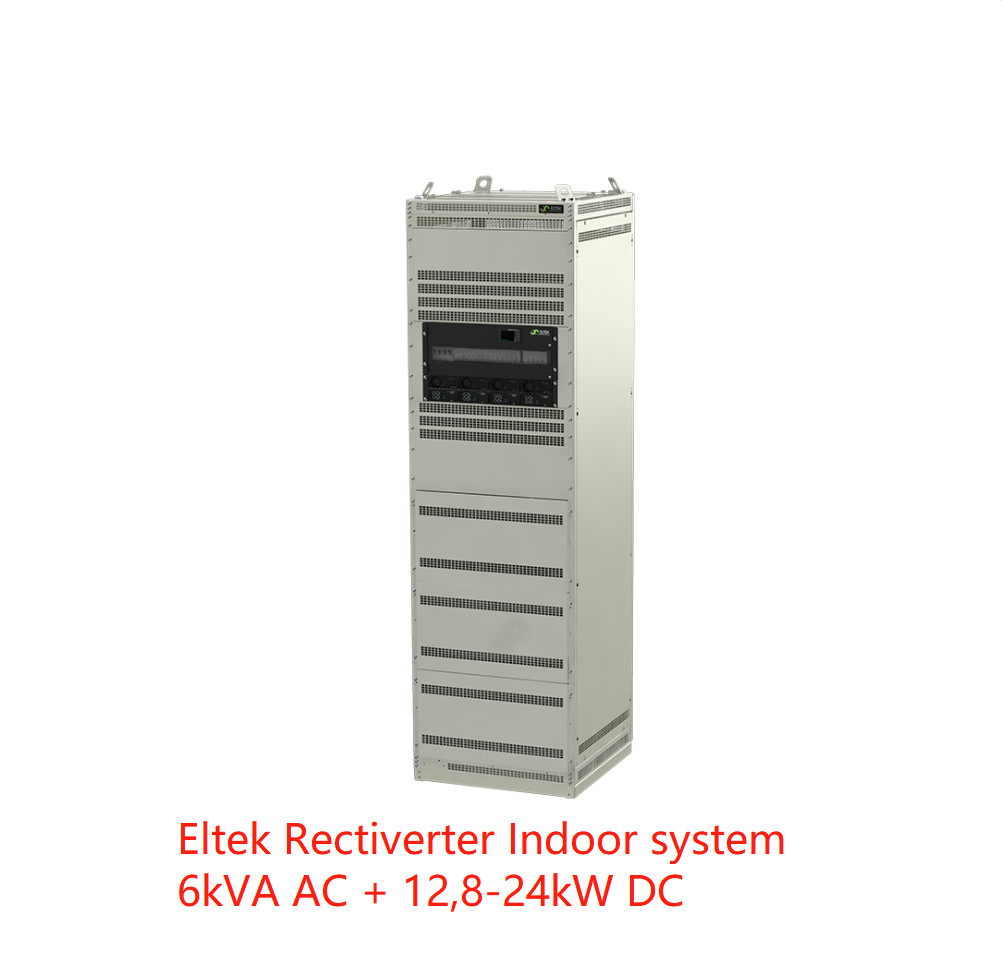

سیستم کابینت داخلی Eltek Rectiverter 6 kVA AC + 12,8-24 kW DC با ورودی AC/DC (CTEJ0843.4000 CTEJ0843.4001)سیستم کابینت رکتیورتر داخلی AC Eltek 6kVA CTEJ0843.4000 0

سیستم کابینت داخلی Eltek Rectiverter 6 kVA AC + 12,8-24 kW DC با ورودی AC/DC (CTEJ0843.4000 CTEJ0843.4001)




سیستم داخلی Rectiverter هر دو تغذیه AC و DC را در یک واحد مشترک ترکیب می کند. به طور همزمان برق پشتیبان AC را برای 230 بار Vac و برق 48 Vdc برای بارهای DC و شارژ باتری فراهم می کند.



این برای کلاس حفاظتی IP20-21 طراحی شده است.کل خروجی DC را می توان تا 24 کیلو وات بار DC پیکربندی کرد که در آن محدودیت برای بار AC حداکثر 6 کیلو ولت آمپر تنظیم شده است.



ویژگی های کلیدی

  • ورودی تک فاز l 230 Vac
  • l ورودی سه فاز 400 Vac
  • l ورودی/خروجی 48 Vdc
  • l خروجی تک فاز
  • l حداکثر خروجی AC 6 کیلو ولت آمپر
  • l حداکثر 24 کیلو وات خروجی DC
  • l 1 قطب گزینه توزیع AC
  • l گزینه توزیع AC 2 قطبی
  • گزینه توزیع l -48 Vdc
  • L ساخته شده در فناوری انتقال
  • l قابلیت اضافه بار 150%، 15 ثانیه
  • l 600٪ جریان سفر سریع، 20 میلی ثانیه
  • l قابل اتصال داغ
  • l کنترلر Smartpack2
  • کنترلر Smartpack S


مولفه های :

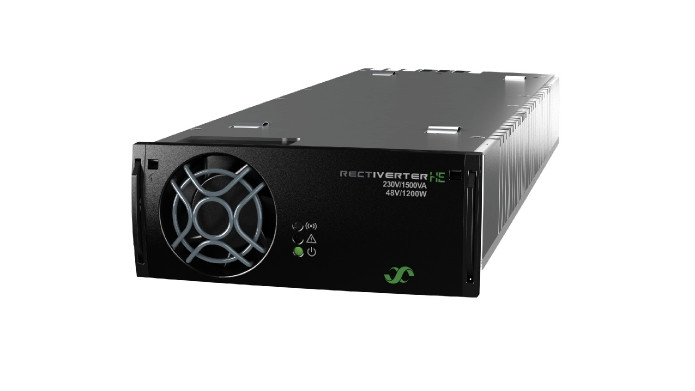

رکتیورتر سیستم داخلی
مدل ها / اطلاعات سفارش 6kVA+12,8 kW DC 6 کیلو ولت آمپر + 16،8 کیلو وات DC 6 کیلو ولت آمپر + 16،0 کیلو وات DC 6 کیلو ولت آمپر + 24،0 کیلو وات DC
شماره قطعه CTEJ0843.4000 CTEJ0843.4001 CTE20843R1.4000 CTE30843R1.4000
داده های خروجی AC
ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم) 230 VAC/ 200 - 240 ولتAC
فرکانس (حالت اینورتر پیش فرض) 50 هرتز (تطبیقی)
فرکانس (حالت اینورتر قابل تنظیم) 50 هرتز، 60 هرتز یا آخرین همگام سازی 50/60 هرتز (تطبیقی)
حداکثر توان (مداوم / اضافه بار (<15 ثانیه)) 4800 وات (6000 VA) / 8000 VA

حداکثر فعلی (پیوسته / اضافه بار

(<15s))

26ARMS/ 34,8ARMS
فعلی (حداکثر) سفر سریع (20 میلی ثانیه) 120A (6 x اسمی)
نگه دارید (افت ولتاژ) (قبل از تعویض به باتری) > 5 ms @ 4800W بار
THD کمتر از 1.5 درصد در بار مقاومتی
ویژگی های خروجی فیوز L و N، قابل اتصال داغ
داده های خروجی DC
ولتاژ (پیش‌فرض) / (محدوده قابل تنظیم) 53.5 Vدی سی/ 43 - 58 Vدی سی
توان (حداکثر ورودی اسمی @) 12,8 کیلو وات1) 16.8 کیلو وات1) 16.0 کیلو وات1) 24.0 کیلو وات1)
فعلی (حداکثر @Vخارج≤ 48 Vدی سی) 267 الف1) 350 A1) 333 الف1) 500 A1)
زمان نگه داشتن، حداکثر توان خروجی > 10 میلی ثانیه؛Vخارج> 41 Vدی سی
ویژگی های خروجی ضد اتصال کوتاه، خاموش شدن بیش از ولتاژ
داده های ورودی
ولتاژ ورودی AC (3 فاز Y) 400 ولتAC
حفاظت از موج OVP کلاس 2
جریان/فاز AC (در ولتاژ خروجی نامی) (بسته به نوع) 28-58 ARMS 3)
فرکانس (پیش‌فرض: محدوده همگام‌سازی) 47-53 هرتز
فرکانس (قابل تنظیم: محدوده همگام سازی) 47-53 هرتز، 57-63 هرتز یا هر دو (تطبیقی)
ضریب قدرت / THD > 0.99 در 50٪ بار یا بیشتر / < 3.5٪

ولتاژ DC نامی / دامنه گسترده (شماره

اضافه بار)2)

45 - 58 Vدی سی/ 40 - 45 Vدی سی
جریان DC (حداکثر) 128 A / 180A در هنگام اضافه بار (15 ثانیه)



ویژگی های ورودی

فیوز در L و N، قابل اتصال داغ، واریستور، ورودی AC قابل اتصال گرم، پایانه های پیچی 10 میلی متر مربع برای L1، الLN & PE

قطع کننده باتری (نوع پلاگین)، پیش فرض LVBD

توزیع بار 6kVA+12,8kW DC 6 کیلو ولت آمپر + 16،8 کیلو وات DC 6 کیلو ولت آمپر + 16،0 کیلو وات DC 6 کیلو ولت آمپر + 24،0 کیلو وات DC
LVLD 300 A
توزیع AC 1 قطبی (اتصال L در MCB) 2*2A، 4*6A، 4*10A C 2*6A، 2*10A C
-48 Vدی سیتوزیع (بار اولویتی) 4*10A,4*16A,4*32A,4*63A 4*10A,2*16A,4*32A,4*63A 4*10A,4*16A,4*32A,4*63A 4*10A,4*16A,6*32A,6*63A
-48 Vدی سیتوزیع (بدون بار اولویتی) 2*10A، 2*16A، 2*32A، 2*63A 2*10A,2*16A,3*32A,3*63A
باتری شکن 3*100 A، D (افزونه) 3*200 A، D (افزونه)
مشخصات دیگر
کنترل و نظارت (به برگه داده Smartpack2 مراجعه کنید) پایه پنل Smartpack S Smartpack 2
بازده > 96% (حالت اصلی (AC/AC و AC/DC))، > 94% (حالت اینورتر (DC/AC))
دمای کارکرد 40- تا 55+ درجه سانتی گراد (40- تا 131+ درجه فارنهایت)، رطوبت 5 تا 95 درصد RH غیر متراکم
دمای نگهداری -40 تا +85 درجه سانتیگراد (40- تا 185 + درجه فارنهایت)، رطوبت 0 - 99٪ RH غیر متراکم
ابعاد [WxDxH] / وزن 600 x 600 x 2000 میلی‌متر (23.7 x 23.7 x 78.8 اینچ) / 150 کیلوگرم (551 پوند)
کلاس حفاظت IP 20
استانداردهای طراحی
ایمنی الکتریکی EN 60950-1، EN 62040-1 ایمنی UPS

EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 Part 15

EN 61000-6-1 /-2/-3/-4

محیط زیست ETSI EN 300 019: مطابق با 2-1 (کلاس 1.2)، 2-2 (کلاس 2.3) و 2-3 (کلاس 3.2) RoHS (2011/65/EU) و WEEE (2002/96/EC)

1) بار AC اولویت دارد.بیشتریندر دسترسجریان و توان خروجی DC وابسته است

در بار AC فوری و ولتاژ ورودی AC؛یعنی حداکثر 10.9 کیلووات/18.9 کیلووات در برق AC کامل و ورودی اسمی برای 230 ولتAC.

2) 40 - 45 ولتدی سی: کاهش عملکرد - بدون افزایش قدرت و افزایش ولتاژ THD در خروجی AC

3) اگر ولتاژ DC به زیر 43 ولت کشیده شود، جریان ورودی ممکن است بالاتر از این سطح افزایش یابد.

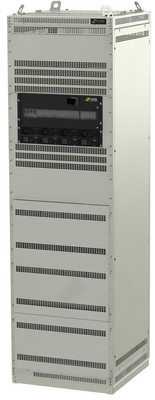

* کابین رکتیورتر داخلی با تغذیه AC & DC در یک کابینت

سیستم کابینت رکتیورتر داخلی AC Eltek 6kVA CTEJ0843.4000 1
سیستم کابینت رکتیورتر داخلی AC Eltek 6kVA CTEJ0843.4000 2سیستم کابینت رکتیورتر داخلی AC Eltek 6kVA CTEJ0843.4000 3

شماتیک اختیاری 1

سیستم کابینت رکتیورتر داخلی AC Eltek 6kVA CTEJ0843.4000 4

شماتیک اختیاری 2

سیستم کابینت رکتیورتر داخلی AC Eltek 6kVA CTEJ0843.4000 5

شماتیک اختیاری 3
