Eltek Flatpack2 42-75/380 1350 DC DC Converter 241115.615

1 قطعه
MOQ
USD 499
قیمت
Eltek Flatpack2 42-75/380 1350 DC DC Converter 241115.615
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام تجاری: التک
نام محصول: مبدل DC/DC
نام مدل: Flatpack2 42-75/380
ورودی AC: 42 - 75 VDC
توان خروجی DC: 1350 وات
قسمت شماره: 241115.615
ولتاژ خروجی DC: 310 - 400 VDC
ارز خروجی DC: 4,5 ADC
حداکثر ولتاژ DC: 400 VDC
جریان خروجی: 109 x 41.5 x 327 میلی‌متر
وزن: 2 کیلوگرم
برجسته کردن:

مبدل DC Flatpack2 42-75/380, مبدل DC Eltek Flatpack2 42-75/380, Flatpack2 42-75/380 مبدل DC 241115.615

,

Eltek Flatpack2 42-75/380

,

Flatpack2 42-75/380 DC Converter 241115.615

اطلاعات اولیه
محل منبع: CN
نام تجاری: Eltek
گواهی: CE/UL
شماره مدل: 241115.615
پرداخت
جزئیات بسته بندی: کارتن های چوبی
زمان تحویل: 12-16 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 3000 عدد در ماه
توضیحات محصول

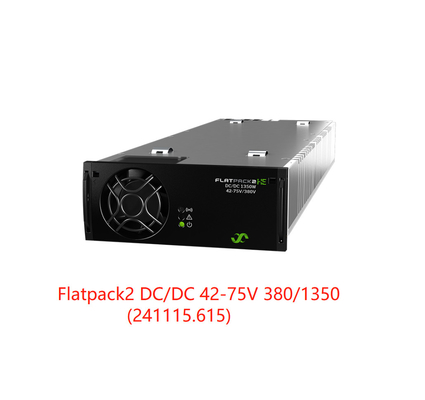

Eltek Flatpack2 42-75/380 1350 DC DC Converter 241115.615 0

مبدل DC/DC EltekFlatpack2 Flatpack2 DC/DC 42-75/380 1350 (241115.615 )

Flatpack2 DC/DC 42-75V 380/1350

این مبدل Flatpack2 DC/DC خروجی ثانویه 310-400 Vdc را از بانک اصلی باتری 48 ولت یا 60 ولت ارائه می دهد.این امکان انتقال کارآمد انرژی پشتیبان‌گیری شده از باتری را به سایت‌های کوچک از راه دور بدون شبکه فراهم می‌کند.


مبدل DC/DC دفتر مرکزی برای سیستم های توزیع 380 Vdc

گذرگاه CAN ایزوله شده گالوانیکی را می توان به سیستم کنترل سیستم برق تامین کننده Eltek متصل کرد که امکان نظارت و کنترل مبدل های DC/DC را بدون اضافه کردن یک کنترل کننده جداگانه فراهم می کند.


ویژگی های کلیدی

l محدوده ورودی گسترده

حفاظت OR-ing در حالت خروجی بوست کلید ولتاژ با کارایی بالا به طور یکپارچه در سیستم کنترل یکپارچه شده است


مولفه های :


مدلDC/DC 42-75/380 1350
شماره قطعه241115.615
داده های ورودی
محدوده ولتاژ42 - 75 VDC (خاموش < 39VDC)
فعلی (حداکثر)38 ADC (62 ADC در حین تقویت)
حفاظتفیوز منفی
داده های خروجی
ولتاژ (پیش‌فرض)400 VDC
ولتاژ (محدوده قابل تنظیم)310 - 400 VDC

توان پیوسته (حداکثر)

افزایش توان 15 ثانیه / بازیابی 10 دقیقه محدودیت توان ثابت

1350 وات
2250 وات
VOUT > 300 VDC

فعلی (حداکثر)
افزایش فعلی 15 ثانیه / 10 دقیقه بازیابی4.5 A
(بیشترین)7.5 A
حد جریان ثابتVOUT < 300VDC
تنظیم ولتاژ استاتیک (0 - 100٪ بار)± 0.5٪
ریپل، پهنای باند 20 مگاهرتز< 1000 mVpp
تنظیم ولتاژ دینامیک± 5.0٪ برای 10-90٪ یا 90-10٪ تغییرات بار، زمان تنظیم <30ms
حفاظت

مقاوم در برابر اتصال کوتاه، خاموش شدن در صورت VOUT < 300 VDC برای 5 ثانیه (چرخه برق برای راه اندازی مجدد)، دیود OR-ing، حفاظت در دمای بالا، محدودیت جریان هجومی پریز داغ، بیش از حد انتخابی
خاموش شدن ولتاژ

سایر مشخصات
بهره وریتا 94.5٪
انزوا

0.71 kVDC - ورودی به شاسی 0.71 kVDC - CAN/Alarm به شاسی
4.2 kVDC - ورودی به خروجی 0.71 kVDC - CAN/Alarm به ورودی
2.2 kVDC - خروجی به شاسی 4.2 kVDC - CAN/Alarm به خروجی

آلارم ها: LED قرمز

خاموش شدن ولتاژ ورودی کم و زیاد، خاموش شدن دمای بالا و پایین، مبدل
خرابی، خاموش شدن اضافه ولتاژ در خروجی، خرابی فن، هشدار ولتاژ خروجی پایین (VOUT < 300 VDC)

هشدارها: LED زردمبدل در حالت کاهش توان، محدودیت جریان خروجی از راه دور فعال شده، ولتاژ ورودی خارج از محدوده، چشمک زدن در هنگام اضافه ولتاژ، قطع ارتباط CAN با کنترلر
عملکرد عادی: LED سبز



رله هشدار (NC)

روی هشدارها (همانطور که در بالا مشخص شد) و ولتاژ منبع تغذیه از دست رفته بسته می شود.[حداکثر 75 VDC / 100 میلی آمپر]
MTBF (Telcordia SR-332 شماره اول روش III (a))


> 295 000 ساعت (@ Tambient: 25 درجه سانتیگراد)

دمای عملیاتی40- تا 75+ درجه سانتی گراد (40- تا 167+ درجه فارنهایت)، رطوبت 5 تا 95 درصد RH غیر متراکم
کاهش درجه حرارت بالاتر از 55 درجه سانتیگراد (131 درجه فارنهایت)1350 وات تا 800 وات @ 75 درجه سانتی گراد (167 درجه فارنهایت)
دمای ذخیره سازی40- تا 85+ درجه سانتی گراد (40- تا 185+ درجه فارنهایت)، رطوبت 0 - 99 درصد RH غیر متراکم
ابعاد [WxHxD] / وزن109 x 41.5 x 327 mm (4.25 x 1.69 x 13 اینچ) / < 1.95 کیلوگرم (4.3 پوند)
استانداردهای طراحی
ایمنی الکتریکیUL 60950-1:2011، EN 60950-1:2006+A11:2009+A1:2010+A12:2011
EMC

ETSI EN 300 386 v1.6.1، FCC CFR 47 قسمت 15:2013
EN 61000-6-1:2007، -6-2:2005، - 6-3:2007 + A1:2010، - 6-4:2007 + A1:2010

محیط

ETSI EN 300 019: 2-1 (کلاس 1.2)، 2-2 (کلاس 2.3) و 2-3 (کلاس 3.2)
مطابق با RoHS (2011/65/EU) و WEEE (2002/96/EC)





Eltek Flatpack2 42-75/380 1350 DC DC Converter 241115.615 1
 Eltek Flatpack2 42-75/380 1350 DC DC Converter 241115.615 2


Eltek Flatpack2 42-75/380 1350 DC DC Converter 241115.615 3Eltek Flatpack2 42-75/380 1350 DC DC Converter 241115.615 4

Eltek Flatpack2 42-75/380 1350 DC DC Converter 241115.615 5
