SD-25-24 ماژول برق مبدل DC به DC 24 ولت 1.1 آمپر حفاظت بیش از حد بار

1 قطعه
MOQ
1 USD
قیمت
SD-25-24 ماژول برق مبدل DC به DC 24 ولت 1.1 آمپر حفاظت بیش از حد بار
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام تجاری: یعنی خوب
نام محصول: مبدل DC/DC
نام مدل: SD-25-24
ورودی DC: 9.2V-72V
توان خروجی DC: 24 ولت
حفاظت: بیش از بار
دمای کاری: -10 ~ 60+ ℃ (به "منحنی کاهش سرعت" مراجعه کنید)
رطوبت کاری: 20 تا 90 درصد RH غیر متراکم
ذخیره سازی: -20 ~ +85 ℃، 10 تا 95٪ RH
اندازه: 99*97*36 میلی‌متر (L*W*H)
وزن: 0.38 کیلوگرم
برجسته کردن:

SD-25-24 24 ولت 1.1 آمپر

,

ماژول مبدل dc به dc SD-25-24

,

ماژول مبدل برق 24 ولت 1.1 آمپر

اطلاعات اولیه
محل منبع: CN
نام تجاری: Mean Well
گواهی: CE/UL
شماره مدل: SD-25-24
پرداخت
جزئیات بسته بندی: کارتن های چوبی
زمان تحویل: 12-16 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 3000 عدد در ماه
توضیحات محصول

SD-25-24 ماژول برق مبدل DC به DC 24 ولت 1.1 آمپر حفاظت بیش از حد بار 0


منبع تغذیه تبدیل DC MEAN WELL SD-25A-24 ماژول برق مبدل DC به DC ترانسفورماتور 24V1.1A 9.2~18V



امکانات :

محدوده ورودی گسترده 2:1 (4:1 برای SD-500/1000)

جداسازی 1.5 ~ 2KVAC توسط مدل ها

1U با مشخصات کم (41 میلی متر) برای SD-1000

خروجی کمکی 12V/0.25A برای SD-500/1000











خروجی

ولتاژ DC 5 ولت SD-25C-5 SD-25A-12 SD-25B-12 SD-25C-12 SD-25A-24 SD-25B-24 SD-25C-24
  فعلی دارای رتبه 5A 12 ولت 24 ولت
محدوده فعلی 0 تا 5 آمپر 2.1A 1.1A
    0 ~ 2.1A 0 ~ 1.1A
قدرت نامی 25 وات 25.2 وات 26.4 وات
موج و نویز (حداکثر)توجه 2 100mVp-p 120mVp-p 150mVp-p
تنظیم کننده ولتاژدامنه 4.5 ~ 5.5 VDC 11 ~ 16 VDC 23 ~ 30 VDC
تحمل ولتاژنکته 3 ± 2.0٪ ± 1.0٪ ± 1.0٪
مقررات خط ± 0.5٪ ± 0.3٪ ± 0.2٪
تنظیم بار ± 0.5٪ ± 0.3٪ ± 0.2٪
SETUP، RISE، HOLD UP TIME 2.5 ثانیه، 50 میلی ثانیه، در بار کامل



ورودی

محدوده ولتاژ A:9.2 ~ 18VDC B:19 ~ 36VDC C:36 ​​~ 72VDC
کارایی (نوع) 71% 72% 74% 72% 75% 78% 75% 78% 81%
جریان DC 3.2A/12V 1.6A/24V 0.8A/48V 3.2A/12V 1.6A/24V 0.8A/48V 3.2A/12V 1.6A/24V 0.8A/48V



حفاظت

اضافه بار 105 ~ 150٪ توان خروجی نامی
نوع حفاظت: حالت سکسکه، پس از رفع عیب به طور خودکار بازیابی می شود
ولتاژ بیش از حد 5.75 ~ 6.75 ولت / 10٪ بار 16.8 ~ 20 ولت / 10 درصد بار 31.5 ~ 37.5 ولت / 10٪ بار
نوع حفاظت: حالت سکسکه، پس از رفع عیب به طور خودکار بازیابی می شود





محیط

دمای کاری -10 ~ 60+ ℃ (به "منحنی کاهش سرعت" مراجعه کنید)
رطوبت کاری 20 تا 90 درصد RH غیر متراکم
دمای ذخیره سازی، رطوبت -20 ~ +85 ℃، 10 تا 95٪ RH
TEMPضریب ± 0.03٪/℃ (0 ~ 50 ℃)
ارتعاش 10 ~ 500 هرتز، 2G 10 دقیقه/1 چرخه، 60 دقیقه.هر کدام در امتداد محورهای X، Y، Z



ایمنی و EMC

(یادداشت 4)

استانداردهای ایمنی EAC TP TC 004 تایید شده، طراحی به LVD، AS/NZS 62368.1 مراجعه کنید
ولتاژ قابل تحمل I/PO/P:1.5KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
مقاومت در برابر انزوا I/PO/P، I/P-FG، O/P-FG: 100M Ohms / 500VDC / 25℃/ 70% RH
EMC EMISSION مطابقت با BS EN/EN55032 (CISPR32) کلاس B، EAC TP TC 020
ایمنی EMC مطابقت با BS EN/EN61000-4-2,3,4,6,8, BS EN/EN55024, سطح صنایع سنگین, EAC TP TC 020



دیگران

MTBF 3682.6 هزار ساعت دقیقهTelcordia SR-332 (Bellcore) ;528.8 هزار ساعت دقیقهMIL-HDBK-217F (25℃)
بعد، ابعاد، اندازه 99*97*36 میلی‌متر (L*W*H)
بسته بندی 0.38 کیلوگرم؛45 عدد / 17.8 کیلوگرم / 0.94 CUFT
توجه داشته باشید

1. تمام پارامترهایی که به طور خاص ذکر نشده اند در ورودی 12،24،48 VDC، بار نامی و 25 درجه سانتیگراد دمای محیط اندازه گیری می شوند.

2. امواج و نویز در پهنای باند 20 مگاهرتز با استفاده از یک جفت سیم پیچ خورده 12 اینچی که با یک خازن موازی 0.1uf و 47uf خاتمه می یابد اندازه گیری می شود.

3. تحمل: شامل تحمل تنظیم، تنظیم خط و تنظیم بار است.

4. منبع تغذیه جزء در نظر گرفته می شود که در یک تجهیزات نهایی نصب می شود.تمام تست های EMC با نصب دستگاه بر روی آن انجام می شود

یک صفحه فلزی 360mm*360mm با ضخامت 1mm.تجهیزات نهایی باید مجدداً تأیید شود که همچنان دستورالعمل های EMC را رعایت می کند.برای راهنمایی در مورد چگونگی

این تست های EMC را انجام دهید، لطفاً به "تست EMI منابع تغذیه قطعات" مراجعه کنید.(همانطور که در http://www.meanwell.com موجود است)

5. درجه حرارت محیط 3.5 ℃ / 1000 متر با مدل های بدون فن و 5 ℃ / 1000 متر با مدل های فن برای ارتفاع عملیاتی بالاتر از 2000 متر (6500 فوت).

※ سلب مسئولیت محصول: برای اطلاعات دقیق، لطفاً به https:// مراجعه کنیدwww.meanwell.com/serviceDisclaimer.aspx

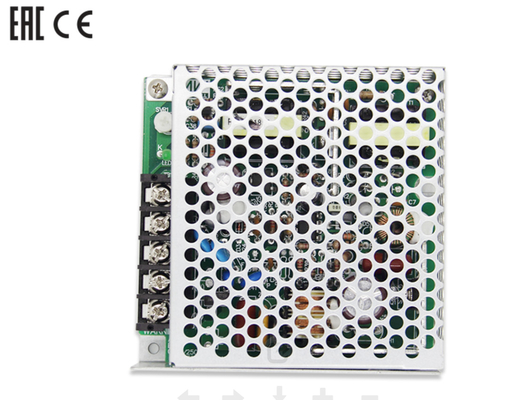

SD-25-24 ماژول برق مبدل DC به DC 24 ولت 1.1 آمپر حفاظت بیش از حد بار 1

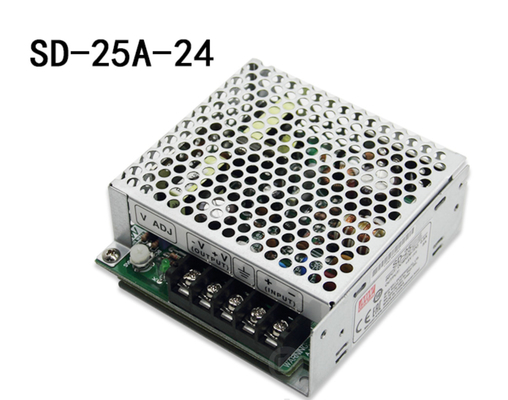

 SD-25-24 ماژول برق مبدل DC به DC 24 ولت 1.1 آمپر حفاظت بیش از حد بار 2SD-25-24 ماژول برق مبدل DC به DC 24 ولت 1.1 آمپر حفاظت بیش از حد بار 3SD-25-24 ماژول برق مبدل DC به DC 24 ولت 1.1 آمپر حفاظت بیش از حد بار 4SD-25-24 ماژول برق مبدل DC به DC 24 ولت 1.1 آمپر حفاظت بیش از حد بار 5

SD-25-24 ماژول برق مبدل DC به DC 24 ولت 1.1 آمپر حفاظت بیش از حد بار 6SD-25-24 ماژول برق مبدل DC به DC 24 ولت 1.1 آمپر حفاظت بیش از حد بار 7

SD-25-24 ماژول برق مبدل DC به DC 24 ولت 1.1 آمپر حفاظت بیش از حد بار 8
