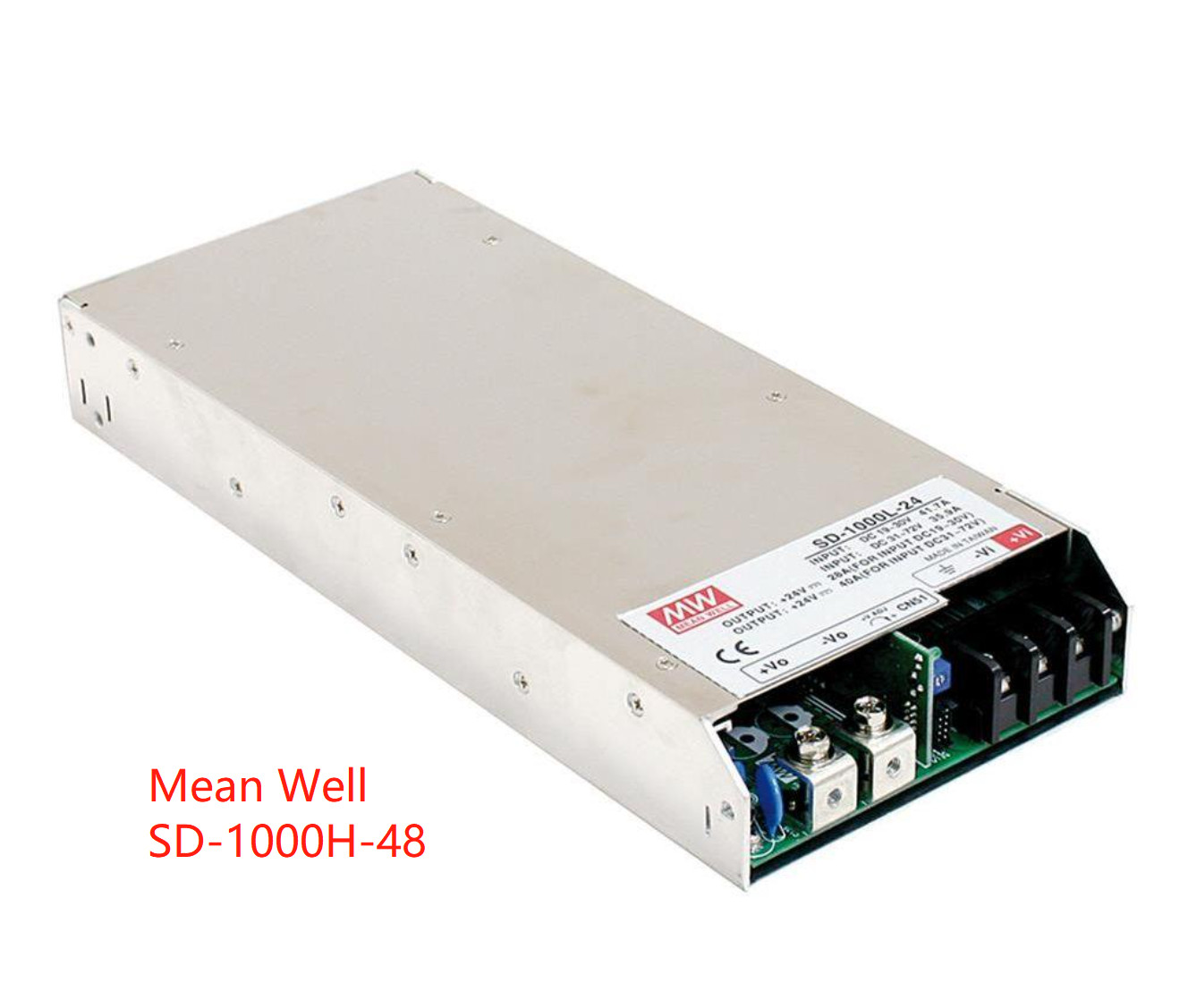

ماژول منبع تغذیه Meanwell 1.15CUFT SD-1000H-48 48Vdc 1000W

1 قطعه
MOQ
1 USD
قیمت
ماژول منبع تغذیه Meanwell 1.15CUFT SD-1000H-48 48Vdc 1000W
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام تجاری: یعنی خوب
نام محصول: مبدل DC/DC
نام مدل: SD-1000H-48
ورودی DC: 19 ~ 72 VDC
توان خروجی DC: 12 ولت / 24 ولت / 48 ولت
حفاظت: بیش از بار / بیش از ولتاژ
دمای کاری: -10 ~ 60+ ℃ (به "منحنی کاهش سرعت" مراجعه کنید)
رطوبت کاری: 20 تا 90 درصد RH غیر متراکم
ذخیره سازی: -20 ~ +85 ℃، 10 تا 95٪ RH
اندازه: 295*127*41 میلی‌متر (L*W*H)
وزن: 1.94 کیلوگرم؛ 6 عدد / 12.6 کیلوگرم / 1.15 CUFT
برجسته کردن:

ماژول منبع تغذیه 1.15 CUFT 48Vdc 1000W

,

ماژول منبع تغذیه 1.15CUFT

,

1.15CUFT SD-1000H-48 48Vdc 1000W

اطلاعات اولیه
محل منبع: CN
نام تجاری: Meanwell
گواهی: CE/UL
شماره مدل: SD-1000H-48
پرداخت
جزئیات بسته بندی: کارتن های چوبی
زمان تحویل: 12-16 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 3000 عدد در ماه
توضیحات محصول

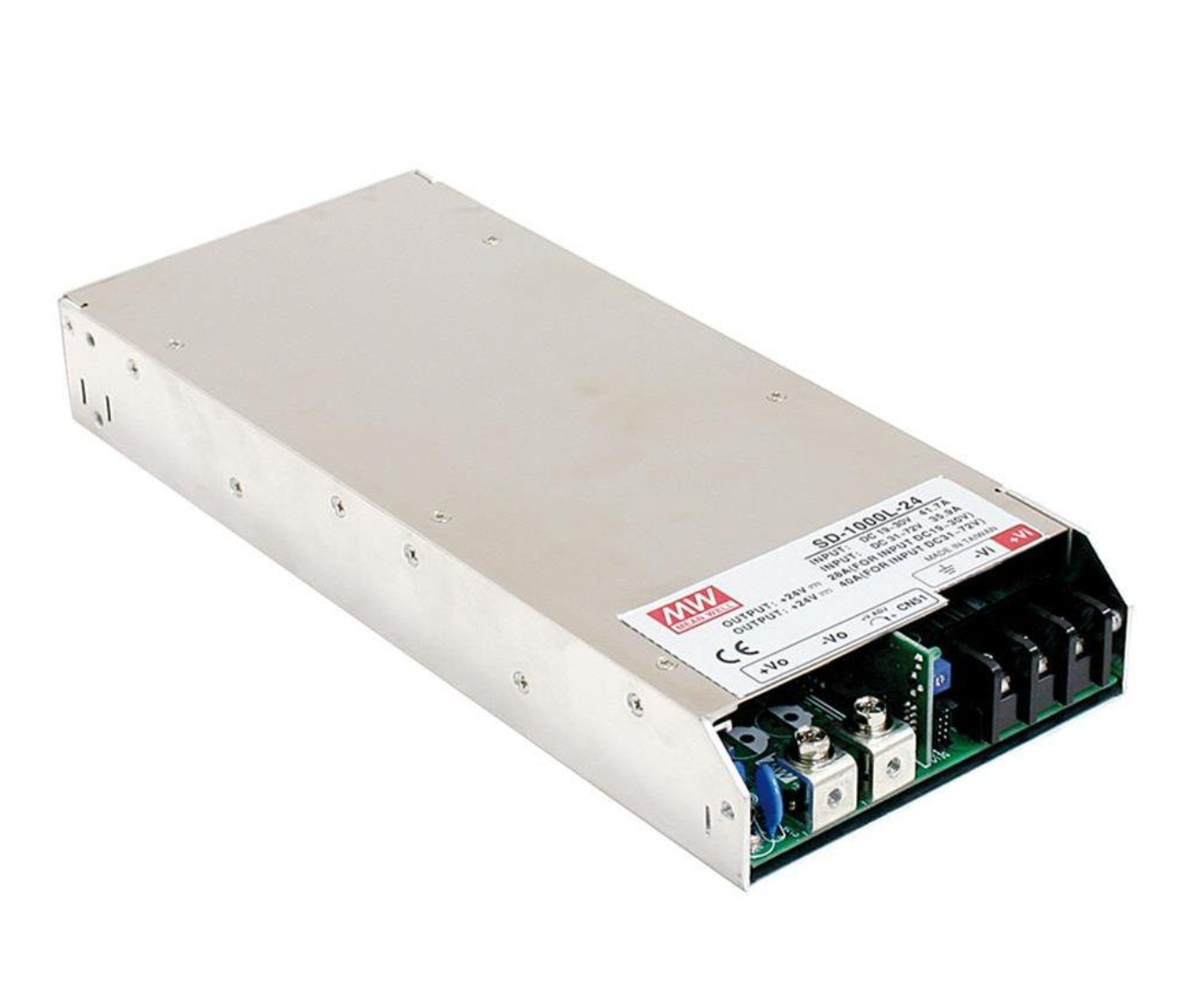

ماژول منبع تغذیه Meanwell 1.15CUFT SD-1000H-48 48Vdc 1000W 0

ماژول منبع تغذیه متوسط ​​چاه اصلی SD-1000H-48V 48Vdc 1000W





امکانات:



  • 1U با مشخصات کم 41 میلی متر
  • چگالی توان بالا 10.7 وات بر اینچ
  • جداسازی ورودی/خروجی 2000Vac
  • حفاظت ها
  • خروجی سیگنال Ok
  • کنترل ON-OFF از راه دور داخلی
  • ساخته شده در عملکرد حس از راه دور
  • خنک کننده هوای اجباری
  • خروجی کمکی 12 ولت 0.25 آمپر
  • 3 سال گارانتی
مدل SD-1000L-12 SD-1000L-24 SD-1000L-48 SD-1000H-12 SD-1000H-24 SD-1000H-48









خروجی

ولتاژ DC 12 ولت 24 ولت 48 ولت 12 ولت 24 ولت 48 ولت
فعلی دارای رتبه 60A 40A 21A 60A 40A 21A
محدوده فعلی 0 تا 60 آمپر 0 تا 40 آمپر 0 تا 21 آمپر 0 تا 60 آمپر 0 تا 40 آمپر 0 تا 21 آمپر
قدرت نامی 720 وات 960 وات 1008 وات 720 وات 960 وات 1008 وات
موج و نویز (حداکثر)توجه 2 150mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p
تنظیم کننده ولتاژدامنه 11 تا 15 ولت 23 تا 30 ولت 46 ~ 60 ولت 11 تا 15 ولت 23 تا 30 ولت 46 ~ 60 ولت
تحمل ولتاژنکته 3 ± 1.0٪ ± 1.0٪ ± 1.0٪ ± 1.0٪ ± 1.0٪ ± 1.0٪
مقررات خط ± 0.5٪ ± 0.5٪ ± 0.5٪ ± 0.5٪ ± 0.5٪ ± 0.5٪
تنظیم بار ± 0.5٪ ± 0.5٪ ± 0.5٪ ± 0.5٪ ± 0.5٪ ± 0.5٪
راه اندازی، زمان افزایش 500ms، 50ms در بار کامل



ورودی

ولتاژدامنه توجه 5 19 ~ 72 VDC 72 ~ 144 VDC
کارایی (نوع) 84% 88% 90% 85% 89% 92%
جریان DC (نوع) 23.5A/48VDC 11.6A/96VDC
INRUSH CURRENT (نوع) ----- 100A/96VDC





حفاظت

اضافه بار 105 تا 125 درصد توان خروجی نامی
نوع حفاظت: محدود کننده جریان ثابت، واحد ولتاژ o/p را پس از حدود 5 ثانیه خاموش می کند.برای بازیابی دوباره روشن کنید
ولتاژ بیش از حد 16 تا 19 ولت 30.8 ~ 35.2 ولت 62 ~ 68 ولت 16 تا 19 ولت 30.8 ~ 35.2 ولت 62 ~ 68 ولت
نوع حفاظت: ولتاژ o/p را خاموش کنید، دوباره روشن کنید تا بازیابی شود
دمای بیش از حد ولتاژ o/p را خاموش کنید، پس از کاهش دما به طور خودکار بازیابی می شود
عملکرد کنترل روشن/خاموش از راه دور لطفاً به دفترچه راهنمای عملکرد مراجعه کنید
خروجی سیگنال OK سیگنال کلکتور باز هنگام روشن شدن PSU کم است، حداکثر، جریان سینک: 10 میلی آمپر





محیط

دمای کاری -20 ~ 60+ ℃ (به "منحنی کاهش سرعت" مراجعه کنید)
رطوبت کاری 20 تا 90 درصد RH غیر متراکم
دمای ذخیره سازی، رطوبت -40 ~ 85+ ℃، 10 تا 95% RH غیر متراکم
TEMPضریب ± 0.02٪/℃ (0 ~ 50 ℃)
ارتعاش 10 ~ 500 هرتز، 2G 10 دقیقه/1 چرخه، 60 دقیقه.هر کدام در امتداد محورهای X، Y، Z



ایمنی و EMC

(یادداشت 4)

استانداردهای ایمنی IEC62368-1 CB تایید شده توسط TUV, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 تایید شده
ولتاژ قابل تحمل I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
مقاومت در برابر انزوا I/PO/P، I/P-FG، O/P-FG: 100M Ohms / 500VDC / 25℃/ 70% RH
EMC EMISSION مطابقت با BS EN/EN55032 (CISPR32)، EAC TP TC 020
ایمنی EMC مطابقت با BS EN/EN61000-4-2،3،4،6،8، سطح صنعت سبک، EAC TP TC 020



دیگران

MTBF 898.2 هزار ساعت دقیقهTelcordia SR-332 (Bellcore) ;106.7 هزار ساعت دقیقهMIL-HDBK-217F (25℃)
بعد، ابعاد، اندازه 295*127*41mm (L*W*H)
بسته بندی 1.94 کیلوگرم؛6 عدد / 12.6 کیلوگرم / 1.15 CUFT
توجه داشته باشید

1. تمام پارامترهایی که به طور خاص ذکر نشده اند در 48، ورودی 96VDC، بار نامی و 25 درجه سانتیگراد دمای محیط اندازه گیری می شوند.

2. امواج و نویز در پهنای باند 20 مگاهرتز با استفاده از یک جفت سیم پیچ خورده 12 اینچی که با یک خازن موازی 0.1uf و 47uf خاتمه می یابد اندازه گیری می شود.

3. تحمل: شامل تحمل تنظیم، تنظیم خط و تنظیم بار است.

4. منبع تغذیه جزء در نظر گرفته می شود که در یک تجهیزات نهایی نصب می شود.تمام تست های EMC با نصب دستگاه بر روی آن انجام می شود




ماژول منبع تغذیه Meanwell 1.15CUFT SD-1000H-48 48Vdc 1000W 1
 ماژول منبع تغذیه Meanwell 1.15CUFT SD-1000H-48 48Vdc 1000W 2ماژول منبع تغذیه Meanwell 1.15CUFT SD-1000H-48 48Vdc 1000W 3


ماژول منبع تغذیه Meanwell 1.15CUFT SD-1000H-48 48Vdc 1000W 4ماژول منبع تغذیه Meanwell 1.15CUFT SD-1000H-48 48Vdc 1000W 5

ماژول منبع تغذیه Meanwell 1.15CUFT SD-1000H-48 48Vdc 1000W 6


راه حل ها
ما راه حل های کاملی از جمله بررسی سایت، پیشنهاد طرح حرفه ای با توجه به درخواست مشتری، پشتیبانی فنی و خدمات تعمیر و نگهداری برای شرکت های مخابراتی در داخل و خارج از چین ارائه می دهیم.ما یک تیم شایسته و شبکه ای از شرکای قابل اعتماد در سراسر جهان داریم.

سوالات متداول:
1. چگونه کیفیت را کنترل می کنید؟
A: تمام محصولات قبل از حمل و نقل، سناریوهای استفاده، بار و بار کامل و آزمایش اشتراک فعلی شبیه سازی شده برای اطمینان از کیفیت محصول هستند.

2. حداقل مقدار سفارش شما چقدر است؟
A: هیچ مقدار حداقل سفارش وجود ندارد، و همچنین می توان آن را انجام داد.تنها تفاوت قیمت و برنامه است.

3. آیا می توانید شرکت خود را معرفی کنید؟
ج: من بسیار افتخار دارم.من بعداً سند معرفی شرکت را برای شما ارسال می کنم تا اطلاعات شرکت خود را به طور جامع و مستقیم تر به شما معرفی کنم.

4. مزایای شرکت شما چیست؟
A: موجودی کافی و تضمین عرضه برای تجدید بعدی عرضه، انعطاف پذیر با توجه به نیازهای مختلف مشتریان، ارائه راه حل های مختلف.

5. آیا می توانم نمونه ها را ارسال کنم؟ آن را به همراه قیمت به من گزارش دهید؟
A: شما می توانید نمونه ها را ارسال کنید، نمونه ها در معرض غرور زیادی هستند و حمل و نقل باید توسط شما انجام شود.

6. شرکت شما چگونه با مشکل کیفیت برخورد می کند؟
پاسخ: شرکت ما تقریباً 10 سال است که این صنعت را انجام می دهد.قبلاً شهرت خاصی داشته است.ما به دقت آن را تجزیه و تحلیل خواهیم کرد.اگر واقعا مشکل کیفی ماست، مطمئن باشید که کارها را طبق قرارداد انجام می دهد و هیچ وقت بعد از نگرانی اجازه نمی دهد که شما هیچ مشکلی داشته باشید، تیم خدمات ما با کمال میل در خدمت شما خواهد بود.

7 دبلیوکلاه الفبوکیفیت؟
A: 100٪ اصلی با بسته جدید.ما هر مورد را قبل از ارسال آزمایش می کنیم تا مطمئن شویم که هر مورد با کیفیت خوب است.
8 اچچند ماه برای گارانتی؟
A: 1 سال تضمین کیفیت
9چگونه با هر کالای بی کیفیت برخورد کنیم؟
A: کالاها را می توان با هزینه پست ما برای هر محصول با کیفیت بد در مدت زمان تضمین ارسال کرد.
