ماژول اصلاح کننده Eltek Flatpack2 110-120V/20A HE FLATPACK2 110/2000 HE ماژول کارایی بالا قسمت شماره 241119805

1 قطعه
MOQ
1 USD
قیمت
ماژول اصلاح کننده Eltek Flatpack2 110-120V/20A HE FLATPACK2 110/2000 HE ماژول کارایی بالا قسمت شماره 241119805
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
برندA: التک
بخش شماره نه: 241119.805
نام مدل: flatpack2 110-120V/20A He/flatpack2 110/2000 او
بهره وری: 97.8٪
درخواست: سیستم های هسته قدرت مخابراتی
ولتاژ ورودی: 85 - 305 VAC
ولتاژ خروجی: 20 - 90 VDC
قدرت خروجی: 3025 W
جریان: 151،25 ADC
وزن: 2 کیلوگرم
برجسته کردن:

ماژول اصلاح کننده Flatpack2,ماژول اصلاح کننده 20A,ماژول اصلاح کننده 110-120 ولت

,

20A Rectifier Module

,

110-120V Rectifier Module

اطلاعات اولیه
محل منبع: CN
نام تجاری: Eltek
گواهی: CE
شماره مدل: 241119.805
پرداخت

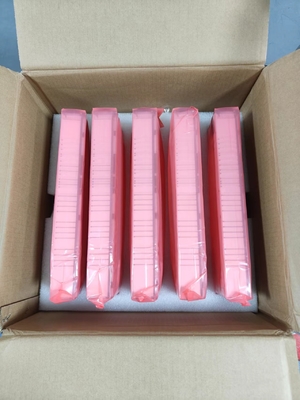

جزئیات بسته بندی: کارتن
زمان تحویل: 8-10 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 3000 عدد در ماه
توضیحات محصول

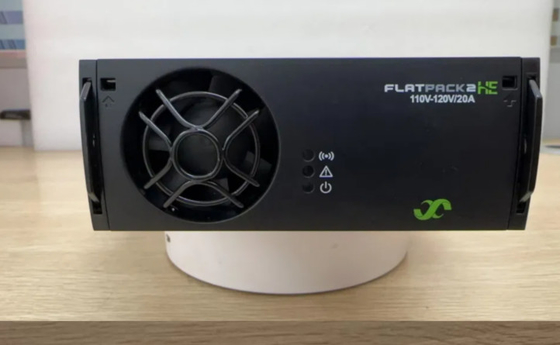

ماژول اصلاح کننده Eltek Flatpack2 110-120V/20A HE FLATPACK2 110/2000 HE ماژول کارایی بالا قسمت شماره 241119805 0

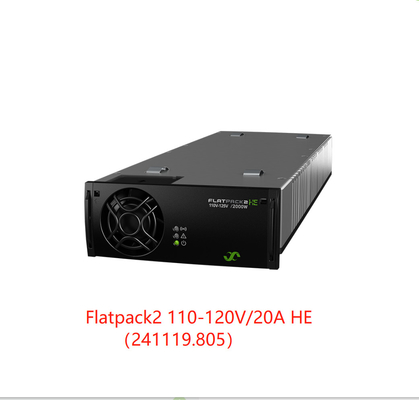

 ماژول یکسو کننده Eltek Flatpack2 110-120V/20A HE ماژول با راندمان بالا (شماره قطعه 241119.805)


FLATPACK2 110/2000 HE

Flatpack2 110-120V/20A HE

از زمان عرضه، خانواده Flatpack2 به طیف گسترده ای از توان نامی و ولتاژها گسترش یافته است.


Flatpack2 110-120V/20A HE

یکسو کننده با راندمان بالا و قابل اعتماد برای کاربردهای صنعتی


ویژگی های کلیدی

  • قابلیت اطمینان اثبات شده
  • چگالی توان بالا
  • انعطاف پذیری در کاربرد - 2 کیلو وات تا نصب چند کابینتی
  • ورودی DC را می پذیرد (مبدل DC/DC)
  • انطباق جهانی (CE، UL)
  • دریایی و
  • گواهینامه های فراساحلی
  • فناوری ثبت شده
  • کنترلرهای دیجیتال


پارامترها:




مدل 110 / 2000 HE WOR 110-120 / 20A HE
شماره قطعه 241115.805 241119.805
داده های ورودی
محدوده ولتاژ (اسمی) 185 - 275 V AC/ DC 176 - 277 V AC 1)
محدوده ولتاژ 85 - 300 V AC/ DC

85 - 305 V A 1)

C

فرکانس 0 - 66 هرتز 45 - 66 هرتز
حداکثر جریان 11.9 A RMS 18.64 ARMS
ضریب توان 0.99 (@ 50-100 % بار) 0.99 (@ 50-100 % بار)
THD (@ 230 VAC) < 5 % (@ بار کامل) < 4 % (@ بار کامل)
حفاظت وارستور برای محافظت گذرا، فیوز در هر دو خط، خاموش شدن بالای 300/305 ولت
داده های خروجی
ولتاژ پیش فرض 122.5 VDC
محدوده ولتاژ 89.22) - 171.6 VDC

90.02) - 151.25 VD 1)

C

# سلول Pb پشتیبانی شده (1.8 - 2.4 V DC/ سلول) 54 - 71 54 -60
# سلول NiCad پشتیبانی شده (1.05 - 1.65 V DC/ سلول) 85 - 104 86 - 91
حداکثر توان، ورودی اسمی 2000 W 3025 W1)
حداکثر توان، ورودی 85 ولت 850 W 1280 W
حداکثر جریان 16.7 A 20 A
زمان نگهداری، ولتاژ پیش فرض و بار 1500 وات 20 میلی‌ثانیه، VOUT > 99.7 VDC 10 میلی‌ثانیه، VOUT > 99.7 VDC
اشتراک جریان ±5% از حداکثر جریان از 10 تا 100% بار
تنظیم ولتاژ استاتیک ±0.5% از 10% تا 100% بار و ورودی اسمی
تنظیم ولتاژ دینامیکی ±5.0% برای تغییر بار 10-80% یا 80-10%، زمان تنظیم< 50ms
ریپل و نویز، پهنای باند 30 مگاهرتز < 500 mV PP
حفاظت خاموش شدن اضافه ولتاژ، ضد اتصال کوتاه، دمای بالا، محدود کننده جریان هجومی پلاگین داغ، دیود ORing
سایر مشخصات
راندمان > 94% > 94%
ایزولاسیون 3.0 kVAC – ورودی و خروجی، 1.5 kV AC – زمین ورودی، 1.5 kV DC – زمین خروجی 3 kVAC CAN – ورودی، 3kVAC CAN – خروجی
آلارم ها (LED قرمز) خاموش شدن برق کم، خاموش شدن دمای بالا و پایین، خرابی یکسو کننده، خاموش شدن اضافه ولتاژ در خروجی، خرابی فن، آلارم ولتاژ پایین، خرابی باس CAN
هشدارها (LED زرد) یکسو کننده در حالت کاهش توان، محدودیت جریان باتری از راه دور فعال شده است، ولتاژ ورودی خارج از محدوده، چشمک زدن در اضافه ولتاژ
عادی (LED سبز) ورودی و خروجی خوب است
MTBF (روش Telcordia SR-332 Issue I method III (a)) >391 000h (@T AMBIENT= 25°C) >400 000h (@T AMBIENT= 25°C)
دمای کارکرد (5 - 95% RH غیر متراکم) توان خروجی در بالا / به

-40 تا +75°C [ -40 تا +167°F]

+55°C / 1350W @ +75°C

-40 تا +75°C [ -40 تا +167°F]

+50°C / 1150 W @ +75°C

دمای ذخیره سازی -40 تا +85°C (-40 تا +185°F)، رطوبت 0 - 99% RH غیر متراکم
ابعاد [WxHxD] / وزن 109 x 41.5 x 327mm (WxHxD) [4.25 x 1.69 x 13”] / 1.950 kg [4.3lbs]
استانداردهای طراحی
ایمنی الکتریکی UL 60950 -1, EN 60950 -1, CSA 22.2
EMC

ETSI EN 300 386 V.1.3.2

EN 61000-6-1 / -2 / -3 / -4 / -5

هارمونیک های برق EN 61000 -3-2
محیط زیست

ETSI EN 300 019: 2-1 (کلاس 1.2)، 2-2 (کلاس 2.3) & 2-3 (کلاس 3.2)

ETSI EN 300 132-2

2011/ 65/ EU (RoHS) & 2008/ 98/EC (WEEE)

انطباق دریایی

(کلاس EMC B با فیلتر AC)

DnV Rules for Classification of Ships, High Speed & Light Craft and DnV Offshore Standards


-

1) مشخصات معتبر برای نسخه HW 2 و جدیدتر. برای بازبینی های قدیمی تر به DS:24111x.805.DS3 ver1 مراجعه کنید.

2) ولتاژ خروجی در بارهای سبک افزایش می یابد (< 1.6A)




ماژول اصلاح کننده Eltek Flatpack2 110-120V/20A HE FLATPACK2 110/2000 HE ماژول کارایی بالا قسمت شماره 241119805 1
 ماژول اصلاح کننده Eltek Flatpack2 110-120V/20A HE FLATPACK2 110/2000 HE ماژول کارایی بالا قسمت شماره 241119805 2

ماژول اصلاح کننده Eltek Flatpack2 110-120V/20A HE FLATPACK2 110/2000 HE ماژول کارایی بالا قسمت شماره 241119805 3

ماژول اصلاح کننده Eltek Flatpack2 110-120V/20A HE FLATPACK2 110/2000 HE ماژول کارایی بالا قسمت شماره 241119805 4

ماژول اصلاح کننده Eltek Flatpack2 110-120V/20A HE FLATPACK2 110/2000 HE ماژول کارایی بالا قسمت شماره 241119805 5ماژول اصلاح کننده Eltek Flatpack2 110-120V/20A HE FLATPACK2 110/2000 HE ماژول کارایی بالا قسمت شماره 241119805 6ماژول اصلاح کننده Eltek Flatpack2 110-120V/20A HE FLATPACK2 110/2000 HE ماژول کارایی بالا قسمت شماره 241119805 7

ماژول اصلاح کننده Eltek Flatpack2 110-120V/20A HE FLATPACK2 110/2000 HE ماژول کارایی بالا قسمت شماره 241119805 8
