منبع تغذیه سوئیچینگ سری AC/DC UHP UHP-750 UHP-1500

1 قطعه
MOQ
1 USD
قیمت
منبع تغذیه سوئیچینگ سری AC/DC UHP UHP-750 UHP-1500
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
بخش شماره نه: سری UHP
برند: یعنی خب
ظرفیت: 200W-2500W
ولتاژ خروجی: 3.3 ولت -50 ولت
ولتاژ ورودی: 90 ~ 264VAC
فرکانس: 47 ~ 63 هرتز
حفاظت: قدرت خروجی نامی 110 تا 140٪
Dimension: 194*55*26mm (L*W*H)
Weight: 0.468kg;24pcs/12.2kg/
بسته کیج: کارتن
برجسته کردن:

منبع تغذیه سوئیچینگ بسته UHP-750

,

منبع تغذیه سوئیچینگ بسته UHP-1500

,

سری UHP UHP-750
اطلاعات اولیه
محل منبع: CN
نام تجاری: MEAN WELL
گواهی: CE
شماره مدل: سری UHP
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 8-10 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 3000 عدد در ماه
توضیحات محصول

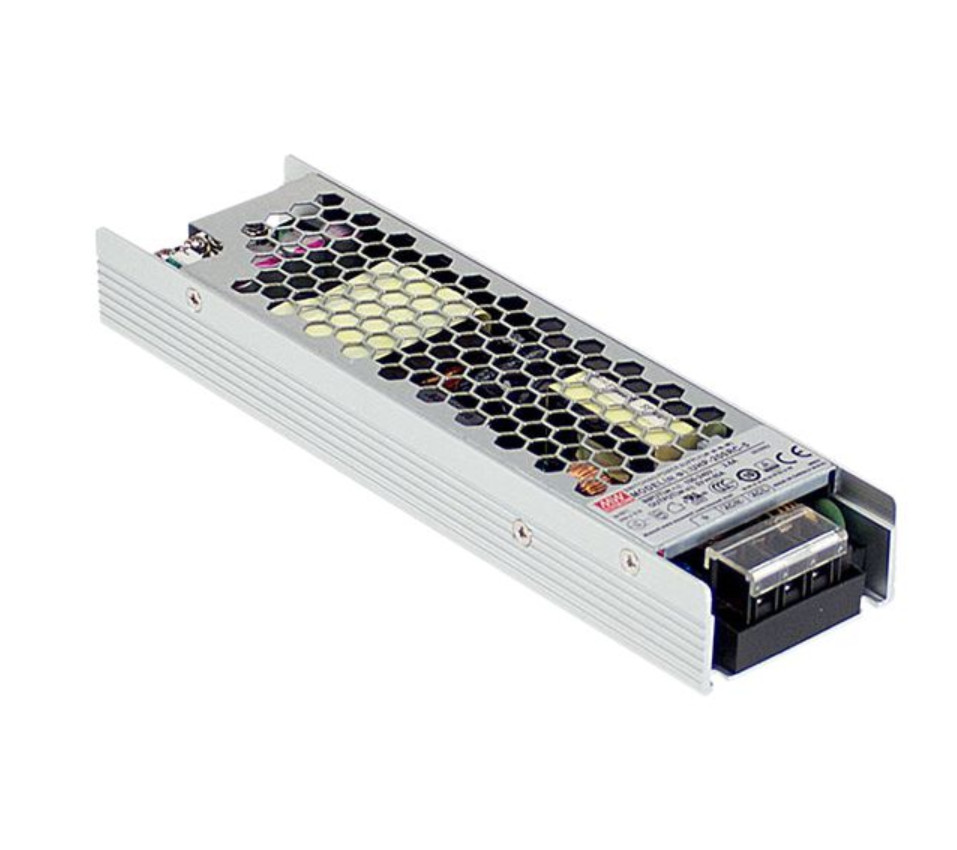

منبع تغذیه سوئیچینگ سری AC/DC UHP UHP-750 UHP-1500 0

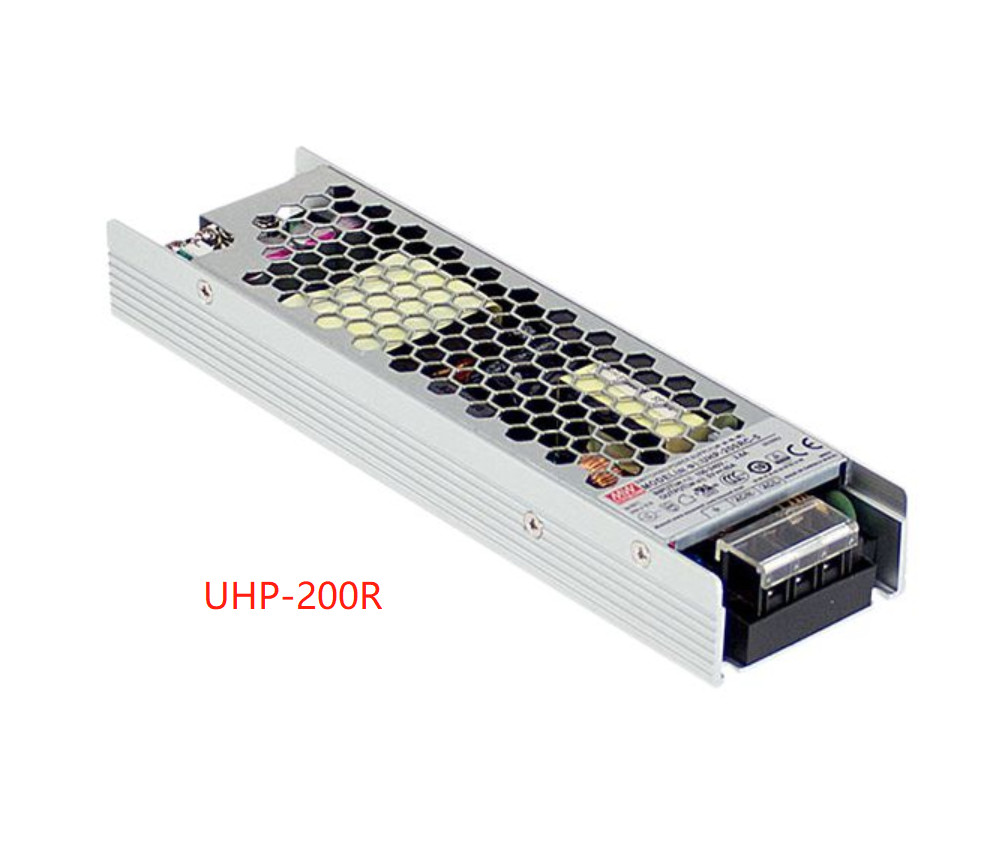

متوسط منبع برق سوئیچینگ بسته شده AC/DC UHP سری UHP-200(R) UHP-200A UHP-750 UHP-1500 UHP-2500


محدوده وات: 200W ~ 2500W


ویژگی ها:

  • لاغر و کمرنگ
  • طراحي بدون فن، هواي آزاد
  • عملکرد فعال PFC ساخته شده150٪
  • قابلیت بارگذاری حداکثر ((100ms)
  • خروجی ولتاژ بالا در دسترس برای نوع HV
  • سیگنال فعال DC OK و عملکرد اضافی ((اختیاری)
  • ارتفاع عملیاتی تا 5000 متر
  • شاخص LED برای قدرت روشن

پارامترها:



مدل UHP-200-33 UHP-200-42 UHP-200 -5 UHP-200 -12 UHP-200 -15 UHP-200 -24 UHP-200 -36 UHP-200 -48 UHP-200 -55






محصول

 ولتاژ DC 3.3V 4.2V 5 ولت 12 ولت 15 ولت 24 ولت 36 ولت ۴۸ ولت 55 ولت
در حال حاضر نامگذاری شده 40A 40A 40A 16.7A 13.4A 8.4A 5.6A 4.2A 3.6A
قدرت نامی ۱۳۲ وات 168W 200 وات 200.4W 201W 201.6W 201.6W 201.6W 201.6W
RIPPLE & NOISE (حداکثر)یادداشت.2 150mVp-p 150mVp-p 200mVp-p 240mVp-p 240mVp-p 240mVp-p 240mVp-p 300mVp-p 360mVp-p
ولتاژ ADJ. محدوده 3.2 تا 3.5 ولت 3.6 تا 4.4 ولت 4.5 تا 5.5 ولت 11.4 تا 12.6 ولت 14.3 ~ 15.8 ولت 22.8 تا 25.2 ولت 34.2~37.8 ولت 45.6 ~ 50.4 ولت ۴۵ تا ۵۸ ولت
تحمل ولتاژیادداشت.3 ±2.0% ±2.0% ±2.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0%
مقررات خط ±0.5٪ ±0.5٪ ±0.5٪ ± 0.3% ± 0.3% ± 0.3% ± 0.3% ± 0.3% ± 0.3%
مقررات بارگذاری ±1.0% ±1.0% ±1.0% ±0.5٪ ±0.5٪ ±0.5٪ ±0.5٪ ±0.5٪ ±0.5٪
زمان راه اندازی، زمان بالا رفتن 2000ms، 80ms/230VAC؛ 3000ms، 80ms/115VAC در بار کامل؛ 550ms/230VAC برای زمان تنظیم 55V
زمان نگه داری (نوع) 10ms/230VAC 10ms/115VAC





ورودی

 ولتاژ محدوده یادداشت.4 90 ~ 264VAC 127 ~ 370VDC
محدوده فرکانس ۴۷ تا ۶۳ هرتز
فاکتور قدرت (نوع) PF≥0.94/230VAC PF≥0.98/115VAC در حالت بارگذاری کامل
بهره وری (نوع) 89 درصد ۹۰ درصد 91 درصد ۹۳% 94 درصد 94 درصد 94 درصد 94 درصد 94 درصد
AC CURRENT (نوع) 2.2A/115VAC 1.1A/230VAC
در حال حاضر وارد شده (مثل)یادداشت.8 شروع سرد 40A/115VAC 80A/230VAC
جریان نشت <0.75mA / 240VAC



حفاظت


اضافه بار

 قدرت خروجی نامی 110 تا 140٪
نوع حفاظت: حالت هکک، پس از حذف وضعیت خطا به طور خودکار بهبود می یابد


ولتاژ فوق العاده

 3.8 تا 4.6 ولت 4.62 ~ 5.46 ولت 5.75 ~ 6.75 ولت 13.2 ~ 15.6 ولت 16.5 ~ 19.5 ولت 26.4 ~ 31.2 ولت 39.6 ~46.8 ولت 52.8 ~ 62.4 ولت 60 ~ 69 ولت
نوع حفاظت: ولتاژ O/O را قطع کنید، دوباره برای بازیابی برق روشن کنید
بیش از حد گرما نوع حفاظت: ولتاژ O/P یا حالت Hiccup را خاموش می کند، پس از کاهش دمای به طور خودکار بهبود می یابد


عملکرد

 DC OK SIGNAL ((اختیاری) درجه تماس ((حداکثر)):15Vdc/10mA بار مقاومت
بی فایده ((اختیاری) برای حفاظت از اتصال موازی: برای برنامه های موازی، هنگامی که یک PSU نمی تواند کار کند ، دیگری به طور خودکار فعال می شود. این می تواند از سقوط سیستم جلوگیری کند،و ارائه قابلیت اطمینان از سیستم



محیط زیست

 زمان کار -30 ~ +70°C ((به منحنی کاهش درجه مراجعه کنید))
رطوبت کاری 20 ~ 95٪ RH بدون فشرده سازی
زمان نگهداری، رطوبت -40 ~ +85°C، 10 ~ 95% RH بدون فشرده سازی
ضریب زمان ±0.03٪/°C (0 ~ 50°C)
ارتعاش 10 ~ 500 هرتز، 5G 10 دقیقه/1 چرخه، 60 دقیقه هر یک در امتداد محور X، Y، Z


ایمنی و EMC

(یادداشت 6)


استانداردهای ایمنی

UL 62368-1,TUV BS EN/EN62368-1,BS EN/EN60335-1 ((به استثنای 55V) ، CCC GB4943، EAC TP TC 004،

تایید BSMI CNS14336-1، طراحی به BS EN/EN61558-1،-2-16 مراجعه کنید
ولتاژ ایستاده I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC
مقاومت در برابر عایق I/P-O/P، I/P-FG، O/P-FG:100M Ohms/500VDC/25°C/70%RH
انتشار EMC انطباق با BS EN/EN55032، GB9254، کلاس B، BS EN/EN55014، BS EN/EN61000-3-2,-3,EAC TP TC 020,BSMI CNS13438
ایمنی الکترومغناطیسی انطباق با BS EN/EN61000-4-2،3,4,5,6,8,11;BS EN/EN61000-6-2 (BS EN/EN50082-2) ، سطح صنعت سنگین ، EAC TP TC 020


سایر

 MTBF 2472.1 K ساعت دقیقه Telcordia SR-332 (Bellcore) ؛ 257.0 K ساعت دقیقه MIL-HDBK-217F (25 °C)
ابعاد 194*55*26mm (L*W*H)
بسته بندی 0.468kg؛ 24pcs/12.2kg/0.49CUFT


توجه:

1تمام پارامترهای ذکر نشده به طور خاص در 230VAC ورودی، بار نامی و 25 °C دمای محیط اندازه گیری می شوند.

2. ریپل و سر و صدا در 20MHz پهنای باند با استفاده از یک 12 "پیچ دو سیم خم شده با یک 0.1uf و 47uf خازن موازی پایان می یابد اندازه گیری می شود.

3تحمل: شامل تنظیم تحمل، تنظیم خط و تنظیم بار است.

4. کاهش ولتاژ ممکن است تحت ولتاژ ورودی پایین مورد نیاز باشد. لطفاً برای جزئیات بیشتر منحنی کاهش ولتاژ را بررسی کنید.

5درجه حرارت محیط 5°C/1000m برای ارتفاع عملیاتی بیشتر از 2000m ((6500ft) مورد نیاز است.

6منبع برق یک قطعه ای است که باید در یک تجهیزات نهایی نصب شود. تجهیزات نهایی باید دوباره تأیید شود که هنوز هم با دستورالعمل های EMC مطابقت دارد.برای راهنمایی در مورد چگونگی انجام این آزمایشات EMC، لطفا به “بررسي EMI منابع برق قطعات٬ مراجعه کنید.”

(که در http://www.meanwell.com موجود است)

7. کارایی نوع R کمی کمتر از نوع خالی، با توجه به اندازه گیری واقعی.

8پارامتر جریان وارد کننده 10 درصد تحمل داره

※ اعلام مسئولیت محصول:برای اطلاعات دقیق، لطفا به https://www.meanwell.com/serviceDisclaimer.aspx
