Eltek Micropack 12V/120W WOR 12V 120W Rectifier Module No Part No 241120.300

1 قطعه
MOQ
1 USD
قیمت
Eltek Micropack 12V/120W WOR 12V 120W Rectifier Module No Part No 241120.300
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
بخش شماره نه: 241123.235
برندA: التک
نام مدل: Flatpack S 36V/1000W
بهره وری: 95%
ولتاژ AC ورودی: 80 - 300 VDC
ولتاژ DC ورودی: 85 - 300 VDC
قدرت خروجی: 1000 وات
جریان خروجی: 27،8 ADC
ولتاژ خروجی: 33 - 45 VDC
حداکثر ولتاژ خروجی: 21،5 VDC
برجسته کردن:

Eltek Micropack 12V/120W 241120.300

,

ماژول یکسو کننده WOR 12V 120W 241120.300

,

ماژول یکسو کننده 241120.300 WOR 12V 120W
اطلاعات اولیه
محل منبع: CN
نام تجاری: Eltek
گواهی: CE
شماره مدل: 241123.235
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 8-10 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 3000 عدد در ماه
توضیحات محصول

Eltek Micropack 12V/120W WOR 12V 120W Rectifier Module No Part No 241120.300 0

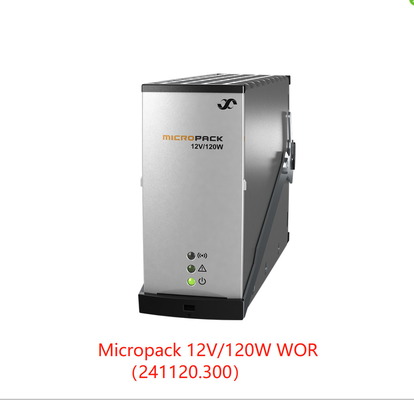

ماژول تنظیم کننده Eltek Micropack 12V/120W WOR 12V 120W (شماره بخش: 241120.300)

مایکروپاک 12V/120W WOR

سیستم مایکروپاک با خنک سازی کنوکشن طراحی شده است و برای کاربردهای کم انرژی طراحی شده است، اما هنوز هم با گزینه های عملکردی سیستم برای مطابقت با هر گونه نیاز است.

به عنوان یک سیستم مستقل یا یک سیستم انعطاف پذیر قابل تنظیم در قفسه استفاده کنید.


ماژول های قدرت ریلی DIN فشرده و کامل

سیستم برق مایکروپاک شبکه شما را یک قدم بیشتر گسترش می دهد. با محدوده های بارگیری معمولا بین 120 و 1000 و در گزینه های 12 و 24 و 48 واین سیستم برای کاربردهای متنوعی مناسب است.



ویژگی های اصلی

  • خنک شدن با کنککشن
  • اجازه ورودی 85 و 300 واک/Vdc را دارد
  • 12نسخه های خروجی 24 تا 30 و 48 ولت
  • پشتیبانی NiCad برای 12 و 24 Vdc
  • پالس سریع برای کمک به باز کردن بار MCB
  • تنظیم ولتاژ پوت متر برای ایستاده
  • تماس رله ماژول هشدار برای نظارت پایه بدون کنترل کننده
  • به اشتراک گذاری جریان فعال
  • رویکرد ماژولار در سطوح پشتی قابل نصب DIN-rail
  • تحویل بدون نیاز


پارامترها:


مدل 12V / 120W 24 ولت / 240 ولت 48 ولت / 250 ولت
شماره بخش 241120.300 241120.200 241120.100
اطلاعات ورودی


محدوده ولتاژ 85 - 300 ولت AC / DC 1)
محدوده ولتاژ (نامی) 130-275 ولت AC/DC ۱۸۵ - ۲۷۵ ولت AC/DC
فرکانس 0 - 66 هرتز 1)
حداکثر جریان، 230V ورودی / کلی (تکثیر) 0.6A / 2.0A 1.2A / 2.0A 1.2A / 1.9A
حداکثر جریان نشت خاک 2.0 mA (@ 250V AC/ 50Hz)
فاکتور قدرت 0.97 (@ 70 - 100٪ بار) 0.98 (@ 55 - 100٪ بار) 0.98 (@ 50 - 100٪ بار)
THD (@ 230 VAC) < 5٪ (@ 80 - 100٪ بار) < 5٪ (@ 50 - 100٪ بار) < 5٪ (@ 50 - 100٪ بار)
حفاظت واریستور برای حفاظت از دوران، فیوز در هر دو خط (2x 2.0 A) ، خاموش کردن بالاتر از 300 V AC / DC
داده های خروجی


ولتاژ پیش فرض 13.6 ولت DC 27.2 VDC 53.5 VDC
محدوده ولتاژ 10.7 - 18.0 ولت DC 21.5 - 36 VDC 43.5 تا 57.6 ولت DC
محدوده ولتاژ بدون کنترل کننده 10.7 - 15.0 ولت DC 21.5 - 30 VDC 43.5 تا 57.6 ولت DC
# سلول Pb پشتیبانی می شود (1.8 - 2.4 V DC / سلول) 6 تا 7 12 تا 15 24
# سلول NiCad پشتیبانی می شود (1.05 - 1.65 V DC / سلول) 10 - 11 2) 20 - 222) -
حداکثر قدرت، نامی / 60s افزایش 120 وات / 160 وات ۲۴۰ وات / ۳۱۵ وات 250 وات / -
حداکثر جریان، @12/ 24/ 48V DC / تقویت / QT3) 10A / 15A / 55A 10A / 15A / 55A 5 A / - / -
به اشتراک گذاری فعلی ±5٪ از حداکثر جریان از 10 تا 100٪ بار
تنظیم ولتاژ ایستاتیک ± 0.5٪ از 10٪ تا 100٪ بار و ورودی اسمی
تنظیم ولتاژ دینامیک ± 5٪ < 10ms، گام بار 10٪ تا 90٪ یا برعکس در ولتاژ خروجی اسمی
زمان توقف، ولتاژ پیش فرض و قدرت کامل 20 ms، V OUT > 10.7 VDC 20 ms، VOUT > 21.5 VDC 20 ms، VOUT > 43 VDC
موج و سر و صدا، 30 مگاهرتز b.w / psophometric < 200 mV PP / 5 mV RMS < 200 mV PP / 5 mV RMS < 150 mV PP / 2 mV RMS
حفاظت خاموش کردن ولتاژ بیش از حد، مدار کوتاه، دمای بالا، محدود کردن جریان وارد کننده گرم، فیوز
مشخصات دیگر


کارایی @ ورودی/خرید نامی، اوج/ محدوده 89.5٪ / > 88٪، 50-100٪ بار 93.0٪ / >92٪، 50-100٪ بار 93.6٪ / >93٪، 50-100٪ بار
انزوا 3.0 kVAC input و output، 1.5 kV AC input زمین، 0.5 kV DC output زمین
آژیر: LED قرمز روشن خاموش شدن برق کم، خاموش شدن دمای بالا و پایین، شکست اصلاح کننده، خاموش شدن ولتاژ بالا در خروجی، شکست فن، هشدار ولتاژ پایین، شکست اتوبوس CAN
هشدار: LED زرد روشن اصلاح کننده در حالت کاهش قدرت، محدوده جریان باتری از راه دور فعال شده، ولتاژ ورودی خارج از محدوده، در حالت ولتاژ بیش از حد در حال چرخش است
نورمال (کار کردن ماژول): LED سبز " روشن"
خروجی هشدار (عزل شده) NO (+پایان مثبت) ، COM (-پایان منفی). 60 V / 100 mA حداکثر
MTBF (طریقه III (a) در سری I از مدل Telcordia SR-332) >480 000h (@T AMBIENT= 25°C) >480 000h (@T AMBIENT= 25°C) > 500000 ساعت (@T AMBIENT= 25°C)
دمای عملیاتی (۵-۹۵٪ RH بدون تهویه) نرخ قدرت خروجی بالاتر از temp / to

-40 تا +70 درجه سانتیگراد [ -40 °F + 158 °F]

+55°C / 50W @ +70°C

-40 تا +60°C [-40 تا +142°F]

+45°C / 80W @ +60°C

-40 تا +75°C

+55°C / 140W @ +75°C
دمای ذخیره سازی -40 تا +85°C (-40 تا +185°F) ، رطوبت 0 - 99% RH بدون فشرده سازی
ابعاد [WxHxD] / وزن 39.0 x 88.5 x 149mm [1.54 x 3.48 x 5.87"] / 0.5 kg [1.1 پوند]
استانداردهای طراحی
ایمنی برق UL 60950-1، EN 60950-1، CSA 22.2
EMC

ETSI EN 300 386 V1.3.2

EN 61000-6-1 / -2 / -3 / -4 / -5 4)
هارمونیک های اصلی EN 61000 -3-2
محیط زیست

ETSI EN 300 019: 2 -1 (کلاس 1.2), 2-2 (کلاس 2.3) & 2-3 (کلاس 3.2)

ETSI EN 300 132-2

2002/ 95/ EC (RoHS) و 2002/ 96/ EC (WEEE)

انطباق دریایی

(کلاس EMC B با فیلتر AC)

 قوانین DnV برای طبقه بندی کشتی ها، قایق های سریع و سبک و استانداردهای دریایی DnV

1) پشتیبانی DC برای 241120.200 با FW اصلی 404088.009 (از HW نسخه 1.2) و 241120.100 از HW نسخه 2

2) 11/ 22 سلول با حداکثر ولتاژ افزایش 1.636 V DC/ سلول

3) عملکرد Quick-Trip، اگر V OUT = 5 VDC یک پالس 35 ms جریان تولید می شود برای کمک به فيوز / MCB در شاخه مدار کوتاه
