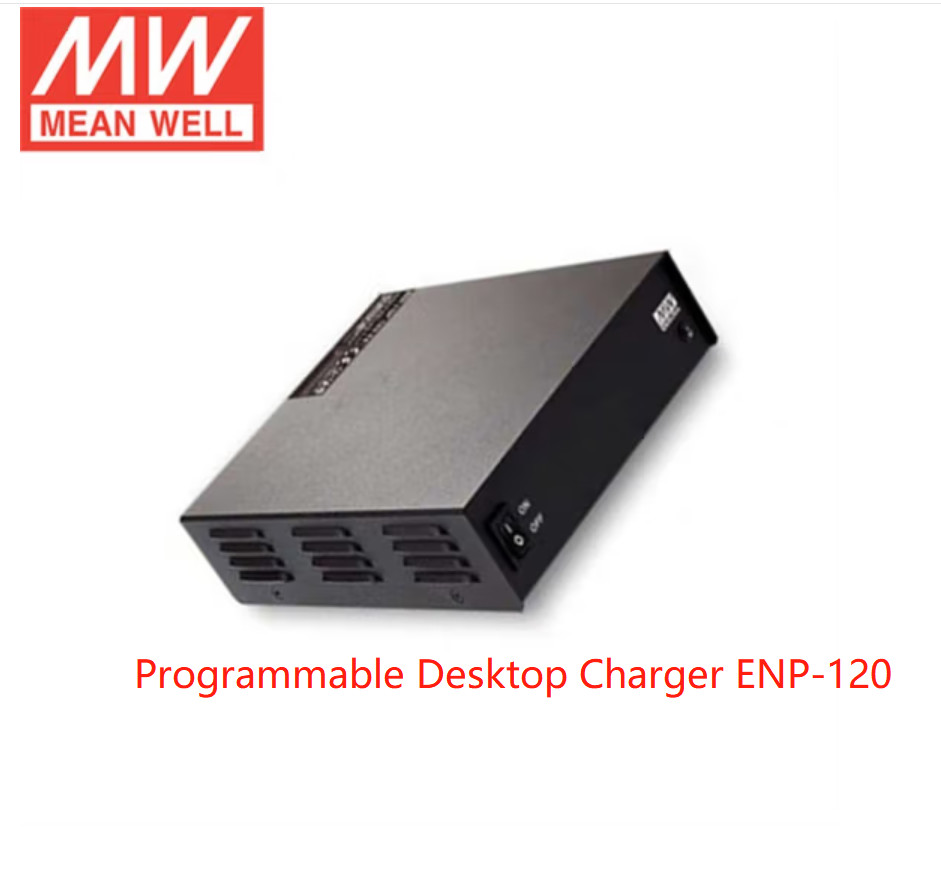

شارژر رومیزی قابل برنامه ریزی Mean Well نوع قابل حمل ENP-120 ENP-180 ENC-120 شارژر 120W-360W
توان:
ENP-120 / ENP-180 / ENP-240 / ENP-360
شارژر:
ENC-120 / ENC-180 / ENC-240 / ENC-360
ویژگی ها:
ENC: شارژر قابل برنامه ریزی
ENP: منبع تغذیه سوئیچینگ رومیزی سطح VI
ولتاژ شارژ، جریان شارژ و زمان پایان را می توان از طریق SBP-001 برنامه ریزی کرد
NTC برای جبران دما (سری ENC)
طراحی بدون فن و بدون صدا
محافظت ها: اتصال کوتاه، ولتاژ بیش از حد، محافظت از دمای بیش از حد (سری ENC/ENP). باتری زیر ولتاژ، باتری بیش از ولتاژ، محافظت از قطبیت معکوس (فقط برای سری ENC)
مناسب برای باتری های سرب اسید
3 سال گارانتی
فنی
| مدل |
ENP-120-12 |
ENP-120-24 |
ENP-120-48 |
|
خروجی
|
ولتاژ DC |
13.8V |
27.6V |
55.2V |
| جریان نامی |
8.7A |
4.3A |
2.2A |
| جریان |
نامی |
0 ~ 8.7A |
0 ~ 4.3A |
0 ~ 2.2A |
| اوج |
توجه.2 |
10.9A |
5.38A |
2.75A |
| وات |
نامی |
120W |
119W |
121W |
| اوج |
توجه.2 |
150.4W |
148.5W |
151.8W |
| ریپل و نویز (حداکثر)توجه.3 |
150mVp-p |
150mVp-p |
350mVp-p |
| محدوده تنظیم ولتاژ |
11.5 ~ 15V |
23.5 ~ 30V |
47.5 ~ 58.8V |
| تحمل ولتاژتوجه.4 |
±1.0% |
±1.0% |
±1.0% |
| خط تنظیم توجه.5 |
±0.5% |
±0.5% |
±0.5% |
| تنظیم بار |
توجه.6 |
±2.0% |
±1.0% |
±0.5% |
| راه اندازی، زمان افزایش |
توجه.7 |
1000ms، 100ms در بار کامل |
| زمان نگه داشتن (معمولی) |
20ms در بار کامل |
|
ورودی
|
محدوده ولتاژ |
توجه.8 |
90 ~ 264VAC |
127 ~ 370VDC |
|
| محدوده فرکانس |
47 ~ 63Hz |
| ضریب توان (معمولی) |
PF>0.98/115VAC, PF>0.95/230VAC در بار کامل |
| راندمان (معمولی) |
89.5% |
91% |
91.5% |
| جریان AC (معمولی) |
1.25A/115VAC |
0.63A/230VAC |
|
| جریان هجومی (معمولی) |
شروع سرد 65A در 230VAC |
| جریان نشتی |
<3.5mA / 240VAC |
| مصرف برق بدون بار |
<0.15W |
|
محافظت
|
اتصال کوتاه |
نوع حفاظت: محدود کردن جریان ثابت، پس از رفع شرایط خطا به طور خودکار بازیابی می شود |
|
اضافه بار
|
به طور معمول در 110 ~ 125٪ توان خروجی نامی برای بیش از 3 ثانیه کار می کند و به محدود کردن جریان ثابت تغییر می یابد، با بازیابی خودکار پس از حذف شرایط بار اوج |
| محدود کردن جریان ثابت، اگر >125٪ توان نامی، با بازیابی خودکار پس از حذف شرایط اضافه بار |
| ولتاژ بیش از حد |
15.5 ~ 18.2V |
31 ~ 36.5V |
62.1 ~ 72.9V |
| نوع حفاظت: خاموش کردن ولتاژ خروجی، روشن کردن مجدد برای بازیابی |
| دمای بیش از حد |
خاموش کردن ولتاژ خروجی، پس از کاهش دما به طور خودکار بازیابی می شود |
|
محیط
|
دمای کار |
-30 ~ +70℃ (به "منحنی کاهش توان" مراجعه کنید) |
| رطوبت کاری |
20 ~ 95٪ RH غیر متراکم |
| دمای ذخیره سازی، رطوبت |
-40 ~ +85℃، 10 ~ 95٪ RH غیر متراکم |
| ضریب دما |
±0.05%/℃ (0 ~ 50℃) |
| لرزش |
10 ~ 500Hz، 2G 10min./1cycle، 60min. هر کدام در امتداد محورهای X، Y، Z |
|
ایمنی و EMC
(توجه 9)
|
استانداردهای ایمنی |
IEC62368-1، UL62368-1، EAC TP TC 004 تایید شده است. با BS EN/EN62368-1 مطابقت دارد |
| ولتاژ مقاومت |
I/P-O/P:3KVAC |
I/P-FG:2KVAC O/P-FG:0.5KVAC |
|
| مقاومت عایق |
I/P-O/P, I/P-FG, O/P-FG:100M اهم / 500VDC / 25℃/ 70% RH |
|
انتشار EMC
|
پارامتر |
استاندارد |
سطح تست / یادداشت |
| هدایت شده |
BS EN/EN55032 (CISPR32) / FCC PART15 (CISPR22) |
کلاس B |
| تابشی |
BS EN/EN55032 (CISPR32) / FCC PART15 (CISPR22) |
کلاس B |
| جریان هارمونیک |
BS EN/EN61000-3-2 |
----- |
| سوسو زدن ولتاژ |
BS EN/EN61000-3-3 |
----- |
|
ایمنی EMC
|
BS EN/EN55024 |
| پارامتر |
استاندارد |
سطح تست / یادداشت |
| ESD |
BS EN/EN61000-4-2 |
سطح 3، 8KV هوا. سطح 2، 4KV تماس |
| تابشی |
BS EN/EN61000-4-3 |
سطح 2، 3V/m |
| EFT / Burst |
BS EN/EN61000-4-4 |
سطح 2، 1KV |
| افزایش |
BS EN/EN61000-4-5 |
سطح 2، 1KV/Line-Line، سطح 3، 2KV/Line-Earth |
| هدایت شده |
BS EN/EN61000-4-6 |
سطح 2، 3Vrms |
| میدان مغناطیسی |
BS EN/EN61000-4-8 |
سطح 1، 1A/m |
| افت ولتاژ و وقفه ها |
BS EN/EN61000-4-11 |
>95٪ افت 0.5 دوره، 30٪ افت 25 دوره،
>95٪ وقفه 250 دوره
|
|
موارد دیگر
|
MTBF |
1997.9K ساعت حداقل |
Telcordia SR-332 (Bellcore) ; 257.1K ساعت حداقل |
MIL-HDBK-217F (25℃) |
| ابعاد |
192*178*45.5mm (L*W*H) |
| بسته بندی |
0.98 کیلوگرم. 10 عدد/10.8 کیلوگرم /1.38CUFT |
| توجه |
1. تمام پارامترهای ذکر نشده به طور ویژه در ورودی 230VAC، بار نامی و 25℃ دمای محیط اندازه گیری می شوند.
2. جریان اوج یا توان اوج تا 3 ثانیه ارائه می شود.
3. ریپل و نویز با استفاده از یک جفت سیم پیچ خورده 12 اینچی که با یک خازن موازی 0.1uf و 47uf خاتمه یافته است، در پهنای باند 20 مگاهرتز اندازه گیری می شود.
4. تحمل: شامل تحمل تنظیم، تنظیم خط و تنظیم بار می شود.
5. تنظیم خط از خط کم به خط زیاد در بار نامی اندازه گیری می شود.
6. تنظیم بار از 0٪ تا 100٪ بار نامی اندازه گیری می شود.
7. طول زمان تنظیم در اولین راه اندازی سرد اندازه گیری می شود. روشن/خاموش کردن منبع تغذیه خیلی سریع ممکن است منجر به افزایش زمان تنظیم شود.
8. کاهش توان ممکن است در ولتاژهای ورودی کم مورد نیاز باشد. لطفاً برای جزئیات بیشتر، منحنی کاهش توان را بررسی کنید.
9. منبع تغذیه به عنوان یک واحد مستقل در نظر گرفته می شود، اما تجهیزات نهایی هنوز باید تأیید کنند که کل سیستم با دستورالعمل های EMC مطابقت دارد.
برای راهنمایی در مورد نحوه انجام این آزمایشات EMC، لطفاً به «آزمایش EMI منابع تغذیه اجزای سازنده» مراجعه کنید.
(همانطور که در http://www.meanwell.com موجود است)
10. کاهش دمای محیط 3.5℃/1000 متر با مدل های بدون فن و 5℃/1000 متر با مدل های فن برای ارتفاع عملیاتی بالاتر از 2000 متر (6500 فوت).
