| مدل |
12 ولت / 120 وات |

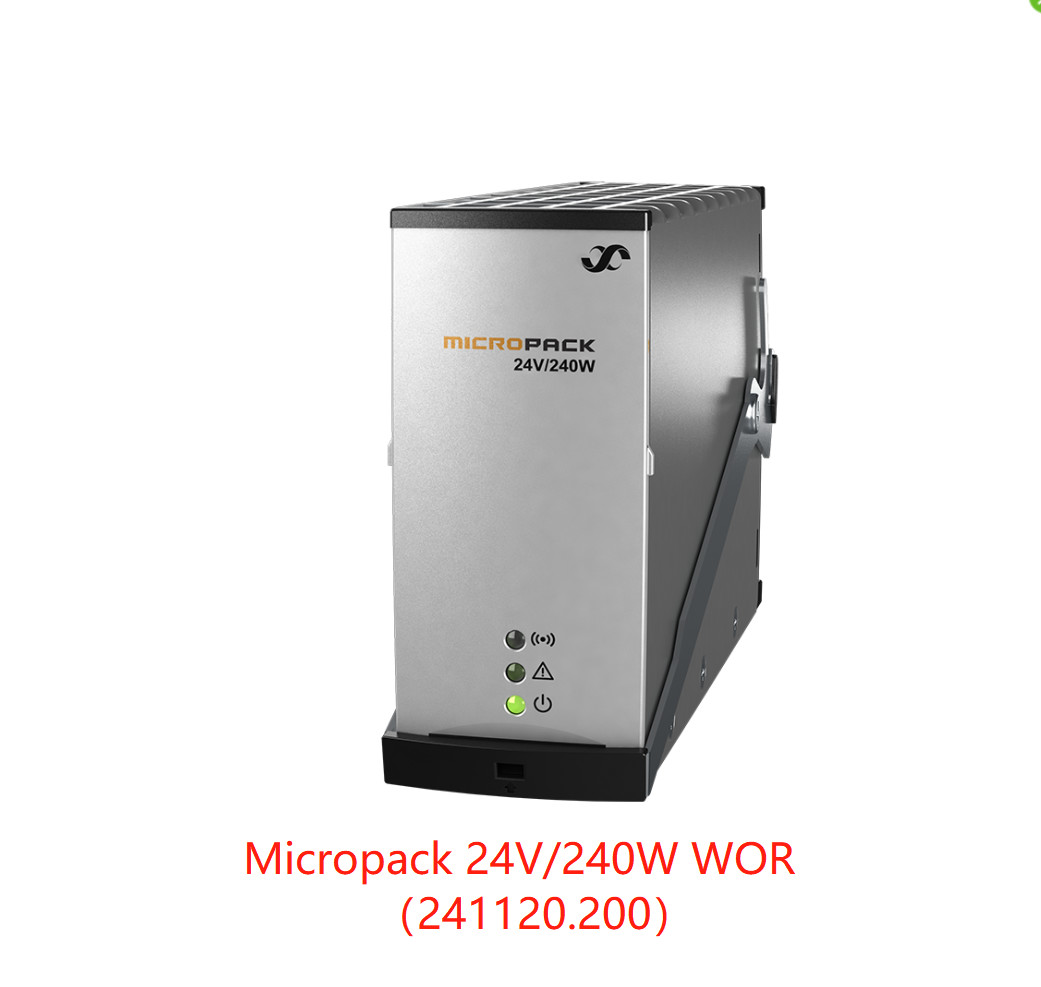

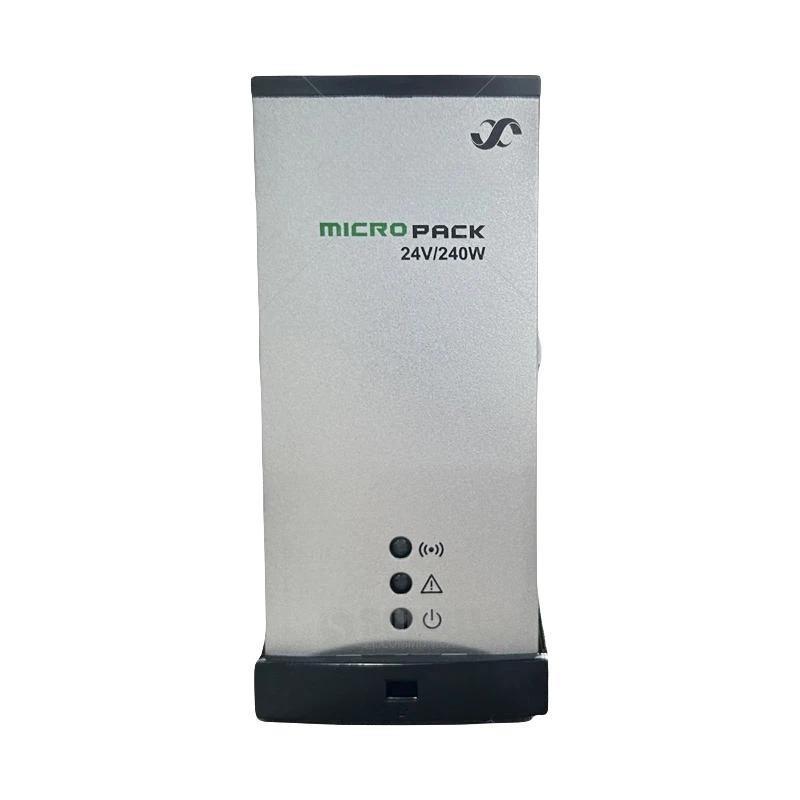

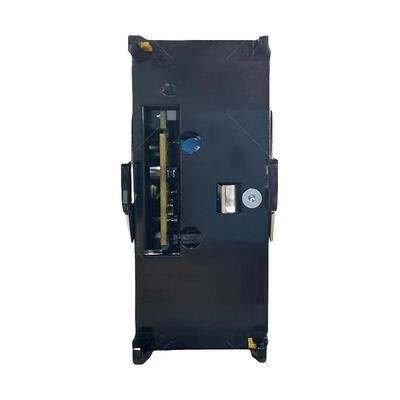

24 ولت / 240 وات |
48 ولت / 250 وات |
| شماره قطعه |
241120.300 |

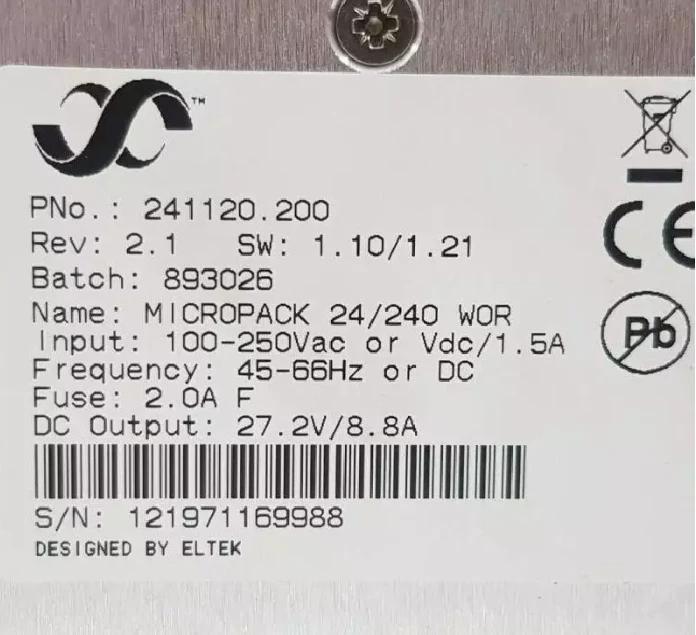

241120.200 |
241120.100 |
| داده های ورودی |
|
|
|
| محدوده ولتاژ |
85 - 300 ولت AC/DC 1) |
| محدوده ولتاژ (اسمی) |
130 - 275 ولت AC/DC |
185 - 275 ولت AC/DC 1) |
| فرکانس |
0 - 66 هرتز 1) |
| حداکثر جریان، ورودی 230 ولت / کلی (تقویت) |
0.6 A / 2.0 A |
1.2 A / 2.0 A |
1.2 A / 1.9 A |
| حداکثر جریان نشتی زمین |
2.0 میلی آمپر (@ 250 ولت AC / 50 هرتز) |
| ضریب قدرت |
0.97 (@ 70 - 100 % بار) |
0.98 (@ 55 - 100 % بار) |
0.98 (@ 50 - 100 % بار) |
| THD (@ 230 VAC) |
< 5 % (@ 80 - 100 % بار) |
< 5 % (@ 50 - 100 % بار) |
< 5 % (@ 50 - 100 % بار) |
| حفاظت |
واریستور برای حفاظت گذرا، فیوز در هر دو خط (2x 2.0 A)، خاموش شدن بالای 300 ولت AC/DC |
| داده های خروجی |
|
|
|
| ولتاژ پیش فرض |
13.6 ولت DC |
27.2 VDC |
53.5 VDC |
| محدوده ولتاژ |
10.7 - 18.0 V DC |
21.5 - 36 VDC |
43.5 - 57.6 V DC |
| محدوده ولتاژ بدون کنترلر |
10.7 - 15.0 V DC |
21.5 - 30 VDC |
43.5 - 57.6 V DC |
| # سلول Pb پشتیبانی می شود (1.8 - 2.4 V DC/cell) |
6 - 7 |
12 - 15 |
24 |
| # سلول NiCad پشتیبانی می شود (1.05 - 1.65 V DC/cell) |
10 - 11 2) |
20 - 222) |
- |
| حداکثر توان، اسمی / تقویت 60 ثانیه |
120 وات / 160 وات |
240 وات / 315 وات |
250 وات / - |
| حداکثر جریان، @ 12 / 24 / 48 ولت DC / تقویت / QT3) |
10 A / 15 A / 55 A |
10 A / 15 A / 55 A |
5 A / - / - |
| اشتراک گذاری فعلی |
± 5٪ جریان حداکثر از 10 تا 100٪ بار |
| تنظیم ولتاژ استاتیک ± |
0.5% از 10% تا 100% بار و ورودی اسمی |
| تنظیم ولتاژ دینامیکی |
± 5٪ < 10ms، مرحله بارگذاری 10٪ تا 90٪ یا مخالف در ولتاژ خروجی اسمی |
| زمان توقف، ولتاژ پیش فرض و توان کامل |
20 میلی ثانیه، V OUT > 10.7 VDC |
20 میلی ثانیه، VOUT > 21.5 VDC |
20 میلی ثانیه، VOUT > 43 VDC |
| ریپل و نویز، 30 مگاهرتز bw / psophometric |
< 200 میلی ولت PP / 5 میلی ولت RMS |
< 200 میلی ولت PP / 5 میلی ولت RMS |
< 150 میلی ولت PP / 2 میلی ولت RMS |
| حفاظت |
خاموشی اضافه ولتاژ، مقاوم در برابر اتصال کوتاه، دمای بالا، محدود کردن جریان هجومی داغ، فیوز |
| سایر مشخصات |
|
|
|
| بازده @ ورودی/خروجی اسمی، پیک/محدوده |
89.5٪ /> 88٪، 50-100٪ بار |
93.0٪ / > 92٪، 50-100٪ بار |
93.6٪ / > 93٪، 50-100٪ بار |
| انزوا |
3.0 کیلو ولت - ورودی و خروجی، 1.5 کیلو ولت AC - زمین ورودی، 0.5 کیلو ولت DC - زمین خروجی |
| هشدارها: LED قرمز روشن است |
خاموشی شبکه کم، خاموش شدن دمای بالا و پایین، خرابی یکسو کننده، خاموش شدن بیش از حد ولتاژ در خروجی، خرابی فن، هشدار ولتاژ پایین، خرابی باس CAN |
| هشدارها: LED زرد روشن |
یکسو کننده در حالت کاهش توان، محدودیت جریان باتری از راه دور فعال شده، ولتاژ ورودی خارج از محدوده، چشمک زدن در ولتاژ اضافه |
| معمولی (ماژول در حال اجرا): LED سبز "روشن" |
|
| خروجی زنگ هشدار (ایزوله) |
NO (+ ترمینال مثبت)، COM (ترمینال منفی).حداکثر 60 ولت / 100 میلی آمپر |
| MTBF (Telcordia SR-332 شماره اول روش III (a)) |
>480 000h (@T AMBIENT= 25°C) |
>480 000h (@T AMBIENT= 25°C) |
>500 000 ساعت (@T AMBIENT= 25°C) |
| دمای کارکرد (5 - 95% RH غیر ثابت.) توان خروجی از دمای بالاتر از دمای / تا |
-40 تا +70 درجه سانتیگراد [-40 - +158 درجه فارنهایت]
+55 درجه سانتیگراد / 50 وات @ +70 درجه سانتیگراد
|
-40 تا 60+ درجه سانتی گراد [40- تا 142+ درجه فارنهایت]
+45 درجه سانتیگراد / 80 وات @ +60 درجه سانتیگراد
|
-40 تا +75 درجه سانتی گراد [40- تا +167 درجه فارنهایت]
+55 درجه سانتیگراد / 140 وات @ +75 درجه سانتیگراد
|
| دمای ذخیره سازی |
40- تا 85+ درجه سانتی گراد (40- تا 185+ درجه فارنهایت)، رطوبت 0 - 99 درصد RH غیر متراکم |
| ابعاد [WxHxD] / وزن |
39.0 x 88.5 x 149 mm [1.54 x 3.48 x 5.87 اینچ] / 0.5 کیلوگرم [1.1 پوند] |
| استانداردهای طراحی |
|
| ایمنی الکتریکی |
UL 60950 -1، EN 60950 -1، CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5 4)
|
| هارمونیک های اصلی |
EN 61000 -3-2 |
| محیط |
ETSI EN 300 019: 2 -1 (کلاس 1.2)، 2-2 (کلاس 2.3) و 2-3 (کلاس 3.2)
ETSI EN 300 132-2
2002/95/EC (RoHS) و 2002/96/ EC (WEEE)
|
|
انطباق دریایی
(EMC کلاس B با فیلتر AC)
|
قوانین DnV برای طبقه بندی کشتی ها، کشتی های پرسرعت و سبک و استانداردهای DnV فراساحل |
|
1) پشتیبانی DC برای 241120.200 با FW اولیه 404088.009 (از نسخه HW 1.2) و 241120.100 از نسخه 2 HW
2) 11/22 سلول با حداکثر ولتاژ تقویت 1.636 V DC / سلول
3) تابع Quick-Trip، اگر V OUT = 5 VDC، یک پالس جریان 35 میلی ثانیه برای کمک به فیوز / MCB در شاخه اتصال کوتاه ایجاد شود.
4) فقط 12 ولت و 24 ولت
|
