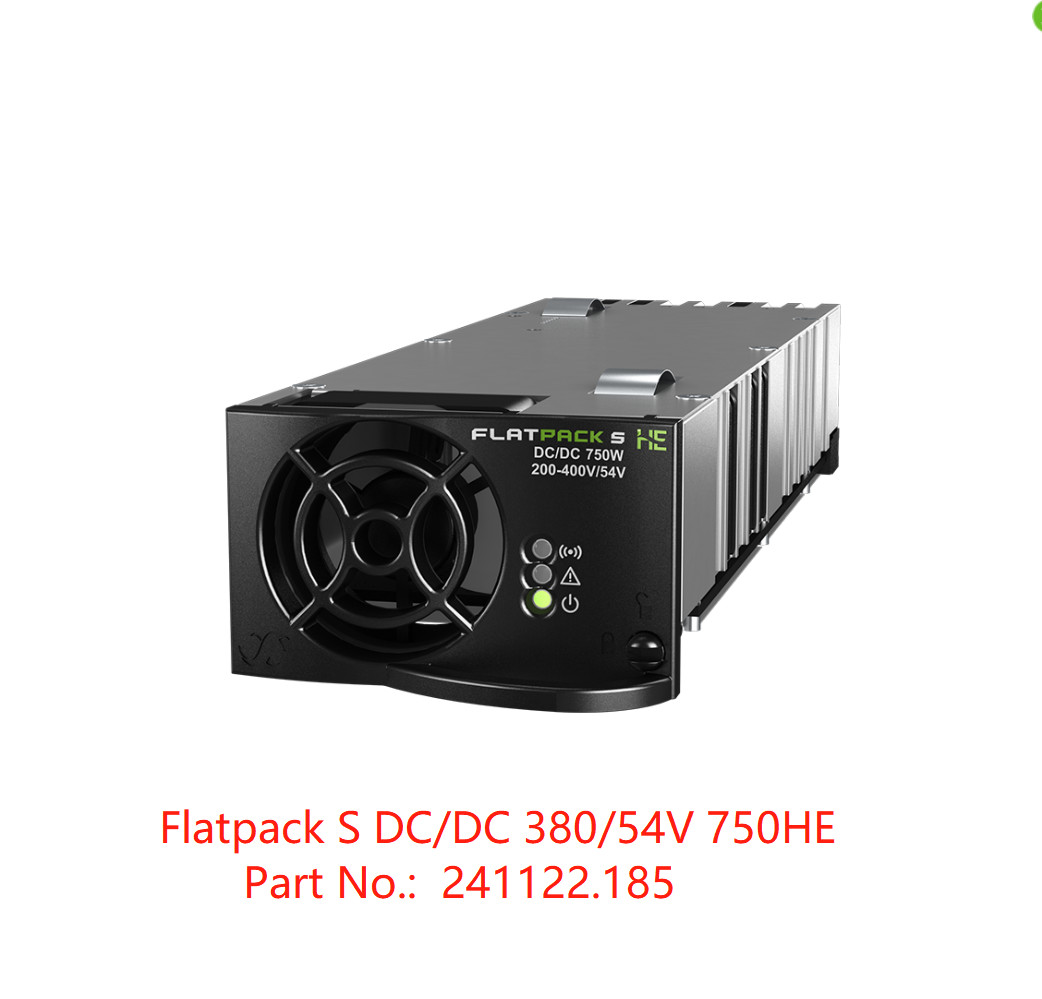

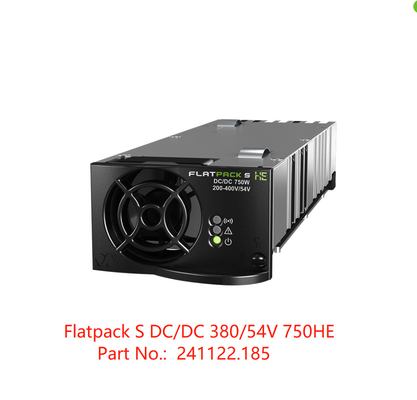

مبدل Eltek Flatpack S DC/DC 380/54V 750HE مبدل Compact HE برای مخابرات کوچک به متوسط 241122.185
مبدل Eltek Flatpack S DC/DC 380/54V 750HE مبدل فشرده HE برای کاربردهای مخابراتی کوچک و متوسط (شماره قطعه 241122.185)
مبدل Flatpack S DC/DC دارای مشخصات مخابراتی، راندمان بالا، حفاظت از ORing در خروجی و قدرت بالا در یک جعبه کوچک با عمق 217 میلی متر است.راندمان بالای آن به راندمان کلی تغذیه برق DC از راه دور کمک می کند و از این رو مورد تجاری برای
انتخاب چنین راه حلی برای تامین انرژی سایت های راه دور. ابعاد کوچک آن را برای ادغام در رک های سرور سفارشی عالی می کند.
ویژگی های کلیدی:
ویژگی های کلیدی
• کم اهمیت
• کوتاه
• چگالی توان – 19.5 W/INCH3
• راندمان بالا
• حفاظت از سنگ معدن روی خروجی
• HOT PLUGGABLE
• کلید ولتاژ و برق
برنامه های کاربردی
مخابرات - ثابت
• مبدل انتهایی از راه دور برای DSLAM
TELECOM - موبایل / بی سیم
• سیستم های آنتن توزیع شده
• افزایش دهنده برد برای سرهای رادیویی از راه دور
مراکز داده
• تبدیل قدرت جلویی / درون رک
مولفه های :
مبدل Flatpack S DC/DC |
|
مدل | FLATPACK S DCDC 380/54 750 |
شماره قطعه | 241122.185 |
داده های ورودی | |
ولتاژ (اسمی) | 300 - 400 VDC |
ولتاژ (محدوده کاری) | 200 - 400 VDC |
فعلی (حداکثر) | 2.9 ADC |
حفاظت | فیوز در مثبت و منفی قطبیت معکوس غیر حساس خاموش شدن بالای 410 VDC |
داده های خروجی | |
ولتاژ (ثابت) | 54 VDC |
توان (حداکثر) @ ورودی اسمی | 750 وات |
برق (حداکثر) @ ورودی 200 VDC | 500 وات |
جریان (حداکثر) @ ورودی اسمی | 13.8 A (@VOUT < 54 VDC) |
زمان نگه داشتن، حداکثر توان خروجی | > 10 میلی ثانیه؛ولتاژ خروجی > 41 VDC |
اشتراک گذاری فعلی (10 - 100٪ بار) | ± 5٪ جریان حداکثر از 10 تا 100٪ بار |
تنظیم ولتاژ استاتیک (10 تا 100 درصد بار) | ± 0.5٪ |
تنظیم ولتاژ دینامیک | ± 5.0٪ برای 10-90٪ یا 90-10٪ تغییرات بار، زمان تنظیم <50ms |
موج دار شدن | < 150 mVPP، پهنای باند 30 مگاهرتز |
حفاظت | ORing FET |
ضد اتصال کوتاه | |
حفاظت در دمای بالا | |
خاموش شدن بیش از حد ولتاژ | |
سایر مشخصات | |
بهره وری | > 96 درصد |
انزوا |
4.2 kVDC - ورودی به خروجی 2.25 kVDC - ورودی به زمین 710 VDC - خروجی به زمین |
آلارم ها: LED قرمز |
ولتاژ ورودی کم و زیاد، خاموش شدن دمای بالا و پایین، خرابی یکسو کننده، خاموش شدن اضافه ولتاژ در خروجی، خرابی فن هنگام توقف فن، هشدار ولتاژ پایین خروجی، خرابی باس CAN |
هشدارها: LED زرد | مبدل در حالت کاهش نرخ برق، محدودیت جریان خروجی از راه دور فعال شده، ولتاژ ورودی خارج از محدوده، چشمک زدن در هنگام اضافه ولتاژ، قطع ارتباط CAN با کنترلر |
عملکرد عادی: LED سبز | |
رله هشدار (NO - با قطع برق باز می شود) | روی هشدارها باز می شود1)و کمبود ولتاژ ورودی |
MTBF (Telcordia SR-332 شماره اول روش III (a)) | > 350 000 (@ Tambient: 25 درجه سانتیگراد) |
دمای کارکرد (5 تا 95% RH n. هوم.) حداکثر توان خروجی از درجه حرارت / به کاهش می یابد |
-40 تا + 85 درجه سانتی گراد [-40 تا +185 درجه فارنهایت] 60 درجه سانتی گراد [140 درجه فارنهایت] / 500 وات @ 70 درجه سانتی گراد [158 درجه فارنهایت] / 125 وات @ 85 درجه سانتی گراد [185 درجه فارنهایت] |
دمای ذخیره سازی | 40- تا 85+ درجه سانتی گراد (40- تا 185+ درجه فارنهایت)، رطوبت 0 - 99 درصد RH غیر متراکم |
ابعاد [WxHxD] / وزن | 72 × 40 × 217 میلی متر2)(2.84 x 1.57 x 8.54 اینچ)2)/ < 850 گرم (1.9 پوند) |
استانداردهای طراحی | |
ایمنی الکتریکی | UL 60950-1:2011، EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
EMC |
ETSI EN 300 386 v1.6.1، FCC CFR 47 قسمت 15:2013 EN 61000-6-1:2007، -6-2:2005، - 6-3:2007 + A1:2010، - 6-4:2007 + A1:2010 |
محیط |
ETSI EN 300 019: 2-1 (کلاس 1.2)، 2-2 (کلاس 2.3) و 2-3 (کلاس 3.2) مطابق با RoHS (2011/65/EU) و WEEE (2002/96/EC) |
1) برای خاموش شدن دمای بالا و پایین و آلارم خرابی فن، رله حداقل 5 ثانیه قبل از خاموش شدن ماژول باز می شود. 2) شامل عمق دسته 234 میلی متر [9.21 اینچ] و ارتفاع 42 میلی متر [1.65 اینچ] است. |
راه حل ها
ما راه حل های کاملی از جمله بررسی سایت، پیشنهاد طرح حرفه ای با توجه به درخواست مشتری، پشتیبانی فنی و خدمات تعمیر و نگهداری برای شرکت های مخابراتی در داخل و خارج از چین ارائه می دهیم.ما یک تیم شایسته و شبکه ای از شرکای قابل اعتماد در سراسر جهان داریم.
سوالات متداول:
1. چگونه کیفیت را کنترل می کنید؟
A: تمام محصولات قبل از حمل و نقل، سناریوهای استفاده، بار و بار کامل و آزمایش اشتراک فعلی شبیه سازی شده برای اطمینان از کیفیت محصول هستند.
2. حداقل مقدار سفارش شما چقدر است؟
A: هیچ مقدار حداقل سفارش وجود ندارد، و همچنین می توان آن را انجام داد.تنها تفاوت قیمت و برنامه است.
3. آیا می توانید شرکت خود را معرفی کنید؟
ج: من بسیار افتخار دارم.من بعداً سند معرفی شرکت را برای شما ارسال می کنم تا اطلاعات شرکت خود را به طور جامع و مستقیم تر به شما معرفی کنم.
4. مزایای شرکت شما چیست؟
A: موجودی کافی و تضمین عرضه برای تجدید بعدی عرضه، انعطاف پذیر با توجه به نیازهای مختلف مشتریان، ارائه راه حل های مختلف.
5. آیا می توانم نمونه ها را ارسال کنم؟ آن را به همراه قیمت به من گزارش دهید؟
A: شما می توانید نمونه ها را ارسال کنید، نمونه ها در معرض غرور زیادی هستند و حمل و نقل باید توسط شما انجام شود.
6. شرکت شما چگونه با مشکل کیفیت برخورد می کند؟
پاسخ: شرکت ما تقریباً 10 سال است که این صنعت را انجام می دهد.قبلاً شهرت خاصی داشته است.ما به دقت آن را تجزیه و تحلیل خواهیم کرد.اگر واقعا مشکل کیفی ماست، مطمئن باشید که کارها را طبق قرارداد انجام می دهد و هیچ وقت بعد از نگرانی اجازه نمی دهد که شما هیچ مشکلی داشته باشید، تیم خدمات ما با کمال میل در خدمت شما خواهد بود.
7 دبلیوکلاه الفبوکیفیت؟

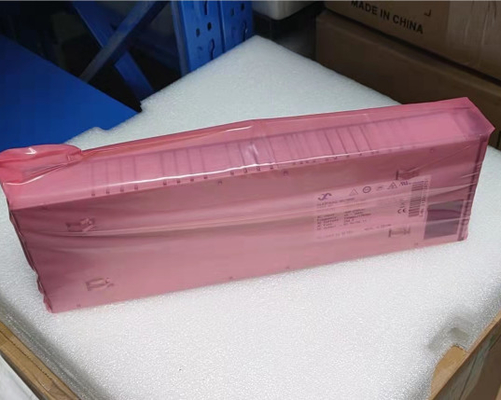

A: 100٪ اصلی با بسته جدید.ما هر مورد را قبل از ارسال آزمایش می کنیم تا مطمئن شویم که هر مورد با کیفیت خوب است.
