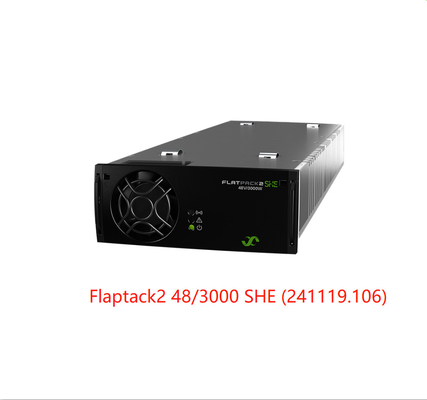

یکسوکننده های Eltek DC Flatpack2 48/3000 SHE ماژول 48Vdc 3000W (شماره قطعه: 241119.106)
Flatpack2 48/3000 SHE
Flatpack2 48/3000 Super HE به تعیین استاندارد جدید صنعت برای راندمان در بازار برق DC کمک می کند. با راندمان 97.8٪، Super HE یک یکسوکننده ممتاز است که به ویژه برای بازارها و کاربردهایی که انرژی گران است، مناسب است. در کاربردهای متصل به شبکه، زمان بازپرداخت در مقایسه با یکسوکننده های HE استاندارد به 2 سال کاهش می یابد و در کاربردهای ترکیبی حتی سریعتر است.
یکسوکننده با راندمان فوق العاده بالا (SHE) برای کاربردهای مخابراتی
Flatpack2 3000/48 Super HE کاملاً با سیستم های Flatpack2 و Flatpack2 HE سازگار است و می تواند جایگزین هر ماژول 3kW Flatpack2 شود.
ویژگی های کلیدی
- راندمان فوق العاده بالا - 97.8٪
- چگالی توان بالا - 33 W/inch3
- سازگار با سیستم های موجود
- انطباق جهانی
- فناوری ثبت شده
- قابل اتصال داغ
پارامترها:
|
| مدل |
48/2000 SHE |
48/3000 SHE |
| شماره قطعه |
241115.106 |
241119.106 |
| داده های ورودی |
| ولتاژ (محدوده اسمی) |
185 - 264 ولتAC |
206 - 264 ولتAC |
| ولتاژ (محدوده عملیاتی) |
85 - 264 ولتAC |
| فرکانس |
45 - 66 هرتز |
| حداکثر جریان |
11.6 آمپرRMS |
16 آمپرRMS |
| حفاظت |
فیوز در زنده، واریستور برای محافظت از گذرا، خاموش شدن زمانی که VIN خارج از محدوده است |
| داده های خروجی |
| ولتاژ (پیش فرض) |
53.5 ولتDC |
| ولتاژ (محدوده قابل تنظیم) |
43.21) - 57.6 ولتDC |
| حداکثر توان، ورودی اسمی |
2000 وات |
3000 وات |
| حداکثر توان، کاهش یافته @VIN = 85 ولتAC |
850 وات |
1000 وات |
| حداکثر جریان، @VOUT = 48 ولتDC |
41.7 آمپر |
62.5 آمپر |
| اشتراک جریان |
±5.0٪ از حداکثر جریان |
| تنظیم ولتاژ استاتیک (بار 10-100٪) |
±0.5٪ |
| تنظیم ولتاژ دینامیکی |
±5.0٪ برای تغییر بار 10-90٪ یا 90-10٪، زمان تنظیم< 50ms |
| زمان نگه داشتن، @ بار 100٪ |
>10ms; ولتاژ خروجی > 42 ولتDC |
| ریپل |
<150 mVPP , پهنای باند 30 مگاهرتز |
|
حفاظت
|
خاموش شدن اضافه ولتاژ، ضد اتصال کوتاه، دمای بالا، محدود کننده جریان هجومی اتصال داغ، فیوز |
| سایر مشخصات |
| راندمان اوج |
97.8 % |
|
ایزولاسیون
|
3.0 کیلو ولتAC – ورودی به خروجی
1.5 کیلو ولتAC – ورودی به زمین حفاظتی
0.5 کیلو ولتDC – خروجی به زمین حفاظتی
|
|
آلارم ها (LED قرمز)
|
خاموش شدن برق کم، خاموش شدن دمای بالا و پایین، خرابی یکسوکننده، خاموش شدن اضافه ولتاژ در خروجی، خرابی فن، آلارم ولتاژ کم، خرابی باس CAN |
|
هشدارها (LED زرد)
|
یکسوکننده در حالت کاهش توان، محدودیت جریان از راه دور فعال شده، ولتاژ ورودی خارج از محدوده، چشمک زدن در اضافه ولتاژ |
| عادی (LED سبز) |
ورودی و خروجی ok |
| MTBF (روش Telcordia SR-332 Iss.3 روش II Case L1) |
1 900 000 ساعت |
| ارتفاع |
تا 4000 متر |
| دمای عملیاتی (5 - 95٪ RH غیر متراکم) |
-40 - 75°C [-40 - 167°F ] |
| حداکثر توان خروجی در بالای دما / به |
45°C [+113°F] / 1350 W |
45°C [+113°F] / 1800 W 2) |
| دمای ذخیره سازی |
-40 تا +85°C (-40 تا +185°F)، رطوبت 0 - 99٪ RH غیر متراکم |
| ابعاد [WxHxD] / وزن |
109 x 41.0 x 327mm [4.25 x 1.61 x 13”] / 2.050 kg [4.5lbs] |
| استانداردهای طراحی |
| ایمنی الکتریکی |
EN 62368-1:2020+A11:2020, IEC 62368-1:2018, UL 62368-1:2019 |
|
EMC
|
EN 61000-6-1:2019, -6-2:2019, -6-3:2007+A1:2011+A2:2012+AC:2012, -6-4:2019
ETSI EN 300 386 V.2.2.0:2020, FCC CFR 47 Part 15:2020
|
|
محیط زیست
|
ETSI EN 300 019: 2-1 (Class 1.2), 2-2 (Class 2.3) & 2-3 (Parts of Class 3.23)) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
شرایط عملیاتی عادی طبق IEC 62040-5-3:2016 بند 4.2. سایر شرایط عملیاتی طبق IEC 62040-5-3:2016 بند 4.3، باید توصیه شود
|
|
1) عملیات آماده به کار / تست (VOUT < 48VDC) محدود برای VIN > 230 ولتAC
2) هنگامی که ولتاژ برق ورودی کمتر از 210 ولت باشدRMS کاهش دما از 40 درجه سانتیگراد شروع می شود و 1500 وات در 75 درجه سانتیگراد در دسترس خواهد بود
3) آزمایش شده طبق دما، RH و لرزش
|
