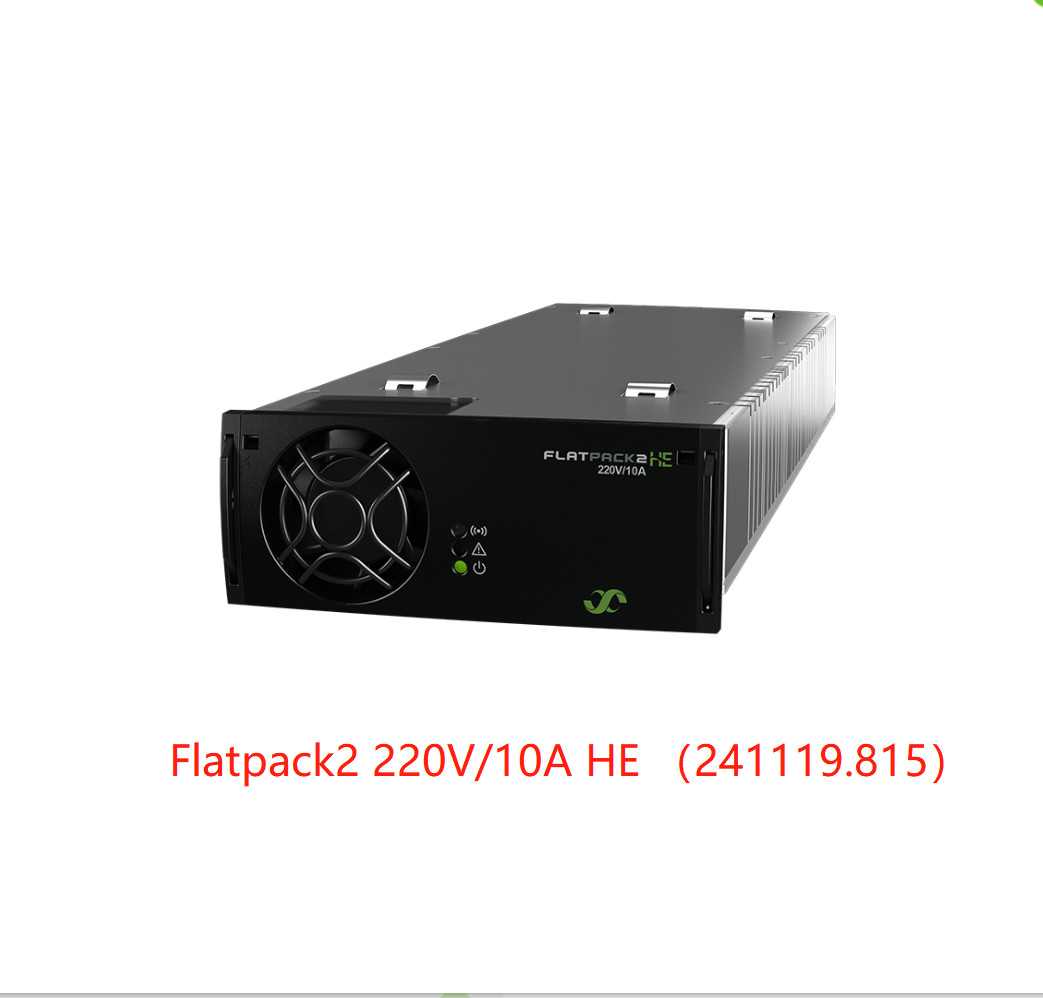

ماژول اصلاح کننده Eltek Flatpack2 220V/10A HE 220V 2800W (شماره بخش: 241119.815)
Flatpack2 220V/10A HE
از زمان راه اندازی، خانواده Flatpack2 به طیف گسترده ای از قدرت ها و ولتاژ ها گسترش یافته است.
سیستم های برق تا محدوده MW را می توان با استفاده از مدل 10A برای پاسخ به نیازهای انرژی مراکز داده کوچک و بزرگتر مولولار انجام داد.
صنايع صنايعي
سیستم های برق 220 Vdc یک جایگزین عالی برای UPS های سنتی AC فراهم می کنند که باعث بهبود قابل توجهی در کارایی و قابلیت اطمینان می شوند.
با 220 Vdc، اجزای استاندارد، کابل ها و توزیع می توانند استفاده شوند و اکثر تجهیزات IT طراحی شده برای 208/230 Vac می توانند به طور مستقیم به اتوبوس 220 Vdc متصل شوند.
ویژگی های اصلی
l اعتبار اثبات شده
l چگالی قدرت بالا
l کارایی بالا
l انعطاف پذیری کاربرد - 2kW برای نصب چند کابینت
l ورودی DC را می پذیرد (مبدل DC/DC)
l انطباق جهانی (CE، UL)
l گواهینامه های دریایی و دریایی
l تکنولوژی ثبت شده
کنترل کننده های دیجیتال
پارامترها:
| مدل |
220 / 2000 او WOR |
220 / 10A HE |
| شماره بخش |
241115.815 |
241119.815 |
| اطلاعات ورودی |
| محدوده ولتاژ |
85 تا 300 ولت AC/DC |
85 - 305 ولت AC |
| محدوده ولتاژ (نامی) |
۱۸۵ - ۲۷۵ ولت AC/DC |
176 - 305 ولت AC |
| فرکانس |
0 تا 66 هرتز |
45 تا 66 هرتز |
| حداکثر جریان |
11.9 RMS |
17 ARMS |
| فاکتور قدرت |
0.99 (@ 50-100٪ بار) |
0.99 (@ 50-100٪ بار) |
| THD (@ 230 VAC) |
< 5٪ (@ بار کامل) |
< 4% (@ بار کامل) |
| حفاظت |
واریستور برای حفاظت از دوران، فیوز در هر دو خط، خاموش کردن بالاتر از 300/ 305 ولت |
| داده های خروجی |
| ولتاژ پیش فرض |
245.3 VDC |
| محدوده ولتاژ |
178.51) - 297 VDC |
1981)- 280 VD 2)
C
|
| # سلول Pb پشتیبانی می شود (1.8 - 2.4 V DC / سلول) |
108 - 122 |
108-110 (120 3)) |
| # سلول NiCad پشتیبانی می شود (1.05 - 1.65 V DC / سلول) |
170 - 180 |
- |
| حداکثر قدرت، ورودی اسمی |
2000 وات |
۲۸۰۰ وات |
| حداکثر قدرت، ورودی 85 ولت |
۸۵۰ وات |
1304 W |
| حداکثر جریان، @220V DC |
9.16A |
10 A 4) |
| زمان توقف، ولتاژ پیش فرض و 1500 وات بار |
20 ms، VOUT > 178 VDC |
20 ms، VOUT > 210 VDC |
| موج و سر و صدا، پهنای باند 30 مگاهرتز |
< 1000 mV PP |
| به اشتراک گذاری فعلی |
±5٪ از حداکثر جریان از 10 تا 100٪ بار |
| تنظیم ولتاژ ایستاتیک |
±0.5٪ از 10٪ تا 100٪ بار و ورودی اسمی |
| تنظیم ولتاژ دینامیک |
±5.0٪ برای 10-90٪ یا 90-10٪ تغییرات بار، زمان تنظیم < 50ms |
| حفاظت |
خاموش کردن ولتاژ بالا، مدار کوتاه ضد، دمای بالا، گرم پلگ-in محدود کننده جریان داخل، ORing دیود |
| مشخصات دیگر |
| کارایی |
> 95٪ |
> 95.5% |
| انزوا |
3.0 کلو وات AC ️ ورودی به خروجی، 1.5 کلو ولت AC ️ ورودی به زمین، 1.5 کلو ولت DC ️ خروجی به زمین 3 کلو ولت AC ️ CAN به ورودی، 3 کلو ولت AC ️ CAN به خروجی، 500 ولت AC ️ CAN به زمین |
| آژیرهای هشدار (LED قرمز) |
خاموش شدن برق کم، خاموش شدن دمای بالا و پایین، شکست اصلاح کننده، خاموش شدن ولتاژ بالا در خروجی، شکست فن، هشدار ولتاژ پایین، شکست اتوبوس CAN |
| هشدارها (LED زرد) |
اصلاح کننده در حالت کاهش قدرت، محدوده جریان باتری از راه دور فعال شده، ولتاژ ورودی خارج از محدوده، در حالت ولتاژ بیش از حد در حال چرخش است |
| نورمال (LED سبز) |
ورودی و خروجی خوبه |
| MTBF (طریقه III (a) در سری I از مدل Telcordia SR-332) |
>391000h (@T AMBIENT= 25°C) |
>400000 ساعت (@T AMBIENT= 25°C) |
| دمای عملیاتی (۵-۹۵٪ RH بدون تهویه) نرخ قدرت خروجی بالاتر از temp / to |
-40 تا +75°C
+55°C / 1350W @ +75°C
|
-40 تا +75°C
+50°C / 1750 W @ +75°C
|
| دمای ذخیره سازی |
-40 تا +85°C (-40 تا +185°F) ، رطوبت 0 - 99% RH بدون فشرده سازی |
| ابعاد [WxHxD] / وزن |
109 x 41.5 x 327mm (WxHxD) [4.25 x 1.69 x 13] / 1.950 kg [4.3lbs] |
| استانداردهای طراحی |
| ایمنی برق |
UL 60950-1، EN 60950-1، CSA 22.2 |
| EMC |
ETSI EN 300 386 V1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| هارمونیک های اصلی |
EN 61000 -3-2 |
| محیط زیست |
ETSI EN 300 019: 2-1 (طبقه 1.2), 2-2 (طبقه 2.3) & 2-3 (طبقه 3.2)
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) و 2008/ 98/ EC (WEEE)
|
|
انطباق دریایی
(کلاس EMC B با فیلتر AC)
|
قوانین DnV برای طبقه بندی کشتی ها، قایق های سریع و سبک و DnV Offshore
استانداردها
|
-
|
