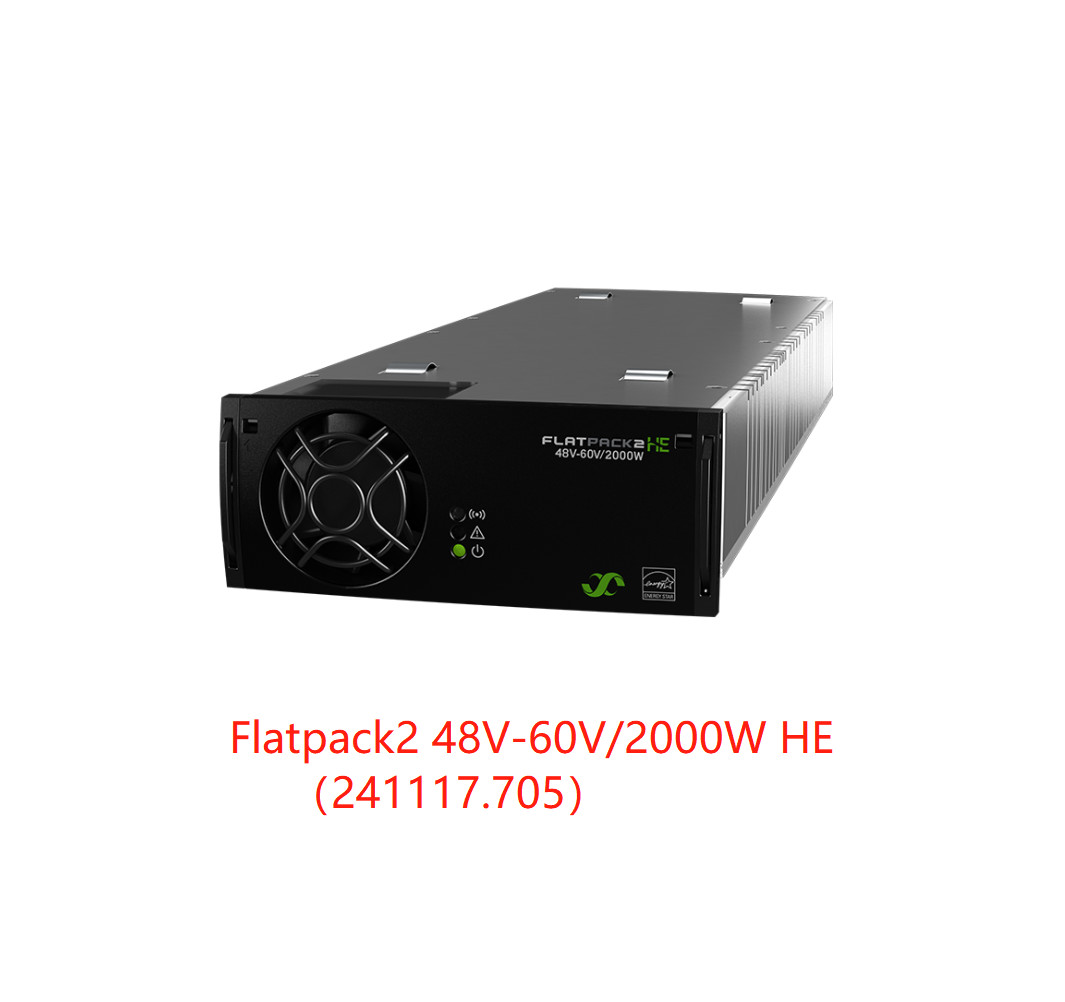

ماژول یکسو کننده Eltek Flatpack2 48V-60V/ 2000W HE (شماره قطعه: 241115.705)
Flatpack2 48V-60V/2000W HE
یکسو کننده با راندمان بالا و قابل اطمینان برای کاربردهای صنعتی.
Flatpack2 48V-60V/2000W HE

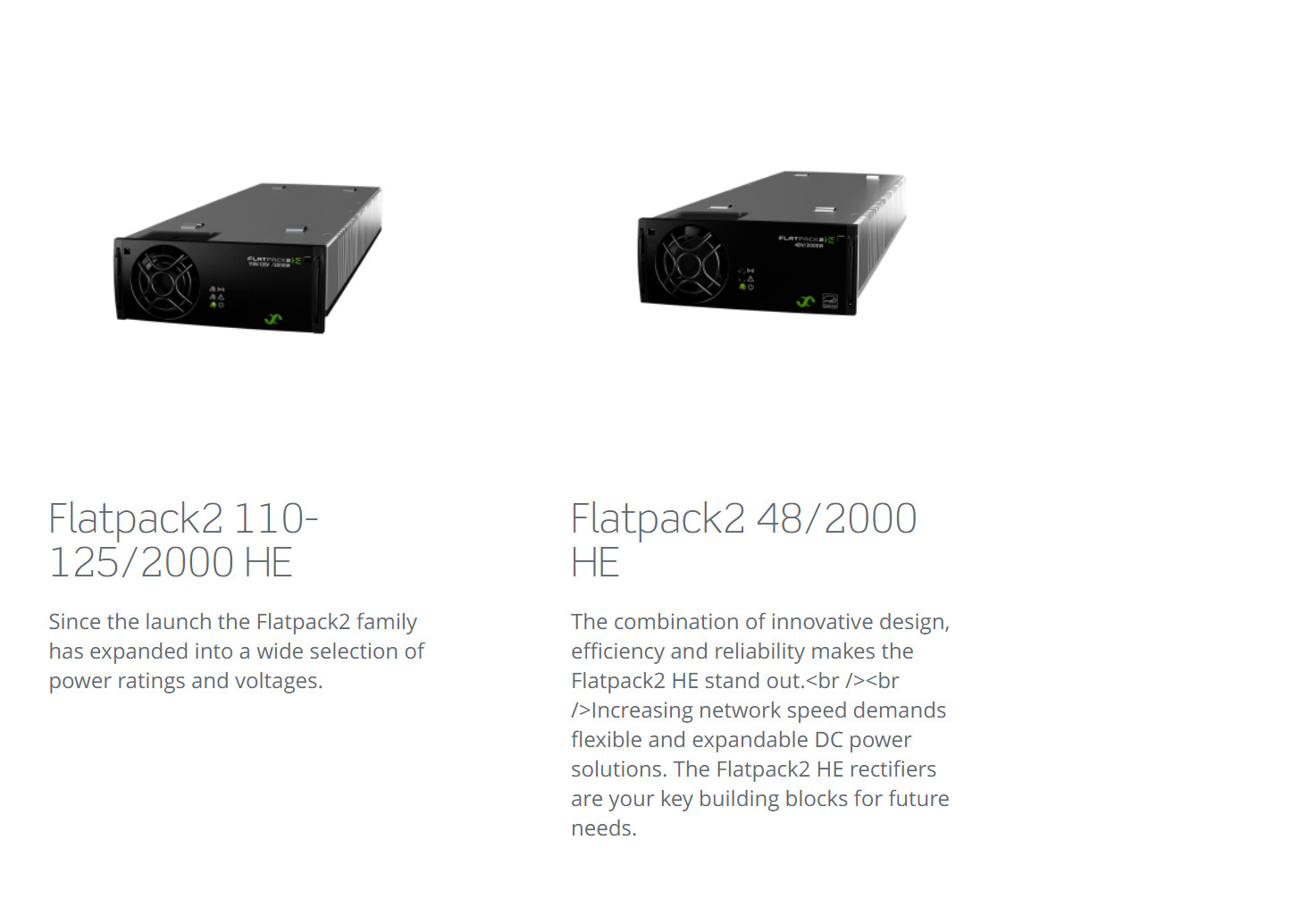

از زمان عرضه، خانواده Flatpack2 به طیف گسترده ای از توان و ولتاژها گسترش یافته است. Flatpack2 48V-60V/2000W HE یک یکسو کننده مقرون به صرفه برای سیستم های باتری اسید سرب 48 ولت و 60 ولت و همچنین NiCad 48 ولت است.
ویژگی های کلیدی
l راندمان بالا – 96.2 %
l قابلیت اطمینان اثبات شده
l چگالی توان بالا
l انعطاف پذیری در کاربرد - 2 کیلو وات تا نصب های چند کابینتی
l طراحی مدولار - MTTR و LT5mins
l ورودی DC را می پذیرد (مبدل DC/DC)
l انطباق جهانی (CE، UL، NEBS)
l گواهینامه های دریایی و فراساحلی
l فناوری ثبت شده
پارامترها:
|
| مدل 48-60/2000 HE |
| شماره قطعه 241115.705 |
| داده های ورودی |
| ولتاژ (اسمی) 185 - 275 ولتAC / 185 - 275 ولتDC |
| ولتاژ (محدوده عملیاتی) 85 - 300 ولتAC / 80 - 300 ولتDC |
| جریان (حداکثر) @ ورودی اسمی، بار کامل 11.6 آمپرRMS |
| فرکانس 45 - 66 هرتز / 0 هرتز |
| ضریب توان > 0.99 در 50٪ بار یا بیشتر |
| THD < 5% در 100% بار |
| حفاظت فیوز در L & N، واریستور، خاموش شدن زمانی که ولتاژ ورودی خارج از محدوده عملیاتی باشد |
| داده های خروجی |
| ولتاژ (پیش فرض) 1) 53.5 ولتDC (67 ولتDC در حالت 60 ولت) |
| ولتاژ (محدوده قابل تنظیم) 1) 39.9 - 72 ولتDC |
| توان (حداکثر) @ ورودی اسمی 2000 وات (@VOUT ≥ 48VDC) |
| توان @ 85 VAC 750 وات |
| جریان (حداکثر) @ ورودی اسمی 41.6 آمپر (@VOUT < 48VDC) |
| زمان نگه داشتن، توان خروجی 1500 وات >20 میلی‌ثانیه؛ ولتاژ خروجی > 53.5 ولتDC (حالت 60 ولت) |
| اشتراک جریان (10 - 100٪ بار) ±5٪ از حداکثر جریان از 10 تا 100٪ بار |
| تنظیم ولتاژ استاتیک (10 - 100٪ بار) ±0.5٪ |
| تنظیم ولتاژ دینامیکی ±5.0٪ برای تغییر بار 10-80٪ یا 80-10٪، زمان تنظیم < 50 میلی‌ثانیه |
| ریپل و نویز < 150 میلی ولتPP , پهنای باند 30 مگاهرتز / < 2 میلی ولتRMS psophometric |
| حفاظت فیوز، ضد اتصال کوتاه، حفاظت از دمای بالا، خاموش شدن اضافه ولتاژ |
| مشخصات دیگر |
| راندمان 96.2 % |
| ایزولاسیون 3.0 کیلو ولتAC - ورودی به خروجی، 1.5 کیلو ولتAC - ورودی به زمین، 500 ولتDC - خروجی به زمین |
|
خاموش شدن ولتاژ ورودی کم / زیاد، خاموش شدن دمای بالا / پایین، یکسو کننده
آلارم ها: خرابی LED قرمز، خاموش شدن اضافه ولتاژ در خروجی، خرابی فن، آلارم ولتاژ خروجی کم، خرابی باس CAN
|
|
یکسو کننده در حالت کاهش توان، محدودیت جریان خروجی از راه دور فعال شده است، ورودی
هشدارها: LED زرد ولتاژ خارج از محدوده، چشمک زدن در اضافه ولتاژ، از دست رفتن ارتباط CAN با
کنترلر
|
| عملکرد عادی: LED سبز |
| MTBF (Telcordia SR-332 Iss.I method III (a)) >350 000 (@ Tambient : 25 °C) |
| دمای عملیاتی (5-95٪ RH n.cond. hum.) -40 تا + 75°C [-40 تا +167°F] |
| حداکثر توان خروجی در بالا رفتن دما / تا 45°C [113°F] / 1200W @ 75°C[167°F] |
| دمای ذخیره سازی -40 تا +85°C (-40 تا +185°F)، رطوبت 0 - 99٪ RH غیر متراکم |
| ابعاد [WxHxD] / وزن 109 x 41.5 x 327mm (4.25 x 1.69 x 13”) / 1.950 کیلوگرم (4.3 پوند) |
| استانداردهای طراحی |
| ایمنی الکتریکی EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
|
EMC EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011,
IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1
|
| دریایی DNVGL-CG-03392) |
|
ETSI EN 300 019: 2-1 (کلاس 1.2) & 2-2 (کلاس 2.3)
محیط زیست 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
شرایط عملیاتی عادی طبق IEC 62040-5-3:2016 بند 4.2. سایر
شرایط عملیاتی طبق IEC 62040-5-3:2016 بند 4.3، باید اعلام شود
|
|
1) تنظیم OVS از حالت انتخاب کنترلر: OVS≤59.5V = حالت 48V (42-58V)، 59.5V
2) فقط برای شماره قطعه 241115.705M معتبر است
|
