ماژول رکتیفایر Eltek Flatpack S 24V/1000W SIL3 OVP 241122.209

1 قطعه
MOQ
1 USD
قیمت
ماژول رکتیفایر Eltek Flatpack S 24V/1000W SIL3 OVP 241122.209
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
بخش شماره نه: 241122.209
برندA: التک
نام مدل: Flatpack S 24V/1000W SIL3 OVP
بهره وری: 92.5٪
ولتاژ AC ورودی: 80 - 300 VDC
ولتاژ DC ورودی: 85 - 300 VDC
قدرت خروجی: 21.5 - 28 VDC
جریان خروجی: 28 ADC
ولتاژ خروجی: 41،7 - 21،5 VDC
حداکثر ولتاژ خروجی: 21،5 VDC
برجسته کردن:

Eltek Rectifier Module 24V/1000W OVP 241122.209, Eltek Rectifier Module 1000W SIL3 OVP 241122.209,Flatpack S 24V/1000W SIL3 OVP 241122.

,

Eltek Rectifier Module 1000W SIL3 OVP 241122.209

,

Flatpack S 24V/1000W SIL3 OVP 241122.209
اطلاعات اولیه
محل منبع: CN
نام تجاری: Eltek
گواهی: CE
شماره مدل: 241122.209
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 8-10 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 3000 عدد در ماه
توضیحات محصول

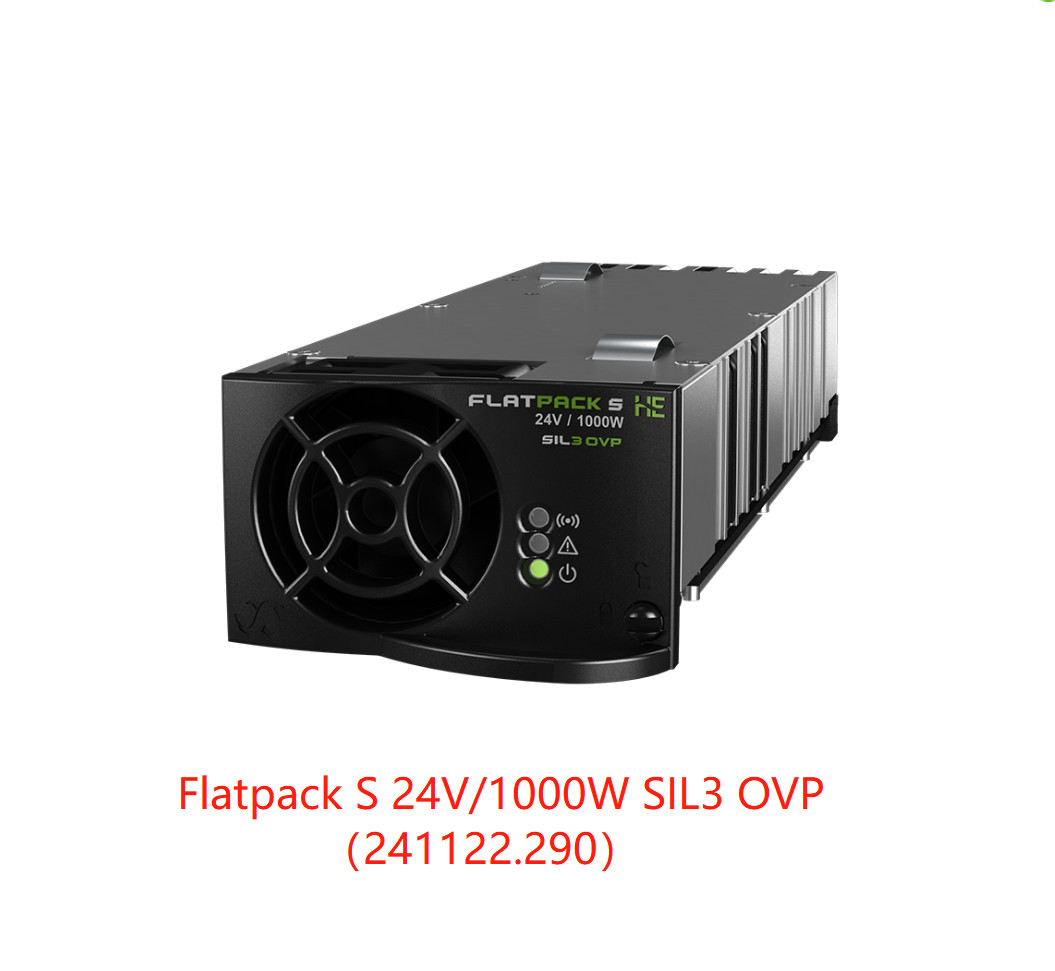

ماژول رکتیفایر Eltek Flatpack S 24V/1000W SIL3 OVP 241122.209 0

ماژول یکسو کننده Eltek Rectifier Flatpack S 24V/1000W SIL3 OVP (شماره قطعه: 241122.209)

Flatpack S 24V/1000W SIL3 OVP

Flatpack S چگالی توان بالا، محدوده دمایی وسیع و قابلیت اطمینان فوق العاده را در محفظه کوچک 210 میلی متری خود ارائه می دهد. Flatpack S 24V/1000W SIL3 OVP برای سیستم های ایمنی و اتوماسیون (SAS) در صنایع فراساحلی و فرآیندی که به حفاظت از ولتاژ بیش از حد با رتبه SIL در خروجی DC نیاز دارند، هدف قرار گرفته است.


یکسو کننده های فشرده با راندمان بالا برای کاربردهای دریایی، فراساحلی و صنایع فرآیندی

با استفاده در رک 3U با کنترلر Smartpack S، یکسو کننده های Flatpack S برنامه های 2 تا 8 کیلووات را با استفاده از حداقل فضا، کمتر از 18 لیتر و اتلاف حرارت کم پوشش می دهند.



ویژگی های کلیدی

  • کوچک
  • کوتاه
  • متراکم از نظر توان، 26 وات بر اینچ مکعب
  • راندمان بالا (HE)
  • حفاظت OR-ing در خروجی
  • ولتاژ بیش از حد با رتبه SIL3
  • حفاظت در خروجی
  • قابل اتصال داغ
  • کلید زنی ولتاژ



پارامترها:


مدل 24/ 1000 SIL3 OVP
شماره قطعه 241122.290
داده های ورودی
ولتاژ (اسمی) 230 ولت AC/ DC
ولتاژ (توان کامل) 185 - 275 ولت AC/ DC
ولتاژ (توان کامل، ضریب توان کاهش یافته) 275 - 305 ولت AC/ DC
ولتاژ (توان کاهش یافته، کاهش خطی) 85 - 185 ولت AC/ DC
فرکانس (اسمی / محدوده) 45 - 66 هرتز / 0 هرتز
جریان (حداکثر) 5.9 آمپر RMS
ضریب توان > 0.99 در 50٪ بار یا بیشتر
حفاظت فیوز و خاموش شدن بالای 305 ولت AC / 300 ولت DC و زیر 85 ولت AC/ DC
داده های خروجی
ولتاژ (پیش فرض) 26.7 ولت DC
ولتاژ (محدوده قابل تنظیم) 21.5 - 28 ولت DC
توان (حداکثر) @ ورودی اسمی 1000 وات
توان @ 85 VAC 420 وات
جریان (حداکثر) @ ورودی اسمی 41.7 آمپر (@V OUT< 24 VDC)
اشتراک جریان (10 - 100٪ بار) ±5٪ از حداکثر جریان از 10 تا 100٪ بار
تنظیم ولتاژ استاتیک (10 - 100٪ بار) ±0.5٪
تنظیم ولتاژ دینامیکی ±5.0٪ برای تغییر بار 10-90٪ یا 90-10٪، زمان تنظیم< 50ms
زمان نگه داشتن >20ms; ولتاژ خروجی > 41 ولت DC
ریپل < 200 میلی ولت پیک تا پیک، پهنای باند 30 مگاهرتز
حفاظت مسدود کردن دیود OR-ing، اثبات اتصال کوتاه و حفاظت از دمای بالا
حفاظت از ولتاژ بیش از حد، پارامترهای SIL3

• سطح حفاظت: 30 ولت • PFD = TBS

• فاصله تست اثبات: 15 سال • SFF = TBS

• خرابی دو جزء را مدیریت می کند
مشخصات دیگر
راندمان @ ورودی اسمی 92.50 %
ایزولاسیون 3.0 kVAC - ورودی به خروجی، 1.5 kV AC - ورودی به زمین و 0.5 kV DC - خروجی به زمین
آلارم ها: LED قرمز

خاموش شدن برق کم، خاموش شدن دمای بالا و پایین، خرابی یکسو کننده، ولتاژ بیش از حد

خاموش شدن در خروجی، خرابی فن، آلارم ولتاژ پایین، خرابی باس CAN
هشدارها: LED زرد

یکسو کننده در حالت کاهش توان، محدودیت جریان باتری از راه دور فعال شده است، ولتاژ ورودی خارج از

محدوده، چشمک زدن در ولتاژ بیش از حد
عملکرد عادی: LED سبز
رله آلارم بالقوه (معمولاً باز)

در آلارم ها، قطع برق و >40٪ بارگذاری شده (تضمین افزونگی در سیستم 1+1) زمانی که

به کنترلر متصل نیست
عادی (ماژول در حال اجرا): LED سبز 'روشن'
نویز صوتی < 46dBA در ورودی اسمی و بار کامل
MTBF (روش III (a) Telcordia SR-332 Issue I) >300 000 (@ Tambient : 25 °C)
دمای عملیاتی

-40 تا +85°C ( -40 تا +185°F)، رطوبت 5 - 95٪ RH غیر متراکم

توان خروجی به صورت خطی از 1000 وات @ 45°C (113°F) تا 400 وات @ 85°C(185°F) کاهش می یابد
دمای ذخیره سازی -40 تا +85°C (-40 تا +185°F)، رطوبت 0 - 99٪ RH غیر متراکم
ابعاد[WxHxD] / وزن 72 x 41.5 x 210mm (2.83 x 1.63 x 8.27”) /< 1 کیلوگرم (2 پوند)
استانداردهای طراحی
ایمنی الکتریکی UL 60950-1, EN 60950-1, IEC 61508
دریایی DNV-OS-D202, Ch.2 Sec.4 (DNV2.4): Temperature Cl.B, Humidity Cl.B, Vibration Cl.A, EMC Cl.B1) IEC 60945-4th edition
EMC

ETSI EN 300 386 V.1.4.1

EN 61000-6-1 / -2 / -3 / -4 / -5

FCC Part 15 Subpart 109
محیط زیست

ETSI EN 300 019: 2-1 (Class 1.2), 2-2 (Class 2.3) & 2-3 (Class 3.2)

RoHS (2011/ 65/ EU) و WEEE (2002/96/ EC) سازگار
1) کلاس B نیاز به فیلتر خارجی در ورودی دارد (p/ n 241120.930)
