Eltek Flatpack S 36V/1000W HE UI Rectifier Module No Part No 241123.235

1 قطعه
MOQ
USD 299
قیمت
Eltek Flatpack S 36V/1000W HE UI Rectifier Module No Part No 241123.235
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
قسمت شماره: 241123.235
برندA: التک
نام مدل: Flatpack S 36V/1000W
کارایی: 95%
ولتاژ AC ورودی: 80 - 300 VDC
ولتاژ DC ورودی: 85 - 300 VDC
توان خروجی: 1000 وات
جریان خروجی: 27,8 ADC
ولتاژ خروجی: 33 - 45 VDC
حداکثر ولتاژ خروجی: 21.5 VDC
برجسته کردن:

ماژول یکسو کننده رابط کاربری HE 241123.235

,

ماژول یکسو کننده رابط کاربری HE

,

رابط کاربری Eltek Flatpack S HE UI

اطلاعات اولیه
محل منبع: CN
نام تجاری: Eltek
گواهی: CE
شماره مدل: 241123.235
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 8-10 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 3000 عدد در ماه
توضیحات محصول

Eltek Flatpack S 36V/1000W HE UI Rectifier Module No Part No 241123.235 0

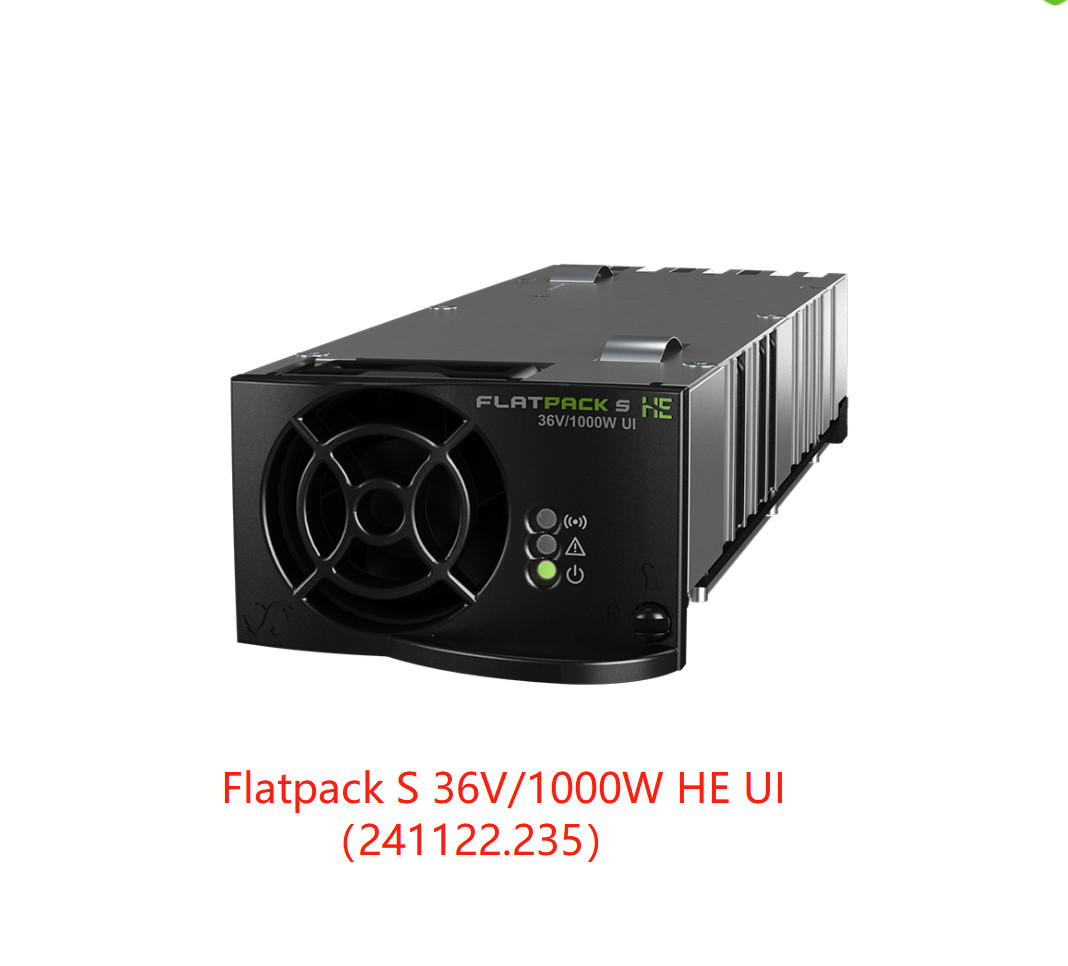

Eltek Flatpack S 36V/1000W HE UI Rectifier Module (شماره قطعه: 241123.235)


Flatpack S 36V/1000W HE UI

برنامه های کاربردی در این بازارها نیاز به سیستم های قدرت DC پیشرفته، قابل اعتماد و ایمن دارند.Flatpack S چگالی برق پیشرو در صنعت را در بخش خود، بسیاری از عملکردهای ایمنی، محدوده دمای عملیاتی گسترده و قابلیت اطمینان فوق العاده در محفظه کوچک 217 میلی متری خود ارائه می دهد.


یکسو کننده فشرده و قابل اعتماد برای کاربردهای راه آهن و برق

یکسو کننده های Flatpack S که در رک 3U با کنترلر Smartpack S استفاده می شوند، کاربردهای 2 تا 8 کیلووات را با حداقل فضا، کمتر از 18 لیتر و اتلاف حرارت کم پوشش می دهند.


ویژگی های کلیدی

  • کم اهمیت
  • کوتاه
  • توان متراکم، 26 وات بر اینچ 3
  • راندمان بالا
  • حفاظت OR-ing در خروجی
  • محدوده ورودی AC و DC گسترده
  • قابل اتصال داغ
  • کلید ولتاژ
  • گواهی EMC ریلی
  • انطباق جهانی (CE، UL)


مولفه های :



مدل36/1000 HE UI
شماره قطعه241122.235
داده های ورودی
ولتاژ (اسمی)185 - 400 Vدی سی/ 185 - 275 VAC
ولتاژ (محدوده کاری)85 - 400 Vدی سی/ 85 - 305 VAC
فرکانسDC، 16 2/3 هرتز، 45 - 66 هرتز
فعلی (حداکثر)5.9 Aدی سی/ 5.9 ARMS
حفاظتفیوز مثبت و منفی، قطبیت معکوس غیر حساس، خاموش شدن بالای 420 ولتدی سی/ 305 VAC
داده های خروجی
ولتاژ40 ولتدی سی
ولتاژ (محدوده قابل تنظیم)331) - 45 Vدی سی
توان (حداکثر) @ ورودی اسمی1000 وات / 450 وات @16 ورودی 2/3 هرتز
قدرت (حداکثر) @ 85 Vدی سی/ 85 VACورودی440 وات / 440 وات
فعلی (حداکثر ادامه) @ ورودی اسمی27.8 A (@Vخارج< 36 Vدی سی)
زمان نگه داشتن، حداکثر توان خروجی> 10 میلی ثانیه؛ولتاژ خروجی > 33 ولتدی سی
اشتراک گذاری فعلی (10 - 100٪ بار)± 5٪ جریان حداکثر از 10 تا 100٪ بار
تنظیم ولتاژ استاتیک (10 تا 100 درصد بار)± 0.5٪
تنظیم ولتاژ دینامیک± 5.0٪ برای 10-90٪ یا 90-10٪ تغییرات بار، زمان تنظیم <50ms
موج دار شدن< 150 میلی ولتPP، پهنای باند 30 مگاهرتز



حفاظت

ORing FET ضد اتصال کوتاه

حفاظت از دمای بالا خاموش شدن بیش از ولتاژ

سایر مشخصات
بهره وری> 95 درصد


انزوا

4.2 کیلو ولتدی سی- ورودی به خروجی

2.25 کیلو ولتدی سی- ورودی به زمین 710 ولتدی سی- خروجی به زمین

آلارم ها: LED قرمزولتاژ ورودی کم و زیاد، خاموش شدن دمای بالا و پایین، خرابی یکسو کننده، خاموش شدن بیش از حد ولتاژ در خروجی، خرابی فن هنگام توقف فن، هشدار ولتاژ پایین خروجی، خرابی باس CAN
هشدارها: LED زردیکسو کننده در حالت کاهش سرعت، محدودیت جریان خروجی از راه دور فعال شده، ولتاژ ورودی خارج از محدوده، چشمک زن در هنگام اضافه ولتاژ، قطع ارتباط CAN با کنترلر
عملکرد عادی: LED سبز
رله هشدار (NO - با قطع برق باز می شود)روی هشدارها و ولتاژ ورودی از دست رفته باز می شود.
MTBF (Telcordia Issue 3 & Method II Case L1)> 2 700 000 (@ Tمحیط: 25 درجه سانتی گراد)
دمای کارکرد (5-95% RH n.cond. Hum.) حداکثر توان خروجی کاهش می‌یابد بالاتر از دما / تا-40 تا + 85 درجه سانتی گراد [-40 تا +185 درجه فارنهایت] 45 درجه سانتی گراد [140 درجه فارنهایت] / 400 وات @ 85 درجه سانتی گراد [185 درجه فارنهایت]
دمای ذخیره سازی40- تا 85+ درجه سانتی گراد (40- تا 185+ درجه فارنهایت)، رطوبت 0 - 99 درصد RH غیر متراکم
ابعاد [WxHxD] / وزن72 × 40 × 217 میلی متر2)(2.84 x 1.57 x 8.54 اینچ)2)/ < 850 گرم (1.9 پوند)
استانداردهای طراحی
ایمنی الکتریکیEN 60950-1:2006+A11:2009+A1:2010+A12:2011


EMC

EN 61000-6-1:2007، -6-2:2005، - 6-3:2007 + A1:2010، - 6-4:2007 + A1:2010

EN 50121-1:2015، -2:2015، -4:2015، -5:2015


محیط

ETSI EN 300 019: 2-1 (کلاس 1.2)، 2-2 (کلاس 2.3) و 2-3 (کلاس 3.2)

مطابق با RoHS (2011/65/EU) و WEEE (2012/19/EU)

1) عملیات آماده به کار محدود / نیاز به مقداری بار برای رسیدن به حداقل ولتاژ تنظیم شده دارد

2) شامل عمق دسته 234 میلی متر [9.21 اینچ] و ارتفاع 42 میلی متر [1.65 اینچ] است.



Eltek Flatpack S 36V/1000W HE UI Rectifier Module No Part No 241123.235 1
 Eltek Flatpack S 36V/1000W HE UI Rectifier Module No Part No 241123.235 2
Eltek Flatpack S 36V/1000W HE UI Rectifier Module No Part No 241123.235 3Eltek Flatpack S 36V/1000W HE UI Rectifier Module No Part No 241123.235 4

Eltek Flatpack S 36V/1000W HE UI Rectifier Module No Part No 241123.235 5
