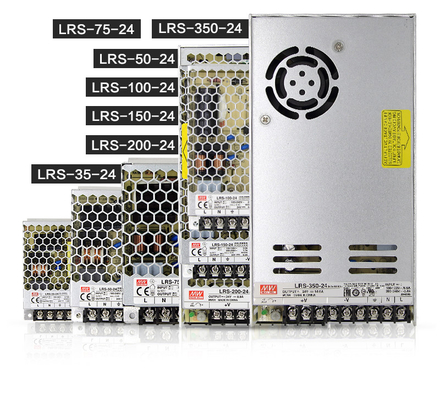

منبع تغذیه سوئیچینگ تک خروجی 50 واتی سری LRS Mean Well LRS-50-5 LRS-50-12 LRS-50-24 LRS سری از 35W-350W
امکانات :
برنامه های کاربردی :
شرح:
LRS-50 دارای عملکردهای حفاظتی کامل و قابلیت ضد لرزش 5G است.
با مقررات ایمنی بین المللی مطابقت دارد.
سری LRS-50 به عنوان راه حل های منبع تغذیه با قیمت بالا برای کاربردهای صنعتی مختلف عمل می کند..
فنی
مOدیEL | Lآراس-50-3.3 | Lآراس-50-5 | Lآراس-50-12 | Lآراس-50-15 | Lآراس-50-24 | Lآراس-50-36 | Lآراس-50-48 | ||
OUتیPUتی |
دی سی VOآنآجیE | 3.3 ولت | 5 ولت | 12 ولت | 15 ولت | 24 ولت | 36 ولت | 48 ولت | |
RATEدی CURآرEنتی | 10A | 10A | 4.2A | 3.4A | 2.2A | 1.45A | 1.1A | ||
CURREنتی RANجیE | 0 تا 10 آمپر | 0 تا 10 آمپر | 0 ~ 4.2A | 0 ~ 3.4A | 0 ~ 2.2A | 0 ~ 1.45 آمپر | 0 ~ 1.1A | ||
RAتیEدی POدبلیوEآر | 33 وات | 50 وات | 50.4 وات | 51 وات | 52.8 وات | 52.2 وات | 52.8 وات | ||
موج دار شدن & سر و صدا (حداکثر) توجه داشته باشید.2 | 80mVp-p | 80mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | ||
VOآنAGE آگهیجی. زنگE | 2.97 ~ 3.6 ولت | 4.5 ~ 5.5 ولت | 10.2 ~ 13.8 ولت | 13.5 ~ 18 ولت | 21.6 ~ 28.8 ولت | 32.4 ~ 39.6 ولت | 43.2 ~ 52.8 ولت | ||
ولتاژ مدارا توجه داشته باشید.3 | ± 3.0٪ | ± 2.0٪ | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | ± 1.0٪ | ||
LمنNE REجیULATمنOن نoتیه.4 | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ||
LOAD آرEGULآتیمنبر نoتیه.5 | ± 2.0٪ | ± 1.0٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ± 0.5٪ | ||
تنظیمUپ، آرمنSE تیمنمE | 1000ms، 30ms/230VAC 2000ms،30ms/115VAC در بار کامل | ||||||||
HOLدی Uپ تیمنمE (تایپ کنید.) | 30ms/230VAC 12ms/115VAC در بار کامل | ||||||||
مننPUتی |
VOآنآجیE زنگE | 85 ~ 264 VAC 120 ~ 373 VDC | |||||||
افآرEQUEنسیY زنگE | 47 ~ 63 هرتز | ||||||||
EFFمنسیمنEنسیY (تایپ کنید.) | 80% | 83% | 86% | 88% | 88% | 89% | 90% | ||
AC CURREنتی (تایپ کنید.) | 0.95A/115VAC 0.56A/230VAC | ||||||||
منNRUSH فعلیتی (تایپ کنید.) | استارت سرد 45A/230VAC | ||||||||
LEموسوم بهجیE CURREنتی | <0.75mA / 240VAC | ||||||||
حفاظت |
OVER LOآگهی | 110 تا 150 درصد توان خروجی نامی | |||||||
نوع حفاظت: حالت سکسکه، پس از رفع عیب به طور خودکار بازیابی می شود | |||||||||
OVEآر VOLتیAGE | 3.8 ~ 4.45 ولت | 5.9 ~ 7.3 ولت | 13.8 ~ 17.2 ولت | 18.75 ~ 25.75 ولت | 28.8 ~ 36.6 ولت | 41.4 ~ 51.6 ولت | 55.2 ~ 67.8 ولت | ||
نوع حفاظت: ولتاژ o/p را خاموش کنید، دوباره روشن کنید تا بازیابی شود | |||||||||
محیط |
دبلیوORKمنNG TEمپ. | -30 ~ 70+ ℃ (به "منحنی کاهش سرعت" مراجعه کنید) | |||||||
دبلیوORKمنNG HUممندیمنتیY | 20 تا 90 درصد RH غیر متراکم | ||||||||
ذخیره سازی دما، رطوبتY | -40 ~ 85+ ℃، 10 تا 95% RH غیر متراکم | ||||||||
تیEمپ. سیOEFFمنسیمنEنتی | ± 0.03٪/℃ (0 ~ 50 ℃) | ||||||||
VمنبRAتیمنOن | 10 ~ 500 هرتز، 5G 10 دقیقه/1 چرخه، 60 دقیقه.هر کدام در امتداد محورهای X، Y، Z | ||||||||
بر فراز ولتاژ CATEGORY | Ⅲ؛مطابقت با BS EN/EN61558، BS EN/EN50178، BS EN/EN60664-1، BS EN/EN62477-1؛ارتفاع تا 2000 متر | ||||||||
SAافEتیY & Eمسی (خیرتیه 9) |
اسآFETY STآNDARDاس |
UL62368-1، TUV BS EN/EN62368-1، BS EN/EN60335-1، BS EN/EN61558-1/-2- 16 ,CCC GB4943.1، BSMI CNS14336-1، EAC TP TC 609301. (توسط CB)، KC K60950-1 (فقط برای LRS-50-12/24)، BIS IS13252 (بخش 1): 2010/IEC 60950-1: 2005 تایید شده | |||||||
دبلیومنتیاچاستیو VOآنآجیE | I/PO/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC | ||||||||
مناسOLآتیمنOن آرESمناستیANCE | I/PO/P، I/P-FG، O/P-FG: 100M Ohms / 500VDC / 25℃/ 70% RH | ||||||||
Eمسی Eممناس اسمنOن | مطابقت با BS EN/EN55032 (CISPR32) کلاس B، BS EN/EN55014، BS EN/EN61000-3-2،-3، GB/T 9254، BSMI CNS13438، EAC TP TC 020، KC KN32، فقط 50-12/24) | ||||||||
Eمسی منممسازمان ملل متحدمنتیY | مطابقت با BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), سطح صنایع سنگین, EAC TP TC 020,KC KN32,KN35 (فقط برای LRS-50-12/24) | ||||||||
OتیاچERاس |
متیباف | 3149.8 هزار ساعت دقیقهTelcordia SR-332 (Bellcore) ;دقیقه 561.6KhrsMIL-HDBK-217F (25℃) | |||||||
دیمنمENSمنOن | 99*82*30 میلیمتر (L*W*H) | ||||||||
پACکمننجی | 0.23 کیلوگرم؛60 عدد / 14.8 کیلوگرم / 0.88 CUFT | ||||||||
توجه داشته باشید |
1. تمام پارامترهایی که به طور خاص ذکر نشده اند در ورودی 230 VAC، بار نامی و 25 درجه سانتیگراد دمای محیط اندازه گیری می شوند. 2. امواج و نویز در پهنای باند 20 مگاهرتز با استفاده از یک جفت تابیده شده 12 اینچی با خازن موازی 0.1uf و 47uf اندازه گیری می شوند. 3. تحمل: شامل تحمل تنظیم، تنظیم خط و تنظیم بار است. 4. تنظیم خط از خط پایین به خط بالا در بار نامی اندازه گیری می شود. 5. تنظیم بار از 0٪ تا 100٪ بار نامی اندازه گیری می شود. 6. طول زمان راه اندازی در اولین شروع سرد اندازه گیری می شود.روشن/خاموش کردن سریع منبع تغذیه ممکن است منجر به افزایش زمان تنظیم شود. 7. 3.3 ولت، 5 ولت زمانی که ضریب بار 0 تا 50 درصد است، قدرت سوئیچینگ کمتر با عملیات انفجاری کاهش می یابد، که باعث می شود نویز موج دار و موج دار فراتر از مشخصات باشد. 8. درجه حرارت محیط 5 ℃/1000 متر برای ارتفاع عملیاتی بیشتر از 2000 متر (6500 فوت) مورد نیاز است. 9. منبع تغذیه جزء در نظر گرفته می شود که در تجهیزات نهایی نصب می شود.تمام تست های EMC با نصب یونیتفون روی صفحه فلزی 360mmG360mm با ضخامت 1mm انجام می شود.تجهیزات نهایی باید مجدداً تأیید شود که هنوز دستورالعمل های EMC را برآورده می کند.برای راهنمایی در مورد نحوه انجام این آزمایشات EMC، لطفاً به · تست EMl منابع تغذیه اجزاء مراجعه کنید." (همانطور که در http://www.meanwell.com موجود است) ※ سلب مسئولیت محصول: برای اطلاعات دقیق، لطفاً به https://www.meanwell.com/serviceDisclaimer.aspx مراجعه کنید |
راه حل ها
ما راه حل های کاملی از جمله بررسی سایت، پیشنهاد طرح حرفه ای با توجه به درخواست مشتری، پشتیبانی فنی و خدمات تعمیر و نگهداری برای شرکت های مخابراتی در داخل و خارج از چین ارائه می دهیم.ما یک تیم شایسته و شبکه ای از شرکای قابل اعتماد در سراسر جهان داریم.
سوالات متداول:
1. چگونه کیفیت را کنترل می کنید؟
A: همه محصولات قبل از حمل و نقل، سناریوهای استفاده، بار و بار کامل و آزمایش اشتراک فعلی شبیه سازی شده برای اطمینان از کیفیت محصول هستند.
2. حداقل مقدار سفارش شما چقدر است؟
A: هیچ مقدار حداقل سفارش وجود ندارد و همچنین می توان آن را انجام داد.تنها تفاوت قیمت و برنامه است.
3. آیا می توانید شرکت خود را معرفی کنید؟
پاسخ: من بسیار افتخار دارم.من بعداً سند معرفی شرکت را برای شما ارسال می کنم تا اطلاعات شرکت خود را به طور جامع و مستقیم تر به شما معرفی کنم.
4. مزایای شرکت شما چیست؟
A: موجودی کافی و تضمین عرضه برای تجدید بعدی عرضه، انعطاف پذیر با توجه به نیازهای مختلف مشتریان، ارائه راه حل های مختلف.
5. آیا می توانم نمونه ها را ارسال کنم؟ آن را به همراه قیمت به من گزارش دهید؟
A: شما می توانید نمونه ها را ارسال کنید، نمونه ها در معرض غرور زیادی هستند و حمل و نقل باید توسط شما انجام شود.
6. شرکت شما چگونه با مشکل کیفیت برخورد می کند؟
پاسخ: شرکت ما تقریباً 10 سال است که این صنعت را انجام می دهد.قبلاً شهرت خاصی داشته است.ما به دقت آن را تجزیه و تحلیل خواهیم کرد.اگر واقعاً مشکل کیفی ماست، مطمئن باشید که کارها را طبق قرارداد انجام می دهد و هیچ وقت بعد از نگرانی اجازه نمی دهد که هیچ مشکلی داشته باشید، تیم خدمات ما با کمال میل در خدمت شما خواهد بود.
7 دبلیوکلاه الفبوکیفیت؟
A: 100٪ اصلی با بسته بندی جدید.ما هر مورد را قبل از ارسال آزمایش می کنیم تا مطمئن شویم که هر مورد با کیفیت خوب است.
8 اچچند ماه برای گارانتی؟
A: 1 سال تضمین کیفیت
9چگونه با هر کالای بی کیفیت برخورد کنیم؟
A: کالاها را می توان با هزینه پست ما برای هر محصول با کیفیت بد در مدت زمان تضمین ارسال کرد.
