منبع تغذیه سوئیچینگ تک خروجی 75 وات LRS-75-5

1 قطعه
MOQ
USD 299
قیمت
منبع تغذیه سوئیچینگ تک خروجی 75 وات LRS-75-5
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام تجاری: یعنی خوب
نام محصول: منبع تغذیه تک سوئیچینگ 75 وات
شماره مدل: LRS-75
ولتاژ DC خروجی: 5V/12V/15V 24V/36V/48V
قدرت نامی: 35W-38.4W
ولتاژ ورودی: 85 ~ 264 VAC / 120 ~ 373 VDC
فرکانس ورودی: 47 ~ 63 هرتز
دیمنسیون: 99*97*30 میلی‌متر (L*W*H)
وزن: 0.4 کیلوگرم
برجسته کردن:

منبع تغذیه سوئیچینگ تک خروجی 75 وات

,

یکسو کننده سری LRS 75 وات

,

منبع تغذیه سوئیچینگ تک خروجی LRS-75-5

اطلاعات اولیه
محل منبع: CN
نام تجاری: MEAN WELL
گواهی: CE
شماره مدل: LRS-75
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 8-10 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 3000 عدد در ماه
توضیحات محصول

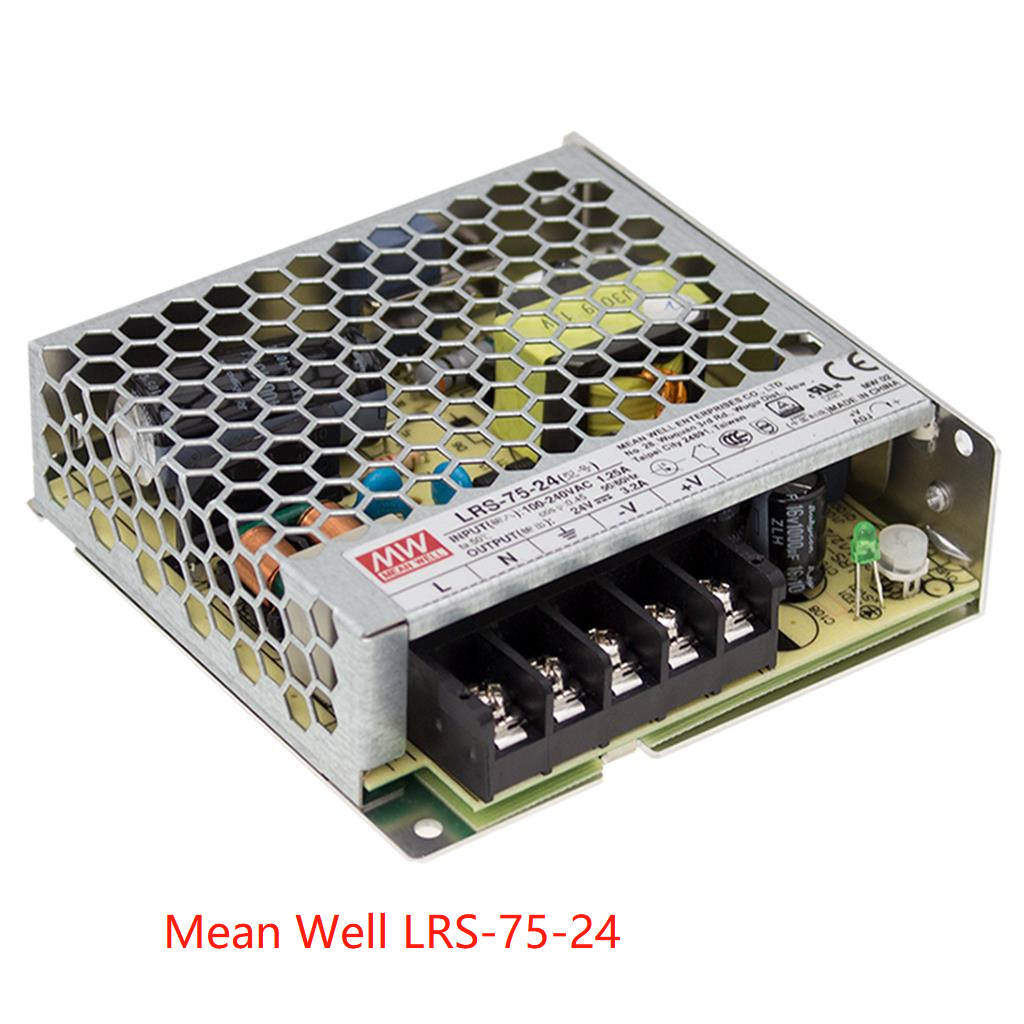

منبع تغذیه سوئیچینگ تک خروجی 75 وات LRS-75-5 0



منبع تغذیه سوئیچینگ تک خروجی 75 واتی سری رکتیفایر Mean Well LRS LRS-75-5 LRS-75-24 LRS-75-15 LRS-75-36





امکانات :

  • ورودی AC جهانی / برد کامل
  • مقاومت ورودی موج 300Vac به مدت 5 ثانیه
  • مصرف برق بدون بار <0.3W
  • اندازه مینیاتوری و 1U مشخصات کم
  • دمای عملیاتی بالا تا 70 درجه
  • پیش بینی ها: اتصال کوتاه / اضافه بار / ولتاژ بیش از حد
  • خنک سازی با همرفت هوای آزاد
  • مطابقت با IEC/BC/EN/EN60335-1(PD3) و IEC/BS EN/EN61558-1,2-16 برای لوازم خانگی
  • ارتفاع عملیاتی تا 5000 متر (Note.8)
  • مقاومت در برابر تست لرزش 5G
  • راندمان بالا. عمر طولانی و قابلیت اطمینان بالا
  • نشانگر LED برای روشن شدن
  • دسته ولتاژ بیش از حد
  • 100% سوختن بار کامل در تست
  • 3 سال گارانتی



برنامه های کاربردی :

  • ماشین آلات اتوماسیون صنعتی
  • سیستم کنترل صنعتی
  • تجهیزات مکانیکی و الکتریکی
  • ابزار، تجهیزات یا دستگاه های الکترونیکی
  • لوازم خانگی



شرح:



سری LRS-75 یک منبع تغذیه 75 واتی تک خروجی از نوع محصور با 30 میلی‌متر طراحی کم مشخصات است، با استفاده از ورودی کامل 85-264Vac، کل سری یک خط ولتاژ خروجی 5V 12V.15V،24V،36V و 48V ارائه می‌کند.

علاوه بر راندمان بالا تا 91.5 درصد، طراحی محفظه توری فلزی اتلاف حرارت LRS-75 را افزایش می دهد که کل سری از 30- تا 70 درجه تحت همرفت هوا بدون فن کار می کند.

با ارائه مصرف برق بسیار کم بدون بار (کمتر از 0.3 وات)، به سیستم نهایی اجازه می دهد تا به راحتی نیاز انرژی در سراسر جهان را برآورده کند.

LRS-75 دارای عملکردهای حفاظتی کامل و قابلیت ضد لرزش 5G است.

با مقررات ایمنی بین المللی مطابقت دارد.

سری LRS-75 به عنوان راه حل های منبع تغذیه با قیمت بالا برای کاربردهای صنعتی مختلف عمل می کند..



فنی



مدل LRS-75-5 LRS-75-12 LRS-75-15 LRS-75-24 LRS-75-36 LRS-75-48











خروجی

ولتاژ DC 5 ولت 12 ولت 15 ولت 24 ولت 36 ولت 48 ولت
فعلی دارای رتبه 14A 6A 5A 3.2A 2.1A 1.6A
محدوده فعلی 0 تا 14 آمپر 0 ~ 6A 0 تا 5 آمپر 0 ~ 3.2A 0 ~ 2.1A 0 ~ 1.6A
قدرت نامی 70 وات 72 وات 75 وات 76.8 وات 75.6 وات 76.8 وات
موج و نویز (حداکثر)توجه 2 100mVp-p 120mVp-p 120mVp-p 150mVp-p 200mVp-p 200mVp-p
تنظیم کننده ولتاژدامنه 4.5 ~ 5.5 ولت 10.2 ~ 13.8 ولت 13.5 ~ 18 ولت 21.6 ~ 28.8 ولت 32.4 ~ 39.6 ولت 43.2 ~ 52.8 ولت
ولتاژمدارا نکته 3 ± 2.0٪ ± 1.0٪ ± 1.0٪ ± 1.0٪ ± 1.0٪ ± 1.0٪
مقررات خطنکته.4 ± 0.5٪ ± 0.5٪ ± 0.5٪ ± 0.5٪ ± 0.5٪ ± 0.5٪
تنظیم بارتوجه 5 ± 1.0٪ ± 0.5٪ ± 0.5٪ ± 0.5٪ ± 0.5٪ ± 0.5٪
راه اندازی، زمان افزایش 500ms، 30ms/230VAC 500ms،30ms/115VAC در بار کامل
نگه داشتن زمان (نوع.) 60ms/230VAC 12ms/115VAC در بار کامل





ورودی

محدوده ولتاژ 85 ~ 264 VAC 120 ~ 373 VDC
محدوده فرکانس 47 ~ 63 هرتز
کارایی (نوع) 86.5٪ 89% 89% 90% 91.5٪ 91.5٪
جریان AC (نوع) 1.4A/115VAC 0.85A/230VAC
INRUSH CURRENT (نوع) استارت سرد 65A/230VAC
جریان نشتی <0.75mA / 240VAC





حفاظت

بیش از بار 110 تا 150 درصد توان خروجی نامی
نوع حفاظت: حالت سکسکه، پس از رفع عیب به طور خودکار بازیابی می شود
ولتاژ بیش از حد 5.75 ~ 6.75 ولت 13.8 ~ 16.2 ولت 18.75 ~ 21.75 ولت 28.8 ~ 33.6 ولت 41.4 ~ 48.6 ولت 55.2 ~ 64.8 ولت
نوع حفاظت: ولتاژ o/p را خاموش کنید، دوباره روشن کنید تا بازیابی شود





محیط

دمای کاری -30 ~ 70+ ℃ (به "منحنی کاهش سرعت" مراجعه کنید)
رطوبت کاری 20 تا 90 درصد RH غیر متراکم
دمای ذخیره سازی، رطوبت -40 ~ 85+ ℃، 10 تا 95% RH غیر متراکم
TEMPضریب ± 0.03٪/℃ (0 ~ 50 ℃)
ارتعاش 10 ~ 500 هرتز، 5G 10 دقیقه/1 چرخه، 60 دقیقه.هر کدام در امتداد محورهای X، Y، Z
رده ولتاژ بیش از حد

Ⅲ؛مطابقت با BS EN/EN61558، BS EN/EN50178، BS EN/EN60664-1، BS EN/EN62477-1؛

ارتفاع تا 2000 متر







ایمنی& EMC

(یادداشت 8)



استانداردهای ایمنی

UL62368-1، TUV BS EN/EN62368-1، BS EN/EN60335-1، BS EN/EN61558-1/-2-16،CCC GB4943.1، BSMI CNS14336-1، EAC TP TC 06.68SAS2. (توسط CB)، KC K60950-1 (فقط برای LRS-75-12/24)، BIS IS13252 (بخش 1):

2010/IEC 60950-1: 2005 تصویب شد

ولتاژ قابل تحمل I/PO/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC
مقاومت در برابر انزوا I/PO/P، I/P-FG، O/P-FG: 100M Ohms/500VDC/25℃/70% RH
EMC EMISSION انطباق با BS EN/EN55032 (CISPR32) کلاس B، BS EN/EN55014، BS EN/EN61000-3-2،-3، GB/T 9254، BSMI CNS13438، EAC TP TC 020،KC KN32،KC فقط 75-12/24)
ایمنی EMC

مطابقت با BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000EAC TP TC 020,KC Kn32,

KN35 (فقط برای LRS-75-12/24)



دیگران

MTBF 3334.3 هزار ساعت دقیقهTelcordia SR-332 (Bellcore) ;دقیقه 667.2KhrsMIL-HDBK-217F (25℃)
بعد، ابعاد، اندازه 99*97*30mm (L*W*H)
بسته بندی 0.25 کیلوگرم؛45 عدد / 12.25 کیلوگرم / 0.77 CUFT
توجه داشته باشید

1. تمام پارامترهایی که به طور خاص ذکر نشده اند در ورودی 230VAC، بار نامی و 25 درجه سانتیگراد دمای محیط اندازه گیری می شوند.

2. امواج و نویز در پهنای باند 20 مگاهرتز با استفاده از یک جفت سیم پیچ خورده 12 اینچی که با یک خازن موازی 0.1uf و 47uf خاتمه می یابد اندازه گیری می شود.

  3. تحمل: شامل تحمل تنظیم، تنظیم خط و تنظیم بار است.
  4. تنظیم خط از خط پایین به خط بالا در بار نامی اندازه گیری می شود.
  5. تنظیم بار از 0٪ تا 100٪ بار نامی اندازه گیری می شود.
  6. طول زمان راه اندازی در اولین شروع سرد اندازه گیری می شود.روشن/خاموش کردن سریع منبع تغذیه ممکن است منجر به افزایش تنظیمات شود
  زمان.
  7. درجه حرارت محیط 5 ℃/1000 متر برای ارتفاع عملیاتی بیشتر از 2000 متر (6500 فوت) مورد نیاز است.
  8. منبع تغذیه جزء در نظر گرفته می شود که در تجهیزات نهایی نصب می شود.تمام تست های EMC توسط
  نصب دستگاه روی صفحه فلزی 360*360 میلی متر با ضخامت 1 میلی متر.تجهیزات نهایی باید مجدداً تأیید شود که هنوز مطابقت دارند
  دستورالعمل های EMCبرای راهنمایی در مورد نحوه انجام این آزمایشات EMC، لطفاً به "تست EMI منابع تغذیه قطعات" مراجعه کنید.
  (همانطور که در http://www.meanwell.com موجود است)
  ※ سلب مسئولیت محصول: برای اطلاعات دقیق، لطفاً به https:// مراجعه کنیدwww.meanwell.com/serviceDisclaimer.aspx

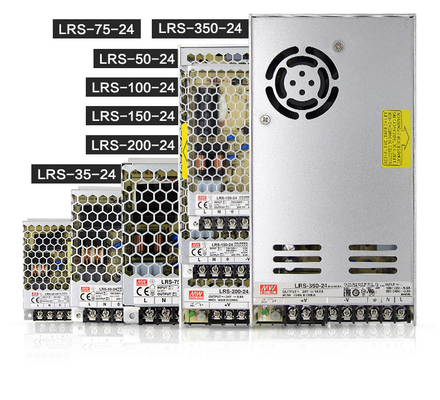

منبع تغذیه سوئیچینگ تک خروجی 75 وات LRS-75-5 1



منبع تغذیه سوئیچینگ تک خروجی 75 وات LRS-75-5 2منبع تغذیه سوئیچینگ تک خروجی 75 وات LRS-75-5 3



منبع تغذیه سوئیچینگ تک خروجی 75 وات LRS-75-5 4منبع تغذیه سوئیچینگ تک خروجی 75 وات LRS-75-5 5

منبع تغذیه سوئیچینگ تک خروجی 75 وات LRS-75-5 6


راه حل ها
ما راه حل های کاملی از جمله بررسی سایت، پیشنهاد طرح حرفه ای با توجه به درخواست مشتری، پشتیبانی فنی و خدمات تعمیر و نگهداری برای شرکت های مخابراتی در داخل و خارج از چین ارائه می دهیم.ما یک تیم شایسته و شبکه ای از شرکای قابل اعتماد در سراسر جهان داریم.

سوالات متداول:
1. چگونه کیفیت را کنترل می کنید؟
A: همه محصولات قبل از حمل و نقل، سناریوهای استفاده، بار و بار کامل و آزمایش اشتراک فعلی شبیه سازی شده برای اطمینان از کیفیت محصول هستند.

2. حداقل مقدار سفارش شما چقدر است؟
A: هیچ مقدار حداقل سفارش وجود ندارد و همچنین می توان آن را انجام داد.تنها تفاوت قیمت و برنامه است.

3. آیا می توانید شرکت خود را معرفی کنید؟
پاسخ: من بسیار افتخار دارم.من بعداً سند معرفی شرکت را برای شما ارسال می کنم تا اطلاعات شرکت خود را به طور جامع و مستقیم تر به شما معرفی کنم.

4. مزایای شرکت شما چیست؟
A: موجودی کافی و تضمین عرضه برای تجدید بعدی عرضه، انعطاف پذیر با توجه به نیازهای مختلف مشتریان، ارائه راه حل های مختلف.

5. آیا می توانم نمونه ها را ارسال کنم؟ آن را به همراه قیمت به من گزارش دهید؟
A: شما می توانید نمونه ها را ارسال کنید، نمونه ها در معرض غرور زیادی هستند و حمل و نقل باید توسط شما انجام شود.

6. شرکت شما چگونه با مشکل کیفیت برخورد می کند؟
پاسخ: شرکت ما تقریباً 10 سال است که این صنعت را انجام می دهد.قبلاً شهرت خاصی داشته است.ما به دقت آن را تجزیه و تحلیل خواهیم کرد.اگر واقعاً مشکل کیفی ماست، مطمئن باشید که کارها را طبق قرارداد انجام می دهد و هیچ وقت بعد از نگرانی اجازه نمی دهد که هیچ مشکلی داشته باشید، تیم خدمات ما با کمال میل در خدمت شما خواهد بود.

7 دبلیوکلاه الفبوکیفیت؟
A: 100٪ اصلی با بسته بندی جدید.ما هر مورد را قبل از ارسال آزمایش می کنیم تا مطمئن شویم که هر مورد با کیفیت خوب است.
8 اچچند ماه برای گارانتی؟
A: 1 سال تضمین کیفیت
9چگونه با هر کالای بی کیفیت برخورد کنیم؟
A: کالاها را می توان با هزینه پست ما برای هر محصول با کیفیت بد در مدت زمان تضمین ارسال کرد.
