خانه /محصولات/ماژول یکسو کننده/ماژول یکسو کننده سری Meanwell DPR 3200W DPR-3200-24 DPR-3200-48 DHP-1UT DBR-3200

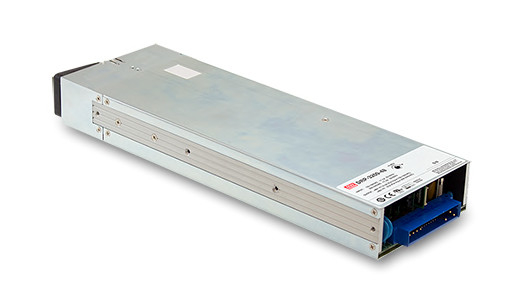

ماژول یکسو کننده سری Meanwell DPR 3200W DPR-3200-24 DPR-3200-48 DHP-1UT DBR-3200

1 قطعه
MOQ
1 USD
قیمت
ماژول یکسو کننده سری Meanwell DPR 3200W DPR-3200-24 DPR-3200-48 DHP-1UT DBR-3200
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
برند: یعنی خب
نام محصول: سری DPR
شماره مدل: DPR-3200-24 / DPR-3200-48
ارز خروجی: 133a /67a
قدرت نامی: 3200 وات
ولتاژ ورودی: 85 ~ 264VAC / 120 ~ 373VDC
فرکانس ورودی: 47 ~ 63 هرتز
Deimension: 325*107*41mm (L*W*H)
Weight: 2.9 kg
برجسته کردن:

ماژول یکسو کننده سری DPR 3200W,3200W DPR-3200-24,Meanwell سری DPR DPR-3200-48

,

3200W DPR-3200-24

,

Meanwell DPR Series DPR-3200-48
اطلاعات اولیه
محل منبع: CN
نام تجاری: MEAN WELL
گواهی: CE
شماره مدل: DPR-3200
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 8-10 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 3000 عدد در ماه
توضیحات محصول

ماژول یکسو کننده سری Meanwell DPR 3200W DPR-3200-24 DPR-3200-48 DHP-1UT DBR-3200 0


DPR سری 3200W DPR-3200-24 DPR-3200-48 DHP-1UT DBR-3200


وات:


3200


ویژگی ها:

راه حل کامل نصب در قفسه: تنظیم کننده و شارژر

1U پروفایل پایین

قفسه 19 اینچی در دسترس است



فنی



مدل DRP-3200-24 DRP-3200-48








محصول

 ولتاژ DC 24 ولت ۴۸ ولت
در حال حاضر نامگذاری شده 133A 67A
محدوده فعلی 0 ~ 133A 0 ~ 67A
قدرت نامی 3192W 3216W
RIPPLE & NOISE (حداکثر)یادداشت.2,3 300mVp-p 480mVp-p
ولتاژ ADJ. محدوده 23.5 ~ 30 ولت 47.5 ~ 58.8 ولت
تحمل ولتاژیادداشت.4 ±1.0% ±1.0%
مقررات خط ±0.5٪ ±0.5٪
مقررات بارگذاری ±0.5٪ ±0.5٪
زمان راه اندازی، زمان بالا رفتن 1500ms، 60ms/230VAC با بار کامل
زمان نگه داری (نوع) 16ms / 230VAC در 75٪ بار 9ms / 230VAC در بار کامل





ورودی

 ولتاژ محدوده یادداشت.5 90 ~ 264VAC 127 ~ 370VDC
محدوده فرکانس ۴۷ تا ۶۳ هرتز
فاکتور قدرت (نوع) 0.97/230VAC با بار کامل
کارایی (مثل) یادداشت.6 93.5 درصد 94.5 درصد
AC در حال حاضر (مثل) یادداشت.5 17A/230VAC
جریان ورودی (نوع) شروع سرد 55A/230VAC
جریان نشت < 1.5mA / 230VAC




حفاظت


اضافه بار

 105 ~ 115 درصد جریان نامی
نوع حفاظت: محدود کردن جریان ثابت، قطع ولتاژ O/P پس از 5 ثانیه. پس از افت ولتاژ O/P، دوباره برای بازیابی برق روشن کنید.


ولتاژ فوق العاده

 31.5 ~ 37.5 ولت ۶۳ تا ۷۵ ولت
نوع حفاظت: ولتاژ O/P را خاموش کنید و دوباره برای بازیابی روشن کنید.
بیش از حد گرما خاموش کردن ولتاژ O / P، به طور خودکار پس از دمای پایین می آید بهبود می یابد





عملکرد


ولتاژ خروجی قابل برنامه ریزی ((PV)

 تنظیم ولتاژ خروجی مجاز به 50 ~ 125٪ از ولتاژ خروجی اسمی است لطفا به کتابچه راهنمای عملکرد در صفحات زیر مراجعه کنید.
برنامه نویسی سطح جریان ثابت ((PC)) تنظیم سطح جریان ثابت به 20 ~ 100٪ از جریان نامی مجاز است. لطفا به دستورالعمل عملکرد در صفحات زیر مراجعه کنید.
کنترل از راه دور با سیگنال الکتریکی یا تماس خشک Power ON:short Power OFF:open. لطفا به کتابچه راهنمای عملکرد در صفحات زیر مراجعه کنید.
حس از راه دور جبران افت ولتاژ بر روی سیم کشی بار تا 0.5V. لطفا به کتابچه راهنمای عملکرد در صفحات بعدی مراجعه کنید
قدرت کمکی 5V @ 0.3A، تحمل ±10٪، موج 150mVp-p، 12V @ 0.8A، تحمل ±10٪، موج 450mVp-p
سیگنال هشدار خروجی سیگنال TTL جدا شده برای T-Alarm، AC-OK و DC-OK. لطفا به کتابچه راهنمای عملکرد در صفحات بعدی مراجعه کنید.




محیط زیست

 زمان کار -30 ~ +70°C (به "کرب کاهش" مراجعه کنید)
رطوبت کاری 20 ~ 90٪ RH بدون فشرده سازی
زمان نگهداری، رطوبت -40 ~ +85°C، 10 ~ 95% RH بدون فشرده سازی
ضریب زمان ±0.03٪/°C (0 ~ 50°C)
ارتعاش 10 ~ 500 هرتز، 2G 10 دقیقه/1 چرخه، 60 دقیقه هر یک در امتداد محور X، Y، Z










ایمنی و EMC

(اطلاع 9)

 استانداردهای ایمنی UL62368-1، CSA C22.2 شماره 62368-1، TUV BS EN/EN62368-1، EAC TP TC 004 تایید شده
ولتاژ ایستاده I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG1.5KVAC
مقاومت در برابر عایق I/P-O/P، I/P-FG، O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH




انتشار EMC

 پارامتر استاندارد سطح آزمون / یادداشت
انجام شده BS EN/EN55032 (CISPR32) کلاس B
تشعشعات BS EN/EN55032 (CISPR32) کلاس A
جریان هارمونیک BS EN/EN61000-3-2 ....
ولتاژ فلکر BS EN/EN61000-3-3 ....







ایمنی الکترومغناطیسی

 BS EN/EN55024، BS EN/EN61000-6-2
پارامتر استاندارد سطح آزمون / یادداشت
ESD BS EN/EN61000-4-2 سطح 3، هوا 8KV ؛ سطح 2، تماس 4KV
تشعشعات BS EN/EN61000-4-3 سطح 3
EFT / Burst BS EN/EN61000-4-4 سطح 3
افزایش BS EN/EN61000-6-2 2KV/خط خط 4KV/خط زمین
انجام شده BS EN/EN61000-4-6 سطح 3
میدان مغناطیسی BS EN/EN61000-4-8 سطح 4
کاهش ولتاژ و وقفه BS EN/EN61000-4-11

>95٪ کاهش 0.5 دوره، 30٪ کاهش 25 دوره،

>95% وقفه 250 دوره


سایر

 MTBF 535.5K ساعت دقیقه Telcordia SR-332 (Bellcore) ؛ 44.6K ساعت دقیقه MIL-HDBK-217F (25°C)
ابعاد ۳۲۵*۱۰۷*۴۱ میلی متر (L*W*H)
بسته بندی 2.65 کیلوگرم؛ 4 عدد/11.6 کیلوگرم/0.87 کیلوگرم
توجه:

1تمام پارامترهای ذکر نشده به طور خاص در 230VAC ورودی، بار نامی و 25 °C دمای محیط اندازه گیری می شوند.

2. ریپل و سر و صدا در 20MHz پهنای باند با استفاده از یک 12 "پیچ دو سیم خم شده با یک 0.1uf و 47uf خازن موازی پایان می یابد اندازه گیری می شود.

3در حالت استفاده از بار متغیر یا کار موازی ، موج ولتاژ خروجی ممکن است بالاتر از SPEC در شرایط بار سبک باشد.وقتی که بار خروجی بیشتر از 5 درصد باشد به حالت عادی برمی گردد.

4تحمل: شامل تحمل تنظیم شده، تنظیم خط و تنظیم بار است.

5. کاهش ولتاژ ممکن است تحت ولتاژ ورودی پایین مورد نیاز باشد. لطفاً برای جزئیات بیشتر منحنی کاهش ولتاژ را بررسی کنید.

6بهره وری در 75 درصد بار اندازه گیری می شود.

7اگر از سیگنال PV برای تنظیم Vo استفاده کنید، در شرایط عملیاتی خاص، صدای موج Vo ممکن است کمی بیش از امتیاز تعریف شده در این مشخصات باشد.

8. خروجی پس از ولتاژ O / P کمتر از < 80٪ از Vset برای 5 ثانیه خاموش می شود، دوباره قدرت را برای بازیابی.

9منبع برق یک جزء است که در یک تجهیزات نهایی نصب می شود.تمام آزمایشات EMC با نصب واحد بر روی یک صفحه فلزی 600mm * 900mm با ضخامت 1mm انجام شده است. تجهیزات نهایی باید دوباره تأیید شود که هنوز هم با دستورالعمل های EMC مطابقت دارد. برای راهنمایی در مورد چگونگی انجام این آزمایش های EMC، لطفا به “بررسي EMI منابع برق جزء” مراجعه کنید.(در http موجود است)://www.meanwell.com)

10درجه حرارت محیط 3.5°C/1000m در مدل های بدون فن و 5°C/1000m در مدل های فن برای ارتفاع عملیاتی بالاتر از 2000m ((6500ft)).

※ اعلام مسئولیت محصول: برای اطلاعات دقیق، لطفا بهhttps://www.meanwell.com/serviceDisclaimer.aspx
