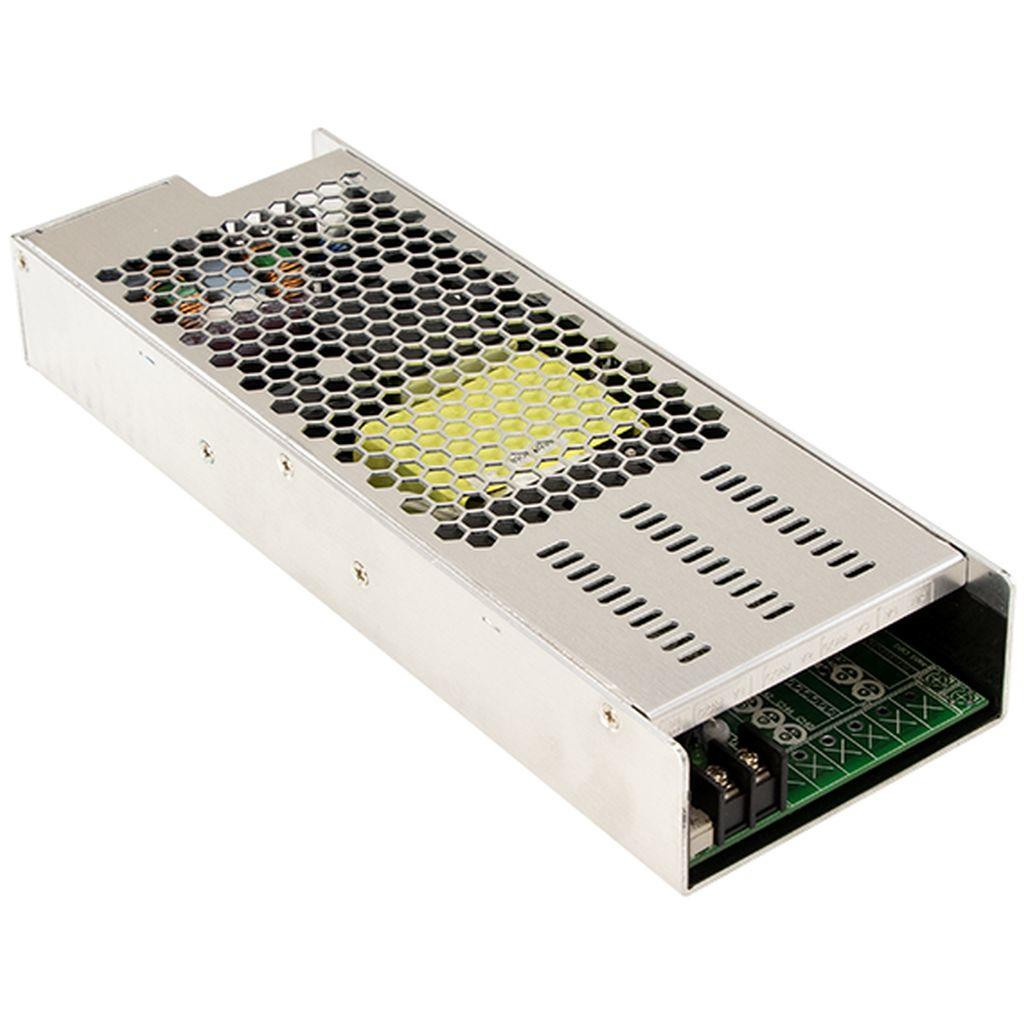

ماژول یکسو کننده UMP-400-48 UMP-400-24

1 قطعه
MOQ
1 USD
قیمت
ماژول یکسو کننده UMP-400-48 UMP-400-24
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
Brand: MEAN WELL
نام محصول: سریال Umps
شماره مدل: ump-400-24 /UMP-400-48
ارز خروجی: 16.7a/8.3a
قدرت نامی: 400 وات
فرکانس ورودی: 47 ~ 63 هرتز
ولتاژ DC: 22.8 ~ 25.2V / 45.6 ~ 50.4V
Input Voltage: 90 ~ 264VAC / 127 ~370VDC
حفاظت: بیش از ولتاژ / بار بیش از
ابعاد: 250*89*37mm (L*W*H)
Weight: 0.88kg
برجسته کردن:

ماژول یکسو کننده UMP-400-48

,

ماژول یکسو کننده UMP-400-24

,

Meanwell UMP-400-24
اطلاعات اولیه
محل منبع: CN
نام تجاری: MEAN WELL
گواهی: CE
شماره مدل: سری UMP
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 8-10 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 3000 عدد در ماه
توضیحات محصول

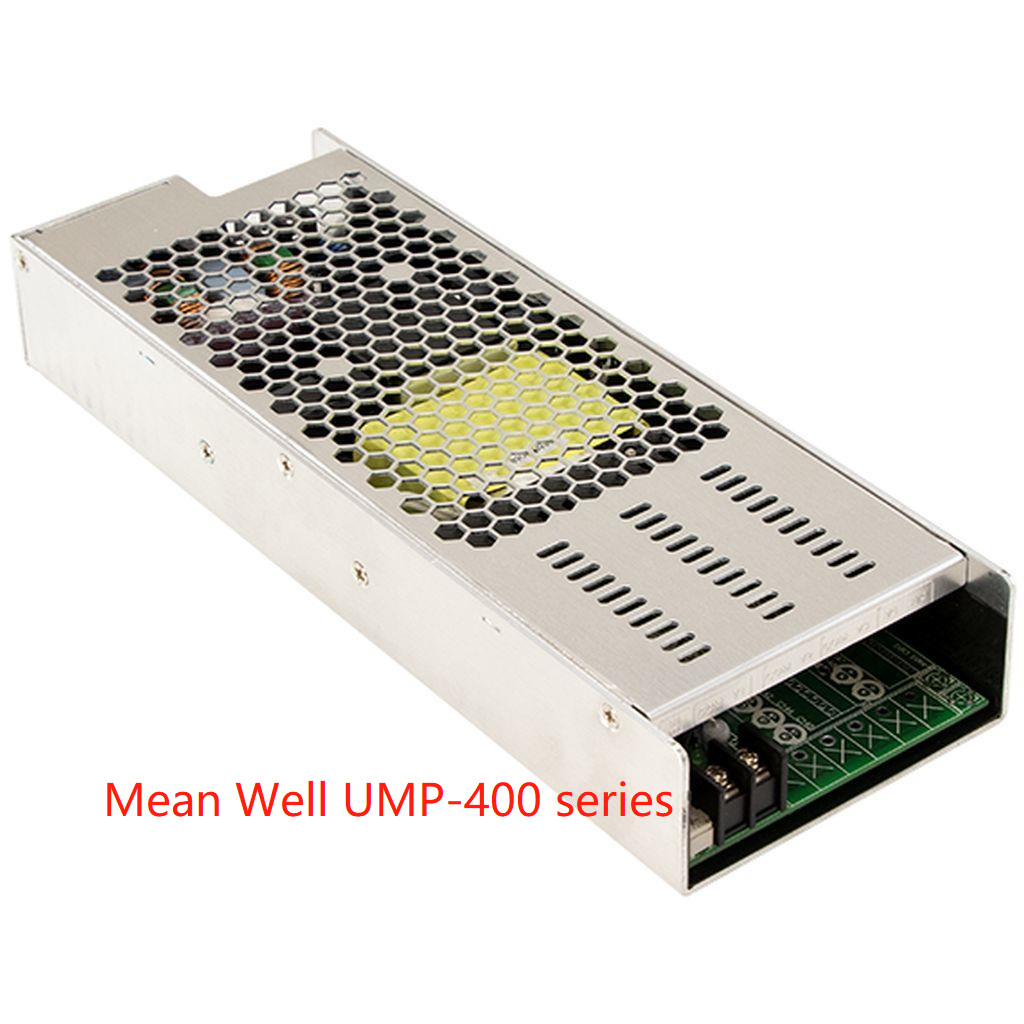

ماژول یکسو کننده UMP-400-48 UMP-400-24 0


ماژول یکسو کننده سری UMP سری UMP-400 سری UMP-400-24 UMP-400-48 Mean Well


ویژگی ها:

طراحی بدون فن، 1U

طراحی ماژولار، با کارت های ماژول DC-DC (مدل های سری NID35/65/100)

می تواند به عنوان یک منبع تغذیه تک ریل استفاده شود

محدوده دمای عملیاتی گسترده از -30 ~ +70 درجه سانتیگراد

الزامات OVC III را برآورده کنید

الزامات عایق 2x MOPP را برآورده کنید، ایده آل برای تجهیزات پزشکی با درجه BF


فنی


مدل UMP-400-24 UMP-400-48




خروجی تکی

(مدل استاندارد)

 ولتاژ DC 24 ولت 48 ولت
جریان نامی 16.7 آمپر 8.3 آمپر
توان خروجی نامی حداکثر 400 وات
محدوده تنظیم ولتاژ 22.8 ~ 25.2 ولت 45.6 ~ 50.4 ولت
ریپل و نویز (حداکثر)توجه 2 240mVp-p 360mVp-p
تحمل ولتاژتوجه 3 ±1.0% ±1.0%
تنظیم خط ±0.5% ±0.5%
تنظیم بار ±1.0% ±1.0%
زمان راه اندازی، افزایش 1000ms، 50ms/230Vac ; 2000ms، 50ms/115Vac
زمان نگه داشتن (معمولی) 12ms@230Vac ; 12ms@115Vac

خروجی های متعدد

(مدل اختیاری)

 ولتاژ DC خروجی CH1 24 ولت یا 48 ولت + ماژول های NID DC برای CH2,3,4
توان خروجی کل توان خروجی CH2,3,4 می تواند بسته به انتخاب NID انعطاف پذیر باشد. توان ترکیبی در تمام کانال ها نباید از 400 وات تجاوز کند




ورودی

 ولتاژمحدوده توجه 4 90 ~ 264VAC 127 ~370VDC
محدوده فرکانس 47 ~ 63Hz
ضریب توان PF>0.95/230VAC PF>0.98/115VAC در بار کامل
راندمان (معمولی) توجه 5 88.5%، بار کامل کیس با هر نوع ماژول در ولتاژ اسمی
جریان AC 2.5A/230VAC 4.7A/115VAC
جریان هجومی 40A/230VAC 25A/115VAC
جریان نشتی جریان نشتی زمین<300uA >



حفاظت

 اضافه بار 105 ~ 135% توان خروجی نامی
نوع حفاظت CH1: حفاظت محدود کننده جریان ثابت (اگر اتصال کوتاه طولانی ادامه یابد، عملکرد OTP فعال می شود)، CH2,CH3,CH4: حفاظت حالت Hiccup
ولتاژ بیش از حد 26.4 ~ 31.2 ولت 52.8 ~ 62.4 ولت
نوع حفاظت: خاموش کردن ولتاژ خروجی، روشن کردن مجدد برای بازیابی
دمای بیش از حد خاموش کردن ولتاژ خروجی، روشن کردن مجدد برای بازیابی



محیط

 دمای کار -30 ~ +70 درجه سانتیگراد (به "منحنی کاهش توان" مراجعه کنید)
رطوبت کار 20 ~ 90% RH بدون تراکم
دمای ذخیره سازی -40 ~ +85 درجه سانتیگراد
ضریب دما ±0.03% / درجه سانتیگراد (0 ~ 50 درجه سانتیگراد)
لرزش 10~500Hz، 2G 10min./1 cycle، 60 min. each along X, Y, Z axes
ارتفاع عملیاتیتوجه 6 5000 متر / OVCⅡ
دسته بندی ولتاژ بیش از حد Ⅲ; مطابق با IEC62368-1; ارتفاع تا 2000 متر










ایمنی و EMC

(توجه 7)

 استانداردهای ایمنی EAC TP TC 004; UL62368-1، مهر Dekra BS EN/EN62368-1 تایید شده است. طراحی به ANSI/AAMI ES60601-1، TUV BS EN/EN60601-1، IEC 60601-1 (ویرایش 3) مراجعه کنید
سطح عایق Primary-Secondary: 2x MOPP, Primary-Earth: 1x MOPP
ولتاژ مقاومت I/P-O/P: 4KVAC I/P-FG: 2KVAC O/P-FG: 1.5KVAC
مقاومت عایق I/P-O/P, I/P-FG, O/P-FG: 100M Ohms / 500VDC / 25 درجه سانتیگراد / 70% RH



انتشار EMC

 پارامتر استاندارد سطح تست / یادداشت
هدایت شده BS EN/EN55032 (CISPR32) / طراحی به BS EN/EN55011 (CISPR11) مراجعه کنید کلاس B
تابشی BS EN/EN55032 (CISPR32) / طراحی به BS EN/EN55011 (CISPR11) مراجعه کنید کلاس B
جریان هارمونیک BS EN/EN61000-3-2 کلاس A
سوسو زدن ولتاژ BS EN/EN61000-3-3 -----





ایمنی EMC

 BS EN/EN55035; طراحی به BS EN/EN60601-1-2 مراجعه کنید
پارامتر استاندارد سطح تست / یادداشت
ESD BS EN/EN61000-4-2 سطح 4، 8KV هوا؛ سطح 4، 4KV تماس
میدان RF BS EN/EN61000-4-3 سطح 3، 3V/m
EFT/ Burst BS EN/EN61000-4-4 سطح 3، 1KV
Surge BS EN/EN61000-4-5 سطح 4، 2KV/Line-FG; 1KV/Line-Line
هدایت شده BS EN/EN61000-4-6 سطح 2، 3V
میدان مغناطیسی BS EN/EN61000-4-8 سطح 1، 1A/m
افت ولتاژ و وقفه ها BS EN/EN61000-4-11

100% افت 1 دوره، 30% افت 25 دوره،

100% وقفه 250 دوره


دیگران

 MTBF 1428.4K ساعت حداقل Telcordia SR-332 (Bellcore) ; 187.3K ساعت حداقل MIL-HDBK-217F (25 درجه سانتیگراد)
ابعاد 250*89*37mm (L*W*H)
بسته بندی 0.88 کیلوگرم; 14 عدد / 13 کیلوگرم / 0.89CUFT




ناته

1. تمام پارامترهای ذکر نشده به طور خاص در ورودی 230VAC، بار نامی و 25 درجه سانتیگراد دمای محیط اندازه گیری می شوند.

2. ریپل و نویز با استفاده از یک جفت سیم پیچ خورده 12 اینچی که با یک خازن موازی 0.1 میکرو فاراد و 47 میکرو فاراد خاتمه یافته است، در پهنای باند 20 مگاهرتز اندازه گیری می شوند.

3. تحمل: شامل تحمل راه اندازی، تنظیم خط و تنظیم بار می شود.

4. کاهش توان ممکن است در ولتاژهای ورودی کم مورد نیاز باشد. لطفاً برای جزئیات بیشتر منحنی کاهش توان را بررسی کنید.

5. راندمان با نصب ماژول های خروجی مختلف تغییر می کند.

6. کاهش دمای محیط 3.5 درجه سانتیگراد / 1000 متر با مدل های بدون فن و 5 درجه سانتیگراد / 1000 متر با مدل های فن برای ارتفاع عملیاتی بالاتر از 2000 متر (6500 فوت).

7. منبع تغذیه به عنوان یک جزء در نظر گرفته می شود که در یک تجهیزات نهایی نصب می شود. تمام آزمایشات EMC توسط

نصب واحد روی یک صفحه فلزی 450 میلی متر * 450 میلی متر با ضخامت 3 میلی متر انجام شده است. تجهیزات نهایی باید دوباره تأیید شوند که هنوز هم مطابقت دارند

دستورالعمل های EMC. برای راهنمایی در مورد نحوه انجام این آزمایشات EMC، لطفاً به «آزمایش EMI منابع تغذیه اجزای سازنده» مراجعه کنید.

(همانطور که در http://www.meanwell.com موجود است)

سلب مسئولیت مسئولیت محصول: برای اطلاعات دقیق، لطفاً به https:// مراجعه کنیدwww.meanwell.com/serviceDisclaimer.aspx



ماژول یکسو کننده UMP-400-48 UMP-400-24 1


ماژول یکسو کننده UMP-400-48 UMP-400-24 2



ماژول یکسو کننده UMP-400-48 UMP-400-24 3ماژول یکسو کننده UMP-400-48 UMP-400-24 4

ماژول یکسو کننده UMP-400-48 UMP-400-24 5
