شارژر محفظه فلزی NPB-120-24

1 قطعه
MOQ
1 USD
قیمت
شارژر محفظه فلزی NPB-120-24
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
برند: یعنی خب
Product Name: Metal Enclosure Charger
شماره مدل: NPB-120-12 NPB-120-24 NPB-120-48
ولتاژ خروجی: 14.4V -57.6V
Rated power: 101-120.8W
Input frequency: 47 ~ 63Hz
ولتاژ DC: 4.2V- 28.6V
کارایی: 55 ٪ -80 ٪
حفاظت: بیش از ولتاژ / بار بیش از
ابعاد: 182.7*96*49mm (L*W*H)
Weight: 1.4kg
برجسته کردن:

شارژر محفظه فلزی NPB-120-12

,

شارژر محفظه فلزی NPB-120-24

,

Mean Well NPB-120-48
اطلاعات اولیه
محل منبع: CN
نام تجاری: MEAN WELL
گواهی: CE
شماره مدل: NPB-120
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 8-10 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 3000 عدد در ماه
توضیحات محصول

شارژر محفظه فلزی NPB-120-24 0

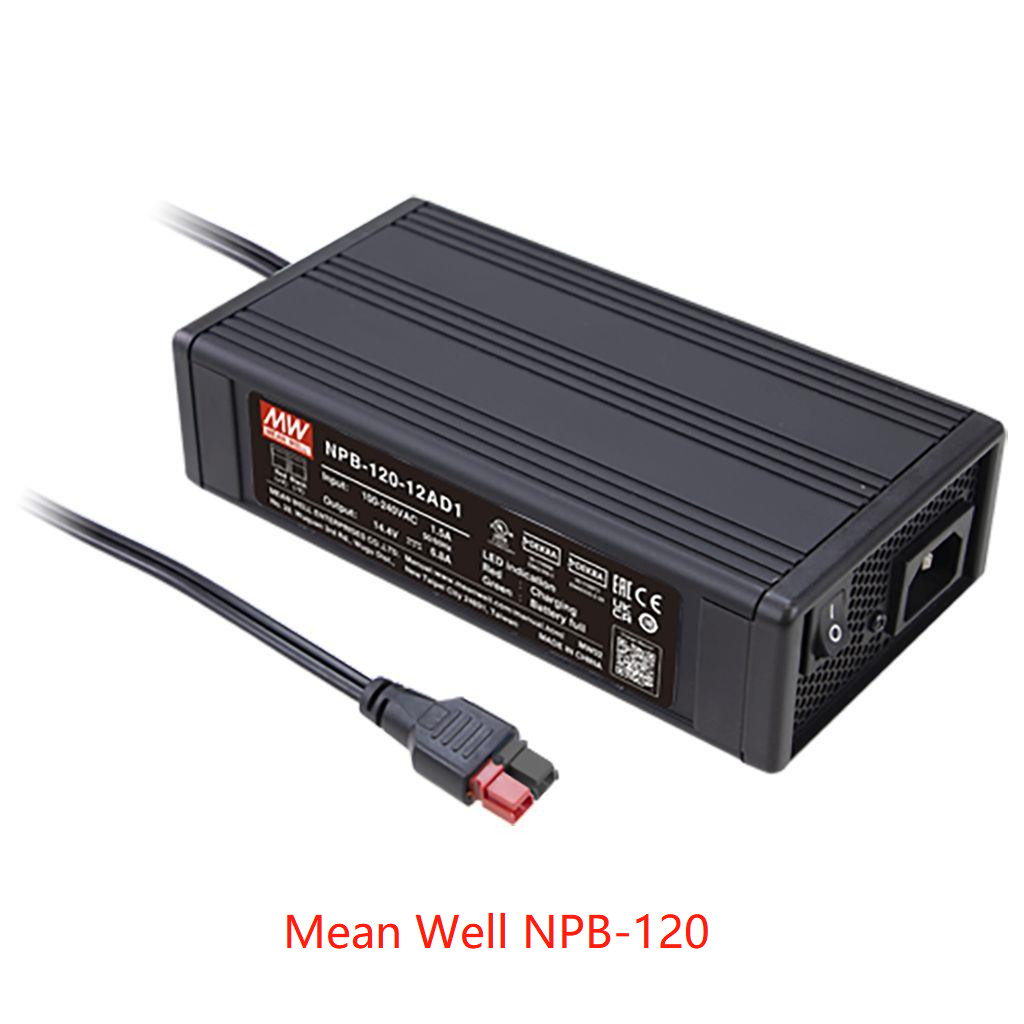

شارژر محفظه فلزی قابل حمل Mean Well مدل NPB-120-12 NPB-120-24 NPB-120-48


حالتمدل

مدل های جدید:

NPB-120 / NPB-240 / NPB-360

مدل های قدیمی:

PA-120 / PB-120


ویژگی ها:

شارژر ولتاژ گسترده با قابلیت اطمینان بالا از نوع استاندارد

محفظه فلزی برای اتلاف حرارت بهتر، منجر به کاهش دمای لمس می شود

تنظیم آسان و انعطاف پذیر:
ولتاژ شارژ قابل تنظیم از طریق پنل جلو (10.5 ~ 15.2 ولت، 21 ~ 30.4 ولت، 42 ~ 60.8 ولت)
جریان شارژ قابل تنظیم از طریق پنل (50 ~ 100٪ جریان نامی)
2 یا 3 مرحله قابل انتخاب توسط DIP S.W. در پنل جلو

محافظت ها: اتصال کوتاه، ولتاژ بیش از حد، دمای بیش از حد، قطبیت معکوس باتری

مطابقت با گواهینامه های دوگانه UL/EN62368-1 و IEC60335-1/2-29

پلاگین های خروجی DC متعدد قابل انتخاب: Anderson، ترمینال بلوک و پین برق 4 پین



مشخصات فنی


مدل NPB-120-12 NPB-120-24 NPB-120-48
=XLR, AD1, TB




خروجی

 ولتاژ شارژ تقویتی (Vboost) (پیش فرض) 14.4 ولت 28.8 ولت 57.6 ولت
ولتاژ شارژ شناور (Vfloat) (پیش فرض) 13.8 ولت 27.6 ولت 55.2 ولت
ولتاژ قابل تنظیم محدوده فرکانس 10.5 ~ 15.2 ولت 21 ~ 30.4 ولت 42 ~ 60.8 ولت
جریان خروجی (معمولی)47 ~ 63 هرتز 6.8 آمپر 4 آمپر 2 آمپر
محدوده قابل تنظیم جریان 50٪ ~ 100٪
حداکثر توان 103.4 وات 121.6 وات باتری توصیه شده باتری توصیه شده
ظرفیت (آمپر ساعت)20 ~ 90AH15 ~ 50AH 7 ~ 25AH ورودی ولتاژ





محدوده

 90 ~ 264VAC 127 ~ 370VDCمحدوده فرکانس 47 ~ 63 هرتز ضریب توان (معمولی)
PF>0.98/115VAC, PF>0.92/230VAC@12V,PF>0.93/230VAC@24/48V در بار کامل راندمان (معمولی)
XLR 86.5٪


89٪

 90.5٪ TB 87٪ جریان هجومی (معمولی)
90.5٪ TB 87٪ جریان هجومی (معمولی)
90.5٪ جریان AC (معمولی) 1.5A/115VAC 0.8A/230VAC جریان هجومی (معمولی)
شروع سرد 55A در 230VAC محافظت
اتصال کوتاه مدار



نوع حفاظت: محدود کننده جریان ثابت، شارژر پس از 5 ثانیه خاموش می شود، برای بازیابی دوباره روشن می شود

 ولتاژ بیش از حد 16 ~ 20 ولت 32 ~ 40 ولت 64 ~ 75 ولت
نوع حفاظت: خاموش شدن و قفل ولتاژ خروجی، برای بازیابی دوباره روشن می شود قطبیت معکوس توسط فیوز داخلی باز دمای بیش از حد
حالت Hiccup، پس از کاهش دما به طور خودکار بازیابی می شود
عملکرد منحنی شارژ
2 یا 3 مرحله قابل تنظیم توسط DIP S.W محیط
دمای کار -30 ~ +70 درجه سانتیگراد (به "منحنی کاهش توان" مراجعه کنید) رطوبت کاری



20 ~ 95٪ RH بدون تراکم

 دمای ذخیره سازی، رطوبت -40 ~ +85 درجه سانتیگراد، 10 ~ 95٪ RH بدون تراکم
ضریب دما ±0.05٪/درجه سانتیگراد (0 ~ 45 درجه سانتیگراد)
لرزش 10 ~ 500 هرتز، 2G 10 دقیقه / 1 سیکل، 60 دقیقه در هر محور X، Y، Z
ایمنی و EMC (توجه 7)
استانداردهای ایمنی CB IEC62368-1,IEC60335-1/2-29, Dekra BS EN/EN62368-1,BS EN/EN60335-1/2-29, UL62368-1, AS/NZS60335-1/2-29,









EAC TP TC 004 تایید شده

ولتاژ مقاومت

 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC

مقاومت عایق

I/P-O/P, I/P-FG, O/P-FG:100M اهم / 500VDC / 25 درجه سانتیگراد / 70٪ RH
انتشار EMC پارامتر
استاندارد سطح تست / یادداشت



هدایت شده

 BS EN/EN61000-4-2 سطح 3، 8KV هوا؛ سطح 2، 4KV تماس تابشی
BS EN/EN61000-4-8 کلاس A سوسو زدن ولتاژ
BS EN/EN61000-4-4 کلاس A سوسو زدن ولتاژ
BS EN/EN61000-3-3 ----- ایمنی EMC
BS EN/EN55014-2,BS EN/EN55024,BS EN/EN55035 پارامتر استاندارد





سطح تست / یادداشت

 ESD
BS EN/EN61000-4-2 سطح 3، 8KV هوا؛ سطح 2، 4KV تماس تابشی
BS EN/EN61000-4-3 سطح 2، 3V/m EFT / Burst
BS EN/EN61000-4-4 سطح 2، 1KV Surge
BS EN/EN61000-4-5 سطح 2، 1KV/Line-Line، سطح 3، 2KV/Line-Earth هدایت شده
BS EN/EN61000-4-6 سطح 2، 3Vrms میدان مغناطیسی
BS EN/EN61000-4-8 سطح 1، 1A/m افت ولتاژ و وقفه ها
BS EN/EN61000-4-11 >95٪ افت 0.5 دوره، 30٪ افت 25 دوره، >95٪ وقفه 250 دوره
موارد دیگر MTBF

1895.4K ساعت حداقل Telcordia TR/SR-332 (Bellcore) ; 225.8K ساعت حداقل MIL-HDBK-217F (25 درجه سانتیگراد)

ابعاد


182.7*96*49mm (L*W*H)

 بسته بندی 1.3 کیلوگرم؛ 10 عدد / 14 کیلوگرم / 1.13CUFT
توجه 1. برای مشخصات باتری های مختلف ممکن است نیاز به اصلاح مشخصات شارژر باشد. لطفاً برای جزئیات با فروشنده باتری و MEAN WELL تماس بگیرید.
2. تمام پارامترهای ذکر نشده به طور ویژه در ورودی 230VAC، بار نامی و 25 درجه سانتیگراد دمای محیط اندازه گیری می شوند. 3. به منحنی کاهش توان مراجعه کنید.





4. این محدوده پیشنهادی MEAN WELL است. لطفاً برای پیشنهادات خود در مورد محدودیت حداکثر جریان شارژ با سازنده باتری خود مشورت کنید.

5. ممکن است در ولتاژهای ورودی کم نیاز به کاهش توان باشد. لطفاً برای جزئیات بیشتر، منحنی کاهش توان را بررسی کنید.

6. این مکانیسم حفاظتی برای حالتی مشخص شده است که اتصال کوتاه پس از روشن شدن شارژر رخ می دهد.

7. شارژر به عنوان یک جزء در نظر گرفته می شود که در تجهیزات نهایی نصب می شود. تجهیزات نهایی باید دوباره تأیید شوند که هنوز الزامات EMC را برآورده می کنند

دستورالعمل ها. برای راهنمایی در مورد نحوه انجام این آزمایشات EMC، لطفاً به “آزمایش EMI منبع تغذیه اجزا.” مراجعه کنید.

(همانطور که در http://www.meanwell.com موجود است)

سلب مسئولیت مسئولیت محصول: برای اطلاعات دقیق، لطفاً به https://

www.meanwell.com/serviceDisclaimer.aspx

راه حل ها

با استفاده از ابزارهای پیشرفته و مشارکت های جهانی، ما راه حل های جامعی را در اختیار شرکت های مخابراتی قرار می دهیم: مطالعات امکان سنجی سایت، برنامه ریزی با کمک هوش مصنوعی، پشتیبانی فنی در زمان واقعی و نگهداری پیش بینی کننده مبتنی بر هوش مصنوعی - در سراسر چین و بازارهای جهانی.

سوالات متداول:1. س: آیا می توان نمونه ها را با قیمت ارائه کرد؟


شارژر محفظه فلزی NPB-120-24 1

شارژر محفظه فلزی NPB-120-24 2





شارژر محفظه فلزی NPB-120-24 3شارژر محفظه فلزی NPB-120-24 4

شارژر محفظه فلزی NPB-120-24 5


A: درخواست های نمونه پذیرفته می شود. قیمت نمونه ها با نرخ های عمده فروشی استاندارد است و هزینه های حمل و نقل برای دریافت کننده قابل پرداخت است. یک ماتریس نقل قول دقیق شامل تخفیف های حجمی همراه با محموله های نمونه خواهد بود.
2. س: شرکت شما چگونه به اختلافات کیفیتی رسیدگی می کند؟

A: به عنوان یک کهنه کار 10 ساله صنعت با گواهینامه ISO 9001، ما تجزیه و تحلیل ریشه ای (RCA) را برای همه مسائل کیفیتی آغاز می کنیم. عدم انطباق ها طبق SLA های قراردادی حل می شوند، و تیم پشتیبانی فنی ما 24/7 کمک های اصلاحی را ارائه می دهد.

3. س: استاندارد تضمین کیفیت چیست؟

4. س: مدت زمان گارانتی چقدر است؟


5. س: چگونه با محصولات معیوب برخورد می شود؟






شارژر محفظه فلزی NPB-120-24 6



 شارژر محفظه فلزی NPB-120-24 7
