شارژر قابل برنامه ریزی Din Rail منبع تغذیه Dc HDR-15 HDR-60 HDR-100

1 قطعه
MOQ
USD 299
قیمت
شارژر قابل برنامه ریزی Din Rail منبع تغذیه Dc HDR-15 HDR-60 HDR-100
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام تجاری: یعنی خوب
نام محصول: شارژر قابل برنامه ریزی
شماره مدل: HDR-12 /HDR-30
ارز خروجی: 2,4A-0.32A
قدرت نامی: 12 وات -15.4 وات
فرکانس ورودی: 47 ~ 63 هرتز
ولتاژ DC: 5V-48V
بهره وری: 80٪ -87٪
حفاظت: بیش از ولتاژ / بار بیش از حد
بعد، ابعاد، اندازه: 192*178*45.5mm (L*W*H)
وزن: 0.98 کیلوگرم
برجسته کردن:

شارژر قابل برنامه ریزی HDR-15

,

منبع تغذیه ریلی dc HDR-60

,

منبع تغذیه دین ریلی HDR-100 48v

اطلاعات اولیه
محل منبع: CN
نام تجاری: MEAN WELL
گواهی: CE
شماره مدل: سری HDR
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 8-10 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 3000 عدد در ماه
توضیحات محصول

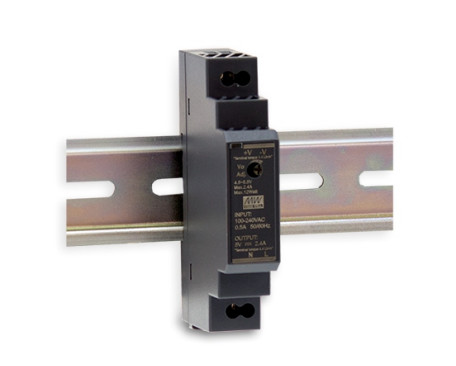

Mean Well HDR سری HDR-15 HDR-30 HDR-60 HDR-100شارژر قابل برنامه ریزی Din Rail منبع تغذیه Dc HDR-15 HDR-60 HDR-100 0





شارژر محفظه فلزی Mean Well قابل حملNPB-120-12 NPB-120-24NPB-120-48



مدل

مدل های جدید:

NPB-120/NPB-240/NPB-360

مدل های قدیمی:

PA-120/PB-120







امکانات :

شارژر با محدوده ولتاژ گسترده نوع استاندارد بسیار قابل اعتماد

محفظه فلزی برای اتلاف گرما بهتر، منجر به کاهش دمای لمس می شود

تنظیم آسان و انعطاف پذیر:
‧ ولتاژ شارژ قابل تنظیم از طریق پنل جلویی (10.5~15.2V، 21~30.4V، 42~60.8V)
‧ جریان شارژ قابل تنظیم از طریق پنل (50 تا 100٪ جریان نامی)
‧ 2 یا 3 مرحله قابل انتخاب توسط DIP SW در پانل جلویی

حفاظت: اتصال کوتاه، بیش از ولتاژ، بیش از حد دما، قطب معکوس باتری

مطابق با گواهینامه های دوگانه UL/EN62368-1 و IEC60335-1/2-29

چند شاخه خروجی DC قابل انتخاب: اندرسون، بلوک ترمینال و پایه برق 4 پین





فنی





مدل HDR-15-5 HDR-15-12 HDR-15-15 HDR-15-24 HDR-15-48









خروجی

ولتاژ DC 5 ولت 12 ولت 15 ولت 24 ولت 48 ولت
فعلی دارای رتبه 2.4A 1.25A 1A 0.63A 0.32A
محدوده فعلی 0 ~ 2.4A 0 ~ 1.25A 0 ~ 1A 0 ~ 0.63A 0 ~ 0.32A
قدرت نامی 12 وات 15 وات 15 وات 15.2 وات 15.4 وات
موج و نویز (حداکثر)توجه 2 80mVp-p 120mVp-p 120mVp-p 150mVp-p 240mVp-p
تنظیم کننده ولتاژدامنه 4.5 ~ 5.5 ولت 10.8 ~ 13.8 ولت 13.5 ~ 18 ولت 21.6 ~ 29 ولت 43.2 ~ 55.2 ولت
تحمل ولتاژنکته 3 ± 2.0٪ ± 1.0٪ ± 1.0٪ ± 1.0٪ ± 1.0٪
مقررات خط ± 1.0٪ ± 1.0٪ ± 1.0٪ ± 1.0٪ ± 1.0٪
تنظیم بار ± 1.0٪ ± 1.0٪ ± 1.0٪ ± 1.0٪ ± 1.0٪
راه اندازی، زمان افزایش 2000ms، 80ms/230VAC 2000ms، 80ms/115VAC در بار کامل
نگه داشتن زمان (نوع.) 30ms/230VAC 12ms/115VAC در بار کامل





ورودی

محدوده ولتاژ 85 ~ 264VAC (277VAC عملیاتی) 120 ~ 370VDC (390VDC عملیاتی)
محدوده فرکانس 47 ~ 63 هرتز
کارایی (نوع) 80% 85% 85.5٪ 86% 87%
جریان AC (نوع) 0.5A/115VAC 0.25A/230VAC
INRUSH CURRENT (نوع) استارت سرد 25A/115VAC 45A/230VAC





حفاظت



اضافه بار

توان خروجی نامی 110 تا 145 درصد

حالت سکسکه زمانی که ولتاژ خروجی کمتر از 50% است، پس از رفع مشکل به طور خودکار بازیابی می شود

محدود کردن جریان ثابت در ولتاژ خروجی نامی 50% تا 100%، پس از رفع عیب به طور خودکار بازیابی می شود

ولتاژ بیش از حد 5.75 ~ 6.75 ولت 14.2 ~ 16.2 ولت 18.8 ~ 22.5 ولت 30 تا 36 ولت 56.5 ~ 64.8 ولت
نوع حفاظت: قطع ولتاژ o/p، بستن توسط دیود زنر







محیط

دمای کاری -30 ~ 70+ ℃ (به "منحنی کاهش سرعت" مراجعه کنید)
رطوبت کاری 20 تا 90 درصد RH غیر متراکم
دمای ذخیره سازی، رطوبت -40 ~ 85+ ℃، 10 تا 95% RH غیر متراکم
TEMPضریب ± 0.03٪/℃ (0 ~ 50 ℃) RH غیر متراکم
ارتعاش 10 ~ 500 هرتز، 2G 10 دقیقه/1 چرخه، دوره 60 دقیقه.هر کدام در امتداد محورهای X، Y، Z.نصب: مطابق با IEC60068-2-6
ارتفاع عملیاتی 2000 متر
رده ولتاژ بیش از حد Ⅲ؛طبق EN61558، EN50178، EN60664-1، EN62477-1؛ارتفاع تا 2000 متر















ایمنی و EMC

(یادداشت 4)

استانداردهای ایمنی

UL62368-1، UL508، TUV BS EN/EN61558-2-16، BS EN/EN61558-1، IEC62368-1، EAC TP TC 004، BSMI CNS14336-1 تایید شده؛

طراحی به TUV BS EN/EN62368-1 مراجعه کنید

ولتاژ قابل تحمل I/PO/P: 4KVAC
مقاومت در برابر انزوا I/PO/P: 100M Ohms / 500VDC / 25℃/ 70% RH





EMC EMISSION

پارامتر استاندارد سطح آزمون / توجه
انجام شده BS EN/EN55032 (CISPR32)، CNS13438 کلاس B
تشعشع شده است BS EN/EN55032 (CISPR32)، CNS13438 کلاس B
جریان هارمونیک BS EN/EN61000-3-2 کلاس A
سوسو زدن ولتاژ BS EN/EN61000-3-3 -------









ایمنی EMC

BS EN/EN55024، BS EN/EN55035، BS EN/EN61000-6-2، BS EN/EN61204-3
پارامتر استاندارد سطح آزمون / توجه
ESD BS EN/EN61000-4-2 سطح 3، 8 کیلو ولت هوا؛سطح 2، تماس 4KV، معیار A
حساسیت تابشی BS EN/EN61000-4-3 سطح 3، معیار A
EFT/Burest BS EN/EN61000-4-4 سطح 3، معیار A
موج BS EN/EN61000-4-5 سطح 4,2KV/LN، معیار A
انجام شده BS EN/EN61000-4-6 سطح 3، معیار A
میدان مغناطیسی BS EN/EN61000-4-8 سطح 4، معیار A
افت و وقفه ولتاژ BS EN/EN61000-4-11

>95% شیب 0.5 دوره، 30% شیب 25 دوره،

>95% وقفه 250 دوره



دیگران

MTBF 3724.3 هزار ساعت دقیقهTelcordia SR-332 (Bellcore) ;1166.1 هزار ساعت دقیقهMIL-HDBK-217F (25℃)
بعد، ابعاد، اندازه 17.5*90*54.5mm (W*H*D)
بسته بندی 78 گرم؛ 160 عدد / 13.5 کیلوگرم / 1.14 CUFT


شارژر قابل برنامه ریزی Din Rail منبع تغذیه Dc HDR-15 HDR-60 HDR-100 1



شارژر قابل برنامه ریزی Din Rail منبع تغذیه Dc HDR-15 HDR-60 HDR-100 2



شارژر قابل برنامه ریزی Din Rail منبع تغذیه Dc HDR-15 HDR-60 HDR-100 3شارژر قابل برنامه ریزی Din Rail منبع تغذیه Dc HDR-15 HDR-60 HDR-100 4

شارژر قابل برنامه ریزی Din Rail منبع تغذیه Dc HDR-15 HDR-60 HDR-100 5


راه حل ها
ما راه حل های کاملی از جمله بررسی سایت، پیشنهاد طرح حرفه ای با توجه به درخواست مشتری، پشتیبانی فنی و خدمات تعمیر و نگهداری برای شرکت های مخابراتی در داخل و خارج از چین ارائه می دهیم.ما یک تیم شایسته و شبکه ای از شرکای قابل اعتماد در سراسر جهان داریم.

سوالات متداول:
1. چگونه کیفیت را کنترل می کنید؟
A: همه محصولات قبل از حمل و نقل، سناریوهای استفاده، بار و بار کامل و آزمایش اشتراک فعلی شبیه سازی شده برای اطمینان از کیفیت محصول هستند.

2. حداقل مقدار سفارش شما چقدر است؟
A: هیچ مقدار حداقل سفارش وجود ندارد و همچنین می توان آن را انجام داد.تنها تفاوت قیمت و برنامه است.

3. آیا می توانید شرکت خود را معرفی کنید؟
پاسخ: من بسیار افتخار دارم.من بعداً سند معرفی شرکت را برای شما ارسال می کنم تا اطلاعات شرکت خود را به طور جامع و مستقیم تر به شما معرفی کنم.

4. مزایای شرکت شما چیست؟
A: موجودی کافی و تضمین عرضه برای تجدید بعدی عرضه، انعطاف پذیر با توجه به نیازهای مختلف مشتریان، ارائه راه حل های مختلف.

5. آیا می توانم نمونه ها را ارسال کنم؟ آن را به همراه قیمت به من گزارش دهید؟
A: شما می توانید نمونه ها را ارسال کنید، نمونه ها در معرض غرور زیادی هستند و حمل و نقل باید توسط شما انجام شود.

6. شرکت شما چگونه با مشکل کیفیت برخورد می کند؟
پاسخ: شرکت ما تقریباً 10 سال است که این صنعت را انجام می دهد.قبلاً شهرت خاصی داشته است.ما به دقت آن را تجزیه و تحلیل خواهیم کرد.اگر واقعاً مشکل کیفی ماست، مطمئن باشید که کارها را طبق قرارداد انجام می دهد و هیچ وقت بعد از نگرانی اجازه نمی دهد که هیچ مشکلی داشته باشید، تیم خدمات ما با کمال میل در خدمت شما خواهد بود.

7 دبلیوکلاه الفبوکیفیت؟
A: 100٪ اصلی با بسته بندی جدید.ما هر مورد را قبل از ارسال آزمایش می کنیم تا مطمئن شویم که هر مورد با کیفیت خوب است.
8 اچچند ماه برای گارانتی؟
A: 1 سال تضمین کیفیت
9چگونه با هر کالای بی کیفیت برخورد کنیم؟
A: کالاها را می توان با هزینه پست ما برای هر محصول با کیفیت بد در مدت زمان تضمین ارسال کرد.
