منبع تغذیه Mean Well MDR-10-5 Din Rail 24vdc MDR-20 MDR-40 MDR-60

1 قطعه
MOQ
USD 299
قیمت

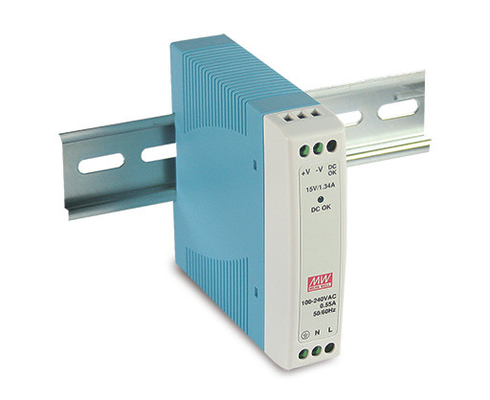

منبع تغذیه Mean Well MDR-10-5 Din Rail 24vdc MDR-20 MDR-40 MDR-60
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام تجاری: یعنی خوب
نام محصول: دین ریل
شماره مدل: MDR-10-5
ارز خروجی: 2,4A-0.32A
قدرت نامی: 12 وات -15.4 وات
فرکانس ورودی: 47 ~ 63 هرتز
ولتاژ DC: 5V-24V
بهره وری: 77٪ -84٪
حفاظت: بیش از ولتاژ / بار بیش از حد
بعد، ابعاد، اندازه: 22.5*90*100mm (W*H*D)
وزن: 0.15 کیلوگرم
برجسته کردن:

منبع تغذیه Mean Well MDR-10-5,MDR-10-5 دین ریل 24vdc, منبع تغذیه دین ریل 24vdc MDR-20

,

MDR-10-5 power supply din rail 24vdc

,

power supply din rail 24vdc MDR-20

اطلاعات اولیه
محل منبع: CN
نام تجاری: MEAN WELL
گواهی: CE
شماره مدل: سری MDR
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 8-10 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 3000 عدد در ماه
توضیحات محصول

Mean Well Brand MDR-10-5 DIN RAIL MDR-20 MDR-40 MDR-60 MDR-100منبع تغذیه Mean Well MDR-10-5 Din Rail 24vdc MDR-20 MDR-40 MDR-60 0

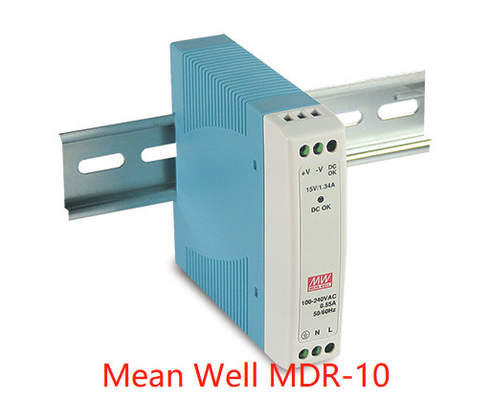

Mean Well MDR-10-5 DIN RAIL MDR-20 MDR-40 MDR-60 MDR-100



امکانات :

کیف پلاستیکی، فوق العاده باریک

1∅، ورودی تمام محدوده

مصرف برق بدون بار<0.75W~1W

روی ریل صنعتی TS-35 / 7.5 یا 15 مونتاژ کنید

عملکرد PFC فعال داخلی

Class I، Div 2 Hazardous Locations T4 (MDR-40/60)



فنی



مدل MDR-10-5 MDR-10-12 MDR-10-15 MDR-10-24









خروجی

ولتاژ DC 5 ولت 12 ولت 15 ولت 24 ولت
فعلی دارای رتبه 2A 0.84A 0.67A 0.42A
محدوده فعلی 0 ~ 2A 0 ~ 0.84A 0 ~ 0.67A 0 ~ 0.42A
قدرت نامی 10 وات 10 وات 10 وات 10 وات
موج و نویز (حداکثر)توجه 2 80mVp-p 120mVp-p 120mVp-p 150mVp-p
تحمل ولتاژنکته 3 ± 5.0٪ ± 3.0٪ ± 3.0٪ ± 2.0٪
مقررات خط ± 1.0٪ ± 1.0٪ ± 1.0٪ ± 1.0٪
تنظیم بار ± 5.0٪ ± 3.0٪ ± 3.0٪ ± 2.0٪
برپایی،بالا آمدن زمان توجه 5 500ms، 30ms/230VAC 1000ms، 30ms/115VAC در بار کامل
نگه داشتن زمان (نوع.) 120ms/230VAC 25ms/115VAC در بار کامل





ورودی

محدوده ولتاژ 85 ~ 264 VAC 120 ~ 370 VDC
محدوده فرکانس 47 ~ 63 هرتز
کارایی (نوع) 77% 81% 81% 84%
جریان AC (نوع) 0.33A/115VAC 0.21A/230VAC
INRUSH CURRENT (نوع) استارت سرد 35A/115VAC 70A/230VAC
جریان نشتی <1 میلی آمپر / 240 VAC



حفاظت

اضافه بار توان خروجی نامی بالای 105 درصد
نوع حفاظت: حالت سکسکه، پس از رفع عیب به طور خودکار بازیابی می شود
ولتاژ بیش از حد 5.75 ~ 6.75 ولت 13.8 ~ 16.2 ولت 17.25 ~ 20.25 ولت 27.6 ~ 32.4 ولت
نوع حفاظت: ولتاژ o/p را خاموش کنید، دوباره روشن کنید تا بازیابی شود
عملکرد سیگنال فعال DC OK (حداکثر) 3.75 ~ 6 ولت / 50 میلی آمپر 9 ~ 13.5 ولت / 40 میلی آمپر 11.5 ~ 16.5 ولت / 40 میلی آمپر 18 ~ 27 ولت / 20 میلی آمپر





محیط

دمای کاری -20 ~ 70+ ℃ (به "منحنی کاهش سرعت" مراجعه کنید)
رطوبت کاری 20 تا 90 درصد RH غیر متراکم
دمای ذخیره سازی، رطوبت -40 ~ +85 ℃، 10 تا 95٪ RH
TEMPضریب ± 0.03٪/℃ (0 ~ 50 ℃)
ارتعاش مؤلفه: 10 ~ 500 هرتز، 2G 10 دقیقه / 1 چرخه، 60 دقیقه.هر کدام در امتداد محورهای X، Y، Z.نصب: مطابق با IEC60068-2-6



ایمنی و EMC

(یادداشت 4)

استانداردهای ایمنی UL508، TUV BS EN/EN62368-1، EAC TP TC 004، BSMI CNS14336-1، AS/NZS 62368.1 تایید شده
ولتاژ قابل تحمل I/PO/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
مقاومت در برابر انزوا I/PO/P، I/P-FG، O/P-FG: 100M Ohms / 500VDC / 25℃/ 70% RH
EMC EMISSION مطابقت با BS EN/EN55032 (CISPR32)، BS EN/EN61204-3 کلاس B، BS EN/EN61000-3-2،-3، EAC TP TC 020، CNS13438 کلاس B
ایمنی EMC مطابقت با BS EN/EN61000-4-2، 3، 4، 5، 6، 8، 11، BS EN/EN55024، BS EN/EN61000-6-1، BS EN/EN61204-3، سطح صنعت سبک، EAC TP TC 020



دیگران

MTBF 3334.7 هزار ساعت دقیقهTelcordia SR-332 (Bellcore) ;584.0 هزار ساعت دقیقهMIL-HDBK-217F (25℃)
بعد، ابعاد، اندازه 22.5*90*100mm (W*H*D)
بسته بندی 0.15 کیلوگرم؛72 قطعه / 11.8 کیلوگرم / 1.04 CUFT
توجه داشته باشید

1. تمام پارامترهایی که به طور خاص ذکر نشده اند در ورودی 230VAC، بار نامی و 25 درجه سانتیگراد دمای محیط اندازه گیری می شوند.

2. امواج و نویز در پهنای باند 20 مگاهرتز با استفاده از یک جفت سیم پیچ خورده 12 اینچی که با یک خازن موازی 0.1uf و 47uf خاتمه می یابد اندازه گیری می شود.

3. تحمل: شامل تحمل تنظیم، تنظیم خط و تنظیم بار است.

4. منبع تغذیه جزء در نظر گرفته می شود که در تجهیزات نهایی نصب می شود.تجهیزات نهایی باید مجدداً تأیید شود که هنوز مطابقت دارند

دستورالعمل های EMCبرای راهنمایی در مورد نحوه انجام این آزمایشات EMC، لطفاً به "تست EMI منابع تغذیه قطعات" مراجعه کنید.

(همانطور که در http://www.meanwell.com موجود است)

5. طول زمان تنظیم در اولین شروع سرد اندازه گیری می شود.روشن/خاموش کردن منبع تغذیه ممکن است منجر به افزایش زمان تنظیم شود.

6. کاهش دمای محیط 3.5 ℃ / 1000 متر با مدل های بدون فن و 5 ℃ / 1000 متر با مدل های فن برای ارتفاع عملیاتی بالاتر از 2000 متر (6500 فوت).

※ سلب مسئولیت محصول: برای اطلاعات دقیق، لطفاً به https:// مراجعه کنیدwww.meanwell.com/serviceDisclaimer.aspx


منبع تغذیه Mean Well MDR-10-5 Din Rail 24vdc MDR-20 MDR-40 MDR-60 1



منبع تغذیه Mean Well MDR-10-5 Din Rail 24vdc MDR-20 MDR-40 MDR-60 2



منبع تغذیه Mean Well MDR-10-5 Din Rail 24vdc MDR-20 MDR-40 MDR-60 3منبع تغذیه Mean Well MDR-10-5 Din Rail 24vdc MDR-20 MDR-40 MDR-60 4

منبع تغذیه Mean Well MDR-10-5 Din Rail 24vdc MDR-20 MDR-40 MDR-60 5
