منبع تغذیه SDR-75-24 Meanwell Din Rail 12V 24V 48V 85%-89%

1 قطعه
MOQ
USD 299
قیمت
منبع تغذیه SDR-75-24 Meanwell Din Rail 12V 24V 48V 85%-89%
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام تجاری: یعنی خوب
نام محصول: سری SDR
شماره مدل: SDR-75-24
ارز خروجی: 9.37A -2.34A
قدرت نامی: 75 وات
فرکانس ورودی: 47 ~ 63 هرتز
ولتاژ DC: 12V -24V-48V
بهره وری: 85% -89%
حفاظت: بیش از ولتاژ / بار بیش از حد
بعد، ابعاد، اندازه: 32*125.2*102 میلی متر
وزن: 0.51 گرم
برجسته کردن:

منبع تغذیه SDR-75-24 meanwell din rail, منبع تغذیه meanwell din rail 85%, SDR-75-24 meanwell din rail 24v

,

meanwell din rail power supply 85%

,

SDR-75-24 meanwell din rail 24v

اطلاعات اولیه
محل منبع: CN
نام تجاری: MEAN WELL
گواهی: CE
شماره مدل: SDR-75-24
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 8-10 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 3000 عدد در ماه
توضیحات محصول

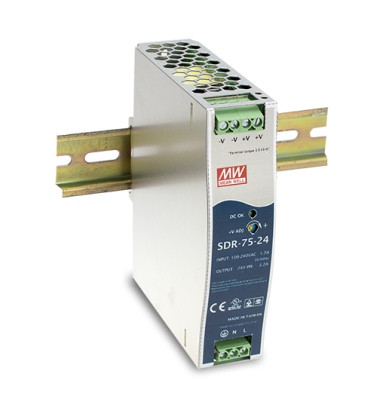

ریل DIN صنعتی تک خروجی 75 وات با نام تجاری Mean Well با منبع تغذیه سری SDR-75منبع تغذیه SDR-75-24 Meanwell Din Rail 12V 24V 48V 85%-89% 0



ریل DIN صنعتی تک خروجی 75 وات با نام تجاری Mean Well با منبع تغذیه سری SDR-75

امکانات:

قاب فلزی، اندازه باریک

1∅، ورودی تمام محدوده (230VAC فقط برای SDR-960)

94% راندمان بالا و عملکرد کامل

عملکرد PFC فعال داخلی (به جز SDR-75)

روی ریل صنعتی TS-35 / 7.5 یا 15 مونتاژ کنید

کنتاکت رله DC OK داخلی (به جز SDR-75)

130٪ ~ 150٪ قابلیت بارگذاری اوج توسط مدل ها

عملکرد اشتراک گذاری فعلی (SDR-480P/960)







فنی



مدل SDR-75-12 SDR-75-24 SDR-75-48













خروجی

ولتاژ DC 12 ولت 24 ولت 48 ولت
فعلی دارای رتبه 6.3A 3.2A 1.6A
محدوده فعلی 0 ~ 6.3A 0 ~ 3.2A 0 ~ 1.6A
قدرت نامی 75.6 وات 76.8 وات 76.8 وات
اوج جریان 9.375A 4.69A 2.34A
اوج قدرتتوجه 6 112.5 وات (3 ثانیه)
موج و نویز (حداکثر)توجه 2 100mVp-p 100mVp-p 120mVp-p
تنظیم کننده ولتاژدامنه 12 تا 14 ولت 24 ~ 28 ولت 48 ~ 55 ولت
تحمل ولتاژنکته 3 ± 1.0٪ ± 1.0٪ ± 1.0٪
مقررات خط ± 0.5٪ ± 0.5٪ ± 0.5٪
تنظیم بار ± 1.0٪ ± 1.0٪ ± 1.0٪
راه اندازی، زمان افزایش 1500ms، 60ms/230VAC 3000ms، 60ms/115VAC در بار کامل
نگه داشتن زمان (نوع.) 80ms/230VAC 20ms/115VAC در بار کامل





ورودی

ولتاژدامنه توجه 7 88 ~ 264VAC 124 ~ 370VDC [عملکرد ورودی DC با اتصال AC/L(+)،AC/N(-)]
محدوده فرکانس 47 ~ 63 هرتز
کارایی (نوع) 88.5٪ 89% 90%
جریان AC (نوع) 1.4A/115VAC 0.85A/230VAC
INRUSH CURRENT (نوع) 30A/115VAC 50A/230VAC
جریان نشتی <1 میلی آمپر / 240 VAC





حفاظت

اضافه بار به طور معمول در 110 تا 150 درصد توان خروجی نامی برای بیش از 3 ثانیه کار می کند و سپس ولتاژ o/p را خاموش می کند، دوباره روشن می شود تا بازیابی شود.
توان نامی 150 تا 170 درصد، محدود شدن جریان ثابت با بازیابی خودکار در عرض 3 ثانیه، و سپس ولتاژ o/p را پس از 3 ثانیه خاموش کنید، مجددا روشن کنید تا بازیابی شود.
ولتاژ بیش از حد 14 تا 17 ولت 29 ~ 33 ولت 56 ~ 65 ولت
نوع حفاظت: ولتاژ o/p را خاموش کنید، دوباره روشن کنید تا بازیابی شود
دمای بیش از حد تشخیص 100 ℃ ± 10 ℃ (RTH2) در ترانزیستور اصلی قدرت
نوع حفاظت: ولتاژ o/p را خاموش کنید، پس از پایین آمدن دما دوباره روشن کنید تا بازیابی شود.





محیط

دمای کاری -30 ~ 70+ ℃ (به "منحنی کاهش سرعت" مراجعه کنید)
رطوبت کاری 20 ~ 95٪ RH غیر متراکم
دمای ذخیره سازی، رطوبت -40 ~ +85 ℃، 10 تا 95٪ RH
TEMPضریب ± 0.03٪/℃ (0 ~ 60 ℃)
ارتعاش مؤلفه: 10 ~ 500 هرتز، 2G 10 دقیقه / 1 چرخه، 60 دقیقه.هر کدام در امتداد محورهای X، Y، Z.نصب: مطابق با IEC60068-2-6



ایمنی و EMC

(یادداشت 4)

استانداردهای ایمنی UL508، TUV BS EN/EN62368-1، AS/NZS 62368.1، EAC TP TC 004 تایید شده، طراحی به GL مراجعه کنید؛ (با BS EN/EN60204-1 ملاقات کنید)
ولتاژ قابل تحمل I/PO/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
مقاومت در برابر انزوا I/PO/P، I/P-FG، O/P-FG:> 100M Ohms / 500VDC / 25℃/ 70% RH
EMC EMISSION مطابقت با BS EN/EN55032 (CISPR32).BS EN/EN61204-3 کلاس B، BS EN/EN61000-3-2،-3، EAC TP TC 020
ایمنی EMC

مطابقت با BS EN/EN61000-4-2،3،4،5،6،8،11، BS EN/EN55024، BS EN/EN61000-6-2 (BS EN/EN50082-2)،

BS EN/EN61204-3، سطح صنایع سنگین، EAC TP TC 020، SEMI F47 تایید شده



دیگران

MTBF 2670.8 هزار ساعت دقیقهTelcordia SR-332 (Bellcore) ;479.8 هزار ساعت دقیقهMIL-HDBK-217F (25℃)
بعد، ابعاد، اندازه 32*125.2*102 میلی‌متر (W*H*D)
بسته بندی 0.51 کیلوگرم؛28 عدد / 15.3 کیلوگرم / 1.22 CUFT

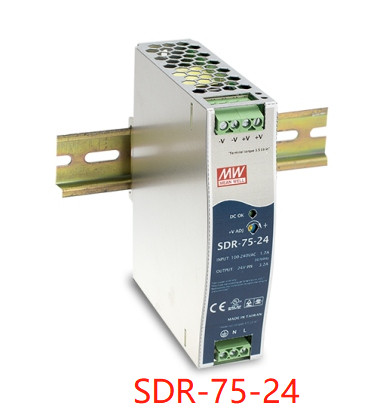

منبع تغذیه SDR-75-24 Meanwell Din Rail 12V 24V 48V 85%-89% 1



منبع تغذیه SDR-75-24 Meanwell Din Rail 12V 24V 48V 85%-89% 2



منبع تغذیه SDR-75-24 Meanwell Din Rail 12V 24V 48V 85%-89% 3منبع تغذیه SDR-75-24 Meanwell Din Rail 12V 24V 48V 85%-89% 4

منبع تغذیه SDR-75-24 Meanwell Din Rail 12V 24V 48V 85%-89% 5


راه حل ها
ما راه حل های کاملی از جمله بررسی سایت، پیشنهاد طرح حرفه ای با توجه به درخواست مشتری، پشتیبانی فنی و خدمات تعمیر و نگهداری برای شرکت های مخابراتی در داخل و خارج از چین ارائه می دهیم.ما یک تیم شایسته و شبکه ای از شرکای قابل اعتماد در سراسر جهان داریم.

سوالات متداول:
1. چگونه کیفیت را کنترل می کنید؟
A: همه محصولات قبل از حمل و نقل، سناریوهای استفاده، بار و بار کامل و آزمایش اشتراک فعلی شبیه سازی شده برای اطمینان از کیفیت محصول هستند.

2. حداقل مقدار سفارش شما چقدر است؟
A: هیچ مقدار حداقل سفارش وجود ندارد و همچنین می توان آن را انجام داد.تنها تفاوت قیمت و برنامه است.

3. آیا می توانید شرکت خود را معرفی کنید؟
پاسخ: من بسیار افتخار دارم.من بعداً سند معرفی شرکت را برای شما ارسال می کنم تا اطلاعات شرکت خود را به طور جامع و مستقیم تر به شما معرفی کنم.

4. مزایای شرکت شما چیست؟
A: موجودی کافی و تضمین عرضه برای تجدید بعدی عرضه، انعطاف پذیر با توجه به نیازهای مختلف مشتریان، ارائه راه حل های مختلف.

5. آیا می توانم نمونه ها را ارسال کنم؟ آن را به همراه قیمت به من گزارش دهید؟
A: شما می توانید نمونه ها را ارسال کنید، نمونه ها در معرض غرور زیادی هستند و حمل و نقل باید توسط شما انجام شود.

6. شرکت شما چگونه با مشکل کیفیت برخورد می کند؟
پاسخ: شرکت ما تقریباً 10 سال است که این صنعت را انجام می دهد.قبلاً شهرت خاصی داشته است.ما به دقت آن را تجزیه و تحلیل خواهیم کرد.اگر واقعاً مشکل کیفی ماست، مطمئن باشید که کارها را طبق قرارداد انجام می دهد و هیچ وقت بعد از نگرانی اجازه نمی دهد که هیچ مشکلی داشته باشید، تیم خدمات ما با کمال میل در خدمت شما خواهد بود.

7 دبلیوکلاه الفبوکیفیت؟
A: 100٪ اصلی با بسته بندی جدید.ما هر مورد را قبل از ارسال آزمایش می کنیم تا مطمئن شویم که هر مورد با کیفیت خوب است.
8 اچچند ماه برای گارانتی؟
A: 1 سال تضمین کیفیت
9چگونه با هر کالای بی کیفیت برخورد کنیم؟
A: کالاها را می توان با هزینه پست ما برای هر محصول با کیفیت بد در مدت زمان تضمین ارسال کرد.
