خانه /محصولات/ماژول یکسو کننده/ریل DIN صنعتی 240 وات سه فاز TDR-240-24 داخلی با PFC فعال

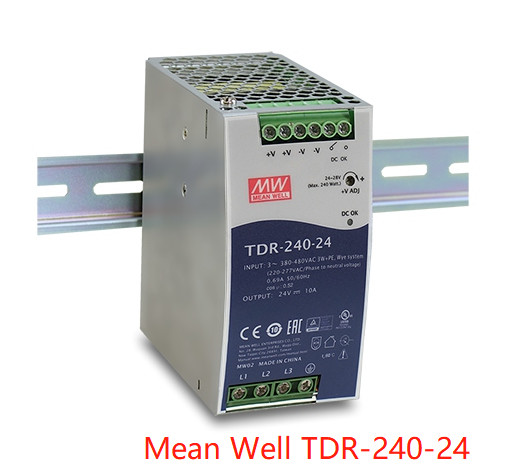

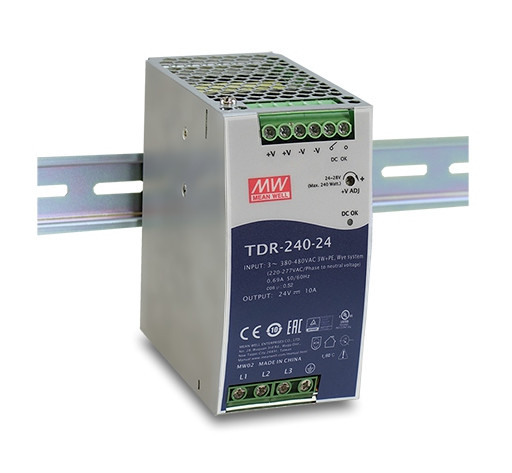

ریل DIN صنعتی 240 وات سه فاز TDR-240-24 داخلی با PFC فعال

1 قطعه
MOQ
1 USD
قیمت
ریل DIN صنعتی 240 وات سه فاز TDR-240-24 داخلی با PFC فعال
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
برند: یعنی خب
Product Namee: TDR series
شماره مدل: TDR-240-24
ارز خروجی: 10 آمپر / 5 آمپر
Rated power: 240W
Input frequency: 47 ~ 63Hz
ولتاژ DC: 24 ولت / 48 ولت
کارایی: 92%
حفاظت: بیش از ولتاژ / بار بیش از
ابعاد: 63*125.2*113.5mm (w*h*d)
Weight: 1 KG
برجسته کردن:

ریل DIN صنعتی 240 وات

,

ریل DIN صنعتی TDR-240-24

,

سه فاز TDR-240-24 240 وات
اطلاعات اولیه
محل منبع: CN
نام تجاری: MEAN WELL
گواهی: CE
شماره مدل: TDR-240-24
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 8-10 هفته
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 3000 عدد در ماه
توضیحات محصول

منبع تغذیه ریلی صنعتی سه فاز باریک 240 وات با عملکرد PFC سری TDR-240 TDR-240-24ریل DIN صنعتی 240 وات سه فاز TDR-240-24 داخلی با PFC فعال 0


منبع تغذیه ریلی صنعتی سه فاز باریک 240 وات با عملکرد PFC سری TDR-240

TDR-240-24 TDR-240-48


ویژگی ها:

بدنه فلزی، اندازه باریک

ورودی 3 فاز، 340~550VAC

راندمان بالا تا 94.5٪

عملکرد PFC فعال داخلی

نصب روی ریل صنعتی TS-35 / 7.5 یا 15

تماس رله DC OK داخلی



مشخصات فنی


راه حل ها
مدل TDR-240-24 TDR-240-48






خروجی

 ولتاژ DC 24V 48V
جریان نامی 10A 5A
محدوده جریان 0 ~ 10A 0 ~ 5A
توان نامی 240W 240W
ریپل و نویز (حداکثر)توجه 2 100mVp-p 120mVp-p
محدوده تنظیم ولتاژ 24 ~ 28V 48 ~ 55V
تلرانس ولتاژتوجه 3 ±1.0% ±1.0%
تنظیم خط ±0.5% ±0.5%
تنظیم بار ±1.0% ±1.0%
زمان راه‌اندازی 2000ms, 60ms/400VAC 1500ms, 60ms/500VAC در بار کامل
زمان نگهداری (معمولی) 20ms / 400VAC 40ms / 500VAC در بار کامل




ورودی

 ولتاژمحدوده توجه 4 سه فاز 340 ~ 550VAC (عملکرد دو فاز در اتصال L1,L3,FG یا L2,L3,FG امکان پذیر است) یا 480 ~ 780VDC
محدوده فرکانس 47 ~ 63Hz
ضریب توان (معمولی) PF≧0.53/400VAC PF≧0.52/500VAC در بار کامل
راندمان (معمولی) 92% 92%
جریان AC (معمولی) 0.69A/400VAC 0.6A/500VAC
جریان هجومی (معمولی) شروع سرد 50A
جریان نشتی <2mA >



حفاظت

 اضافه بار 105 ~ 130٪ توان خروجی نامی
نوع حفاظت: محدود کننده جریان ثابت، واحد پس از 3 ثانیه دچار وقفه می شود.
اضافه ولتاژ 30 ~ 36V 56 ~ 65V
نوع حفاظت: حالت Hiccup، پس از رفع شرایط خطا به طور خودکار بازیابی می شود.
اضافه دما خاموش شدن ولتاژ خروجی، پس از کاهش دما به طور خودکار بازیابی می شود
عملکرد DC OK رله تماس رتبه بندی (حداکثر) 60VDC/0.3A, 30VDC/1A, 30VAC/0.5A بار مقاومتی




محیط

 دماتوجه 5 -30 ~ +70℃ (به "منحنی کاهش توان" مراجعه کنید) رطوبت کاری
20 ~ 95٪ RH بدون تراکم دمای ذخیره سازی، رطوبت
-40 ~ +85℃, 10 ~ 95٪ RH بدون تراکم ضریب دما
±0.05%/℃ (0 ~ 60℃) لرزش
قطعه: 10 ~ 500Hz, 2G 10min./1cycle, 60min. هر کدام در امتداد محورهای X, Y, Z; نصب: مطابق با IEC60068-2-6 ارتفاع عملیاتی
توجه 65000 متر رده اضافه ولتاژ
Ⅲ; مطابق با EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1; ارتفاع تا 2000 متر ایمنی و EMC








(توجه 7)

استانداردهای ایمنی

 UL61010-1, UL61010-2-201, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 62368.1, EAC TP TC 004 تایید شده ولتاژ مقاومت
I/P-O/P:4.87KVAC I/P-FG:2.4KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC مقاومت عایق
I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH انتشار EMC



پارامتر

 استاندارد سطح تست / یادداشت ESD
BS EN/EN61000-4-6 کلاس B هارمونیک جریان
BS EN/EN55032(CISPR32)/BS EN/EN61204-3 کلاس B هارمونیک جریان
BS EN/EN61000-3-2 کلاس A سوسو زدن ولتاژ
BS EN/EN61000-3-3 ----- ایمنی EMC





BS EN/EN55024 , BS EN/EN61204-3

 پارامتر
استاندارد سطح تست / یادداشت ESD
BS EN/EN61000-4-2 سطح 4، 15KV هوا؛ سطح 4، 8KV تماس میدان تابشی
BS EN/EN61000-4-3 سطح 3 میدان مغناطیسی
BS EN/EN61000-4-4 سطح 3 میدان مغناطیسی
BS EN/EN61000-4-5 سطح 4، 2KV / خط به خط، سطح 4، 4KV/ خط به زمین هدایت شده
BS EN/EN61000-4-6 سطح 3 میدان مغناطیسی
BS EN/EN61000-4-8 سطح 4 افت ولتاژ و قطع
BS EN/EN61000-4-11 ＞95% افت 0.5 دوره، 30% افت 25

دوره＞ 95% قطع 250 دوره

متفرقه


MTBF

 1534.9K ساعت حداقل Telcordia SR-332(Bellcore); 215.6K ساعت حداقل MIL-HDBK-217F (25℃) ابعاد
63*125.2*113.5mm (W*H*D) بسته بندی
1 کیلوگرم؛ 12 عدد/13 کیلوگرم/1.22CUFT


ریل DIN صنعتی 240 وات سه فاز TDR-240-24 داخلی با PFC فعال 1


ریل DIN صنعتی 240 وات سه فاز TDR-240-24 داخلی با PFC فعال 2



ریل DIN صنعتی 240 وات سه فاز TDR-240-24 داخلی با PFC فعال 3ریل DIN صنعتی 240 وات سه فاز TDR-240-24 داخلی با PFC فعال 4

ریل DIN صنعتی 240 وات سه فاز TDR-240-24 داخلی با PFC فعال 5


خدمات مخابراتی ما از مرزها فراتر می رود: مطالعات امکان سنجی سایت، برنامه ریزی منطبق با فرهنگ، میزهای راهنمای فنی چند زبانه 24/7 و تیم های نگهداری منطقه ای. با بیش از 100 شریک در سراسر جهان، ما از ثبات جهانی اطمینان حاصل می کنیم.
سوالات متداول:

1. س: چگونه مطمئن می شوید که محصولات خوب هستند؟

​پاسخ: بله، می توانید نمونه بگیرید. قیمت نمونه ها با خرید زیاد یکسان است و باید هزینه حمل و نقل آنها را بپردازید. ما قیمت را هنگام ارسال نمونه ها به شما اطلاع خواهیم داد.

​پاسخ: بله، می توانید نمونه بگیرید. قیمت نمونه ها با خرید زیاد یکسان است و باید هزینه حمل و نقل آنها را بپردازید. ما قیمت را هنگام ارسال نمونه ها به شما اطلاع خواهیم داد.


​پاسخ: بله، می توانید نمونه بگیرید. قیمت نمونه ها با خرید زیاد یکسان است و باید هزینه حمل و نقل آنها را بپردازید. ما قیمت را هنگام ارسال نمونه ها به شما اطلاع خواهیم داد.

​پاسخ: بله، می توانید نمونه بگیرید. قیمت نمونه ها با خرید زیاد یکسان است و باید هزینه حمل و نقل آنها را بپردازید. ما قیمت را هنگام ارسال نمونه ها به شما اطلاع خواهیم داد.


​پاسخ: بله، می توانید نمونه بگیرید. قیمت نمونه ها با خرید زیاد یکسان است و باید هزینه حمل و نقل آنها را بپردازید. ما قیمت را هنگام ارسال نمونه ها به شما اطلاع خواهیم داد.

​پاسخ: بله، می توانید نمونه بگیرید. قیمت نمونه ها با خرید زیاد یکسان است و باید هزینه حمل و نقل آنها را بپردازید. ما قیمت را هنگام ارسال نمونه ها به شما اطلاع خواهیم داد.


​پاسخ: بله، می توانید نمونه بگیرید. قیمت نمونه ها با خرید زیاد یکسان است و باید هزینه حمل و نقل آنها را بپردازید. ما قیمت را هنگام ارسال نمونه ها به شما اطلاع خواهیم داد.

​پاسخ: بله، می توانید نمونه بگیرید. قیمت نمونه ها با خرید زیاد یکسان است و باید هزینه حمل و نقل آنها را بپردازید. ما قیمت را هنگام ارسال نمونه ها به شما اطلاع خواهیم داد.


​پاسخ: بله، می توانید نمونه بگیرید. قیمت نمونه ها با خرید زیاد یکسان است و باید هزینه حمل و نقل آنها را بپردازید. ما قیمت را هنگام ارسال نمونه ها به شما اطلاع خواهیم داد.



ریل DIN صنعتی 240 وات سه فاز TDR-240-24 داخلی با PFC فعال 6



 ریل DIN صنعتی 240 وات سه فاز TDR-240-24 داخلی با PFC فعال 7
