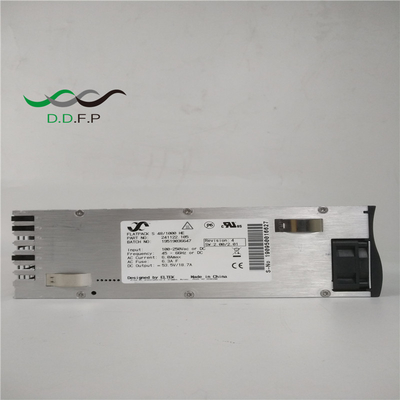

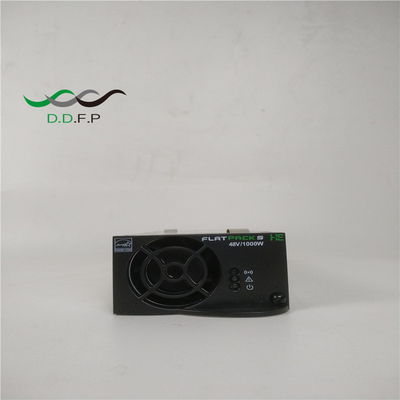

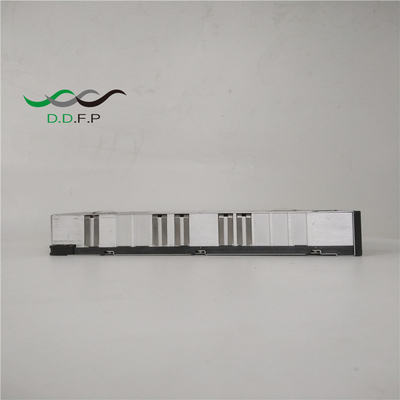

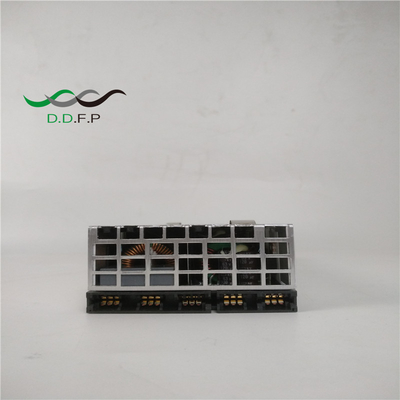

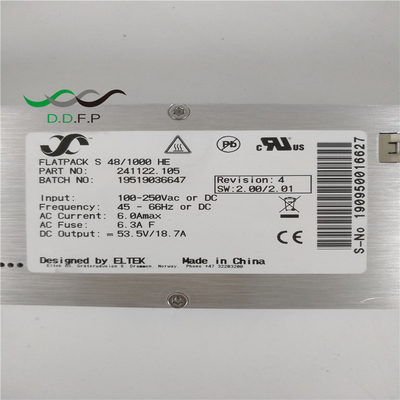

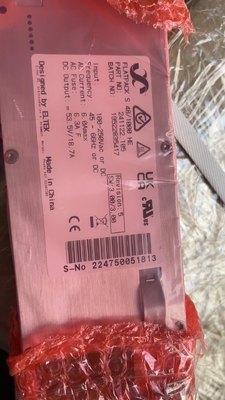

ماژول صاف کننده Eltek Flatpack S 48/1000 HE 48V 1000W (P/N: 241122.105) برای CTOS0301.XXX
Flatpack S اصلاح کننده ها شامل مشخصات مخابرات، بهره وری بالا، حفاظت ORing در خروجی
و قدرت بالا در یک جعبه کوچک، 217 میلی متر عمق استفاده می شود در 1U بالا، 2 یا 3 موقعیت راستگر استخر قدرت
با کنترل کننده Smartpack S و باتری و توزیع بار، Flatpack S اصلاح کننده پوشش 2 به 5.4kW
برنامه های کاربردی با استفاده از فضای حداقل، کمتر از 6 لیتر و تبعید گرما کم
برای ظرفیت بالاتر یک سیستم 2U با ظرفیت 9kW نیز در دسترس است
کاربرد:
مخابرات موبایل / بی سیم
· ایستگاه های پایه رادیویی
سایت ها
· LTE / 4G / WIMAX
· آنتن توزیع شده
سیستم ها
· مایکروویو
· باند پهن
مخابرات - ثابت
· سرورهای تلفن
سوئیچ
· فیبر نوری / FTTX
· مایکروویو
· کابل
· باند پهن
پارامترها:
![]() |
|
|
|
شماره بخش | 241122.105 | 241122.125 | |
اطلاعات ورودی | |||
ولتاژ (نامینی) | 185 - 250 VAC / 185 - 250 VDC 1) 195 - 277 VAC / 195 - 250 VDC 1) | ||
ولتاژ (مجموعه کار) | 85 - 300 VAC / 85 - 250 VDC 1) 85 - 305 VAC / 85 - 250 VDC 1) | ||
جریان (حداکثر) @ ورودی اسمی، بار کامل | 5.9 ARMS | 9.9 ARMS | |
فرکانس | 45 - 66 هرتز / 15 - 18.5 هرتز2) / 0 هرتز1) 45 - 66 هرتز / 0 هرتز1) | ||
فاکتور قدرت | > 0.99 در 50٪ بار و بیشتر | ||
حفاظت | فیوز در L & N، واریستور، خاموش کردن زمانی که ولتاژ ورودی خارج از محدوده عملیاتی است | ||
داده های خروجی | |||
ولتاژ (پیش فرض) | 53.5 VDC | ||
ولتاژ (مجموعه تنظیم پذیر) | 43.5 - 57.6 VDC | ||
قدرت (حداکثر) @ ورودی اسمی | 1000 وات | ۱۸۰۰ وات | |
قدرت @ 85 VAC | ۴۲۰ وات | 700 W2) | |
جریان (حداکثر) @ ورودی اسمی | 20.9 A (@VOUT < 48VDC) 37.5 A (@VOUT < 48VDC) | ||
زمان نگه داری، حداکثر قدرت خروجی | > 20ms؛ ولتاژ خروجی > 41 VDC > 10ms؛ ولتاژ خروجی > 42 VDC | ||
اشتراک گذاری جریان (10 - 100٪ بار) | ±5٪ از حداکثر جریان از 10 تا 100٪ بار | ||
تنظیم ولتاژ ایستاتیک (10-100٪ بار) | ±0.5٪ | ||
تنظیم ولتاژ دینامیک | ±5.0٪ برای 10-90٪ یا 90-10٪ تغییرات بار، زمان تنظیم < 50ms | ||
ریپل | < 150 mVPP، پهنای باند 30 مگاهرتز | ||
حفاظت | ORing FET، مدار کوتاه ضد، حفاظت از دمای بالا، بیش از ولتاژ خاموش کردن | ||
مشخصات دیگر | |||
کارایی | 95.5 درصد | 96 درصد | |
انزوا | 4.0 kVDC - ورودی به خروجی، 2.5 kVDC - ورودی به زمین، 710 VDC - خروجی به زمین | 5.0 kVDC - ورودی به خروجی، 2.5 kVDC - ورودی به زمین، 710 VDC - خروجی به زمین | |
آژیر: LED قرمز |
خاموش کردن ولتاژ ورودی پایین / بالا، خاموش کردن دمای بالا / پایین، اصلاح کننده خرابی، خاموش شدن ولتاژ بالا در خروجی، خرابی فن، آلارم ولتاژ خروجی پایین، CAN خرابی اتوبوس |
||
هشدار: LED زرد | اصلاح کننده در حالت کاهش قدرت، محدودیت جریان خروجی از راه دور فعال شده، ولتاژ ورودی خارج از محدوده، در حالت ولتاژ بالا، از دست دادن ارتباط CAN با کنترل کننده | ||
عملکرد عادی: LED سبز | |||
MTBF (طریقه III (a) در شماره I از سری Telcordia SR-332) | >315 000 (@ Tambient: 25 °C) >300 000 (@ Tambient: 25 °C) | ||
دمای عملیاتی (5-95٪ RH n.second hum) | -40 تا + 85°C [-40 تا + 185°F] -40 تا + 85°C [-40 تا + 185°F] | ||
حداکثر قدرت خروجی بالاتر از temp / to | 45°C [113°F] / 600W @ 85°C [185°F] 55°C [113°F] / 1000W @ 85°C [185°F] | ||
دمای ذخیره سازی | -40 تا +85°C (-40 تا +185°F) ، رطوبت 0 - 99% RH بدون فشرده سازی | ||
ارتفاع | 2000 متر (~6500ft) 4000 متر (~13000ft) | ||
ابعاد [WxHxD] / وزن | 72 x 41.5 x 217mm (2.83 x 1.63 x 8.54 ′′) / < 850 g (1.9 lbs) | ||
استانداردهای طراحی | |||
ایمنی برق | EN 62368- 1:2020+A11:2020، IEC 62368- 1:2018، UL 62368- 1:2019 IEC 60950- 1:2013 | ||
EMC |
استاندارد EN 61000-6-1:2019-6-2:2019، - 6-3:2007 + A1:2011-6-4:2019 IEC 61000-6-5:2015+Cor1:2017، EN 50121 -4:2016/A1:2019، -5:2017/A1:2019 ETSI EN 300 386 V2. 1. 1، FCC CFR47 قسمت 15B: 2020 (بخش هایی از) |
||
نیروی دریایی | DNVGL-CG-03393) | ||
محیط زیست |
ETSI EN 300 019: 2- 1 (کلاس 1.2) و 2-2 (کلاس 2.3) شرایط عملیاتی عادی مطابق با IEC 62040-5-3:2016 بند 4.2. سایر عملیات شرایط طبق IEC 62040-5-3:2016 بند 4.3، باید به شما اطلاع بدهم در مورد مواد شیمیایی که به عنوان مواد شیمیایی مورد استفاده قرار می گیرند:2018 |
* فلتپاک S 1U با 2R قابل استفاده است *
راه حل ها
ما یک راه حل کامل از جمله بررسی سایت ارائه می دهیم، طرح حرفه ای را بر اساس درخواست مشتری پیشنهاد می دهیم، پشتیبانی فنی،خدمات تعمیر و نگهداری شرکت های مخابراتی در داخل و خارج چینما یک تیم ماهر و یک شبکه از شرکای مورد اعتماد در سراسر جهان داریم.
سوالات عمومی:
1چطور کیفیت رو کنترل میکنی؟
ج: همه محصولات قبل از حمل سناریوهای استفاده شبیه سازی شده، بار و بار کامل و آزمایش اشتراک جریان برای اطمینان از کیفیت محصول است.
2حداقل مقدار سفارشتون چيه؟
ج: حداقل مقدار سفارش وجود ندارد و می توان انجام داد. تنها تفاوت قیمت و برنامه است.
3ميتوني شرکتت رو معرفي کني؟
ج: من بسیار افتخار می کنم. من بعداً سند معرفی شرکت را به شما میفرستم تا شما را به طور جامع و مستقیم به اطلاعات شرکت ما معرفی کنم.
4مزاياي شرکت شما چيه؟
ج: موجودی کافی و تضمین عرضه برای تجدید بعدی عرضه، انعطاف پذیر با توجه به نیازهای مختلف مشتریان، ارائه راه حل های مختلف.
5ميتونم نمونه ها رو بفرستم؟
A: شما می توانید نمونه ها را بفرستید، نمونه ها در معرض افتخار بزرگ هستند، و حمل و نقل باید توسط شما تحمل شود.
6شرکت شما چگونه با مشکل کیفیت مقابله می کند؟
پاسخ: شرکت ما تقریبا 10 سال است که در این صنعت فعالیت می کند. آن را قبلاً شهرت خاصی داشته است. ما آن را با دقت تجزیه و تحلیل خواهیم کرد. اگر واقعاً مشکل کیفیت ما باشد،مطمئن باشيد که طبق قرارداد کار ميکنه و هيچ وقت به شما اجازه نميده بعد از اينکه نگران شديد، تيم خدمات ما خوشحال خواهند شد که به شما خدمت کنند.
7 Wکلاهبواز کیفیتش؟
A:100٪ اصلی با بسته بندی جدید. ما هر آیتم را قبل از ارسال آزمایش می کنیم تا مطمئن شویم هر آیتم با کیفیت خوب است.
8 Hچند ماهه که گارانتي داريم؟
A: 1 سال گارانتی کیفیت
9چطور با کالا هاي با کيفيت کمتر برخورد کنيم؟
ج: کالاها می توانند با هزینه هزینه پست برای هر محصول با کیفیت بد در مدت گارانتی ارسال شوند.
