تنظیم جریان خروجی و قطع ارتباطات ماژول اصلاح کننده به شرح زیر است:
جریان خروجی ماژول صاف کننده را می توان با توجه به دستور جریان تنظیم کرد. محدوده تنظیم BR1102500 1A ~ 20A است ، محدوده تنظیم BR2202500 1A ~ 10A است.
خطای ارتباطی بیش از 1 دقیقه (مراقب اصلاح کننده و کنترل کننده)
خروجی ماژول ولتاژ بازیابی خودکار ولتاژ پیش فرض (BR1102500 117V، BR2202500 234V) و جریان محدود
عملکرد کار نمی کند؛ b.اگر ماژول های تنظیم کننده توسط مانیتور کنترل شده و خاموش شده باشند،
سیستم اصلاح کننده قدرت خواهد شد در ((اگر خطای اصلاح کننده، آن را نمی توان دوباره روشن)

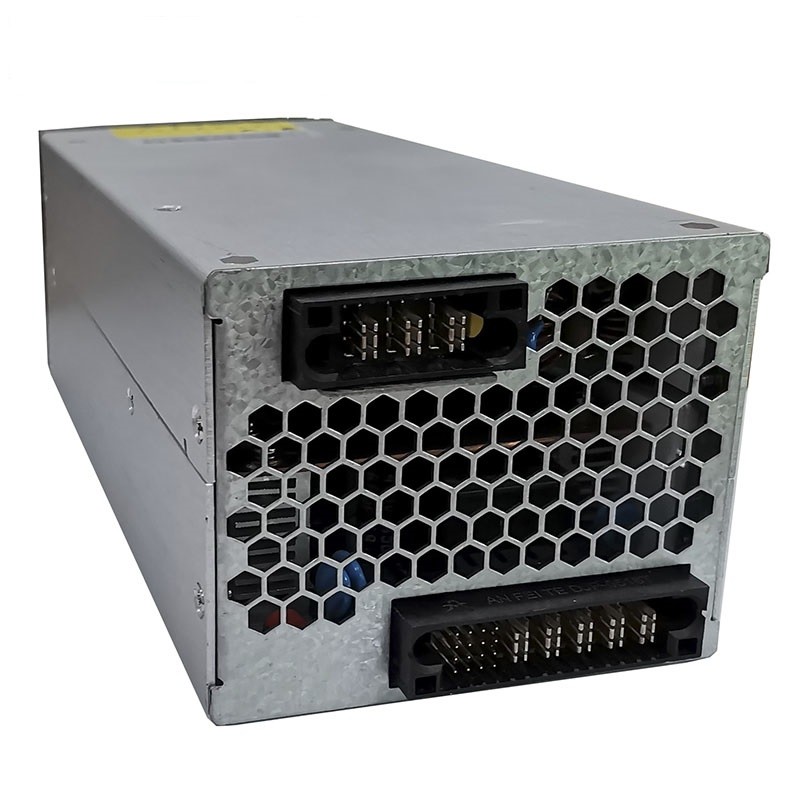

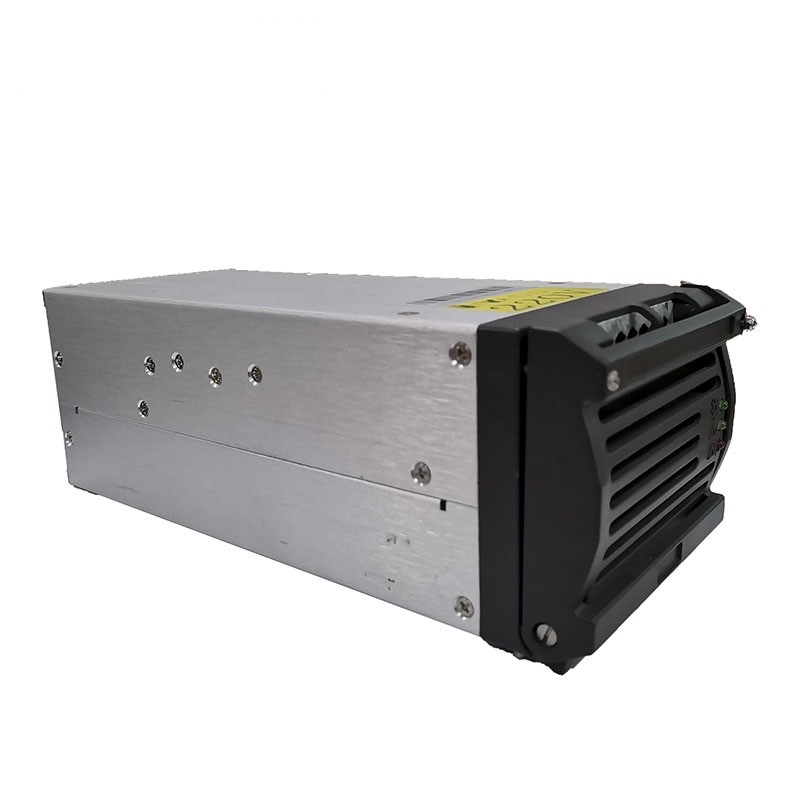

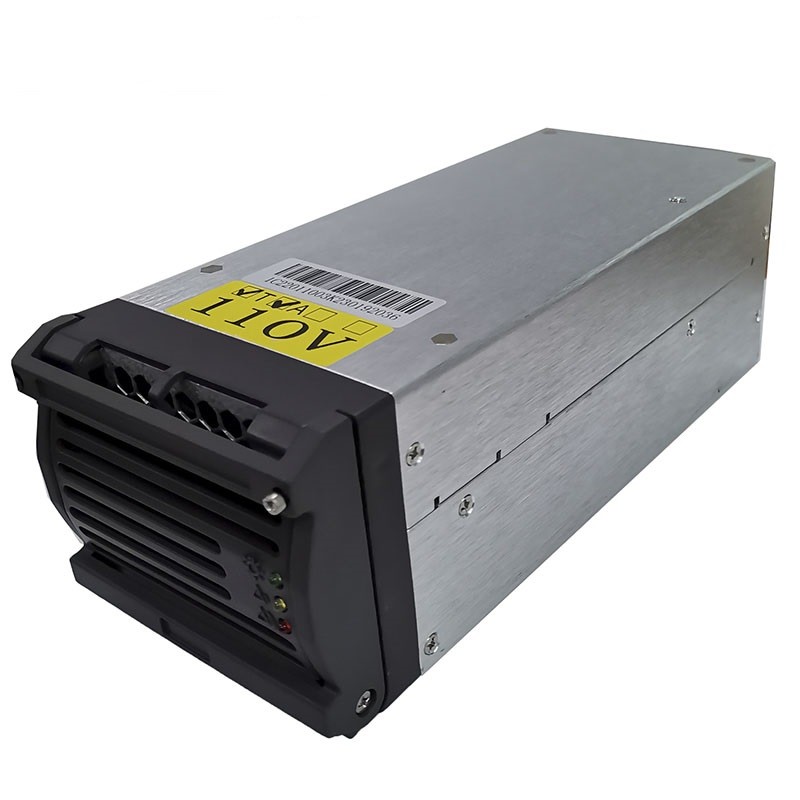

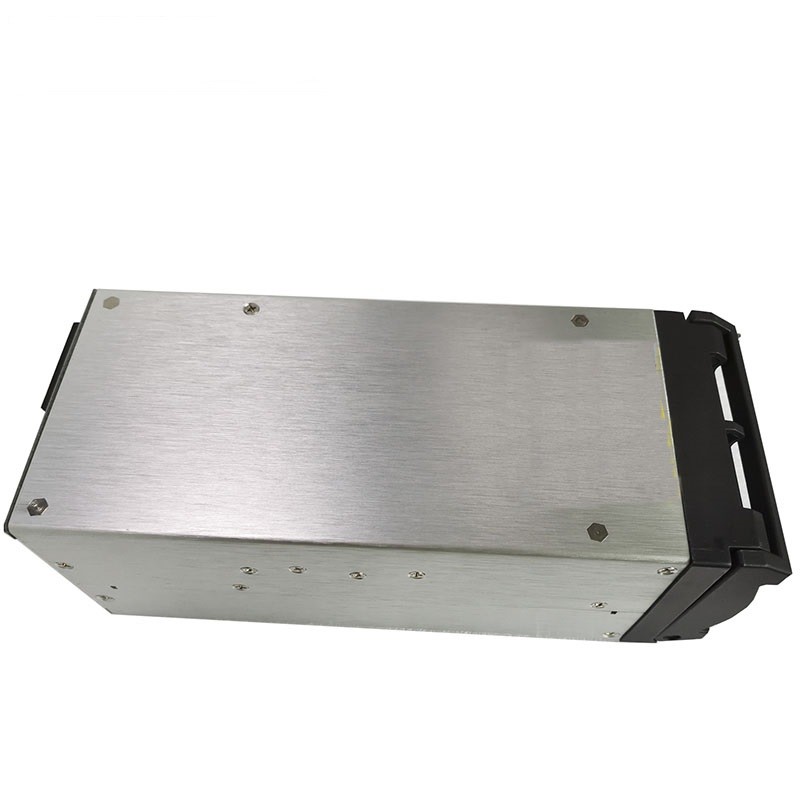

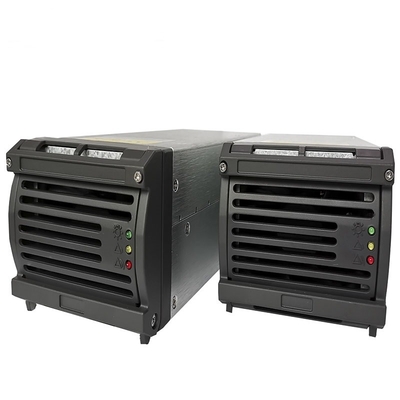

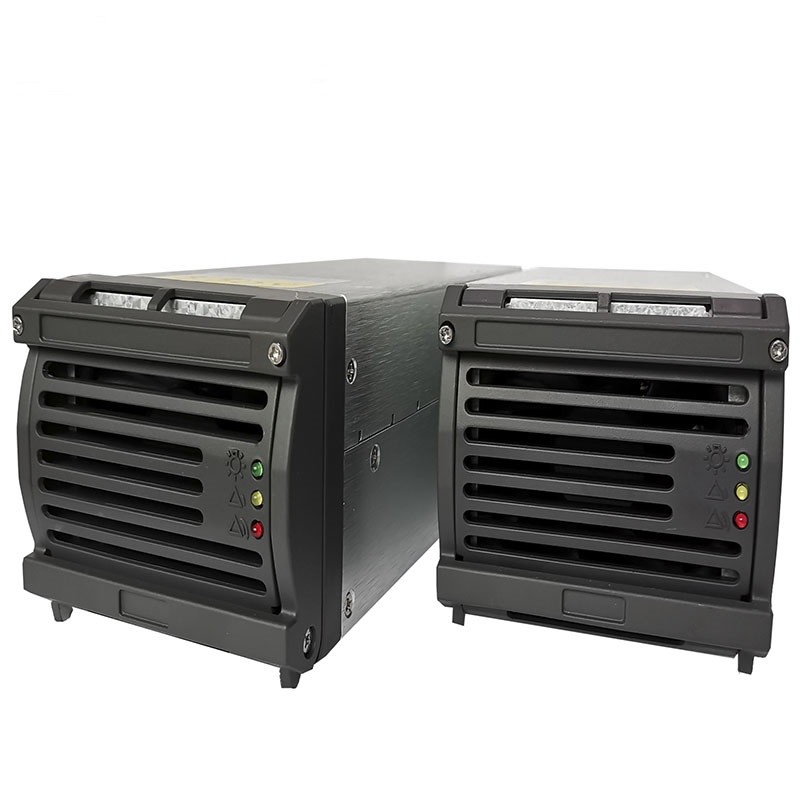

BR1102500
ویژگی ورودی
ورودی | مجرد |
محدوده ولتاژ ورودی | 90Vac تا 265Vac |
ولتاژ ورودی ثابت | 110Vac / 220Vac |
ورودی عادی | 100Vac تا 240Vac |
محدوده فرکانس | 45 هرتز تا 65 هرتز |
حداکثر جریان ورودی | 14.2A±10%@176Vac/2500W |
جريان زياد | استاندارد سازگار:ETSI300132-3 |
کارایی | ≥93%@220Vac 100٪ بار |
PF | ≥0.98@220Vac100% بار |
ظرفیت نرخ |
2500W ((176Vac️265Vac) 1200W ((90Vac️175Vac) |
فیوز ورودی | سیم L، فیوز 30A |
ویژگی خروجی
ولتاژ خروجی | +110Vdc |
تنظیم ولتاژ خروجی | 110±0.5Vdc |
محدوده خروجی محدوده تنظیم شده | +90Vdc️+ 150Vdc |
مقررات خط | ± 0.1% |
تنظیم بار | ±0.5٪ |
دقت ولتاژ | ±0.5٪ |
دقت فعلی | ±0.5٪ |
ضریب موج | ≤0.5% |
انحراف جریان خروجی | ≤±0.3A |
اشتراک گذاری فعلی(176Vac️264Vac,50 درصد️100 درصد بار) | ≤±5٪ |
حداقل جریان | 0A |
جریان نرخ | 20A |
جریان اوج | 22A |
ضریب دمایی 1/°C) | ≤±0.02٪ |
ظرفیت نرخ |
2500W ((176Vac️264Vac) 1200W ((90Vac️175Vac) |
BR483000
ویژگی ورودی
ورودی | مجرد |
محدوده ولتاژ ورودی | 90Vac تا 265Vac |
ولتاژ ورودی ثابت | 110Vac / 220Vac |
ورودی عادی | 100Vac تا 240Vac |
محدوده فرکانس | 45 هرتز تا 65 هرتز |
حداکثر جریان ورودی | 14.2A±10%@176Vac/2500W |
جريان زياد | استاندارد سازگار:ETSI300132-3 |
کارایی | ≥93%@220Vac 100٪ بار |
PF | ≥0.98@220Vac100% بار |
ظرفیت نرخ |
2500W ((176Vac️265Vac) 1200W ((90Vac️175Vac) |
فیوز ورودی | سیم L، فیوز 30A |
ویژگی خروجی
ولتاژ خروجی | +234Vdc |
تنظیم ولتاژ خروجی | 220±1Vdc |
محدوده خروجی محدوده تنظیم شده | +198Vdc️+286Vdc |
مقررات خط | ± 0.1% |
تنظیم بار | ±0.5٪ |
دقت ولتاژ | ±0.5٪ |
دقت فعلی | ±0.5٪ |
انحراف جریان خروجی | ≤0.5% |
جریان خروجی انحراف تنظیم | ≤±0.3A |
اشتراک گذاری فعلی(176Vac️264Vac,50 درصد️100 درصد بار) | ≤±5٪ |
حداقل جریان | 0A |
جریان نرخ | 10A |
جریان اوج | 11A |
ضریب دمایی 1/°C) | ≤±0.02٪ |
ظرفیت نرخ |
2500W ((176Vac️264Vac) 1200W ((90Vac️175Vac) |
