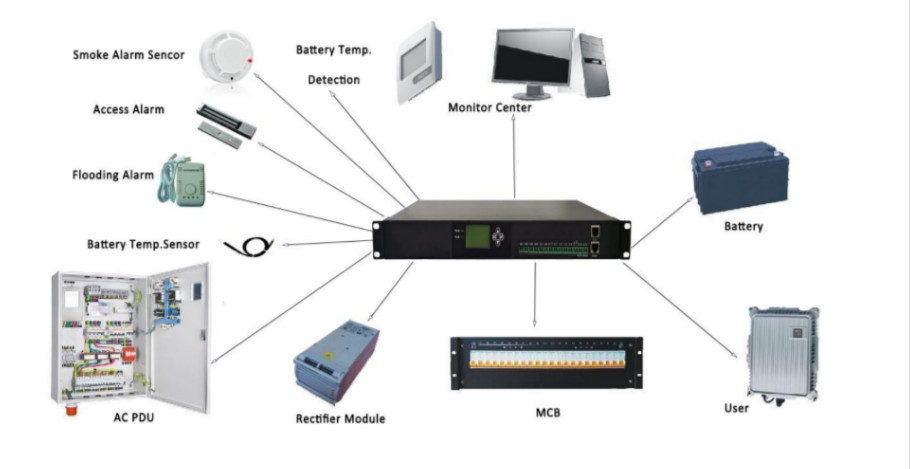

M30 یک ماژول نظارت فشرده است که اطلاعات ولتاژ، جریان و آلارم ماژول را ضبط می کند و محدودیت جریان ماژول، نقطه ولتاژ بالا و قدرت ماژول کنترل را تنظیم می کند.M30 رابط ارتباطی RS485 را فراهم می کند (1 راه شمال)، 2 راه جنوب) ، رابط ارتباطی ماژول اصلاح کننده (حمایت از RS485 و CAN) ، رابط سنسور (درجه حرارت محیط و رطوبت، دمای باتری) ،6 ورودی رابط خشک تماس (می تواند کنترل دسترسی مرتبط، سیلاب، دود، حفاظت از صاعقه، روغن ماشین، کنترل درجه حرارت شکست، باتری خارج از موقعیت و حالت آماده DI) ، 1 کانال سه فاز دریچه تشخیص AC، 6 خروجی رابط تماس خشک،تشخیص جریان 9 کانال، 2 کانال باتری ذوب سیم و 1 کل بار فیوز تشخیص، 5 سطح مدیریت قدرت پایین، 9 کانال ثبت قدرت کاربر، مدیریت باتری، صرفه جویی در انرژی سیستم، و غیره،برای پاسخگویی به تقاضای کاربر برای عملکردهای نظارت بر قدرت. M30 از آلارم صدا و نور ، دسترسی به دستگاه هوشمند ، آپلود تماس خشک ، آپلود RS485 و حالت آپلود TCP / IP پشتیبانی می کند.اطلاعات محیط زیست و اطلاعات هشدار گزارش خواهد شد.
فنی | ||
ورودی DC | ولتاژ (V) | ۴۰ تا ۶۰ ولت |
جریان(A) | ≤0.5A | |
قدرت ((W) | کمتر از 20 وات | |
رابط ارتباطی | ۴۸۵ روپيه | پیش فرض (Modbus Protocol RTU) |
TCP/IP | پیش فرض | |
SNMP | سفارشی | |
6 تماس خشک | شکست برق AC، خطای ورودی AC، خطای خروجی DC، باتری بیش از ولتاژ، تماس خشک DI، خروجی ماژول اصلاح کننده بیش از ولتاژ، خروجی ماژول اصلاح کننده زیر ولتاژ، خطای ماژول اصلاح کنندهخطای ارتباطات ماژول اصلاح کنندهمحدوده جریان ماژول اصلاح کننده، عدم تعادل جریان ماژول اصلاح کننده، حفاظت ماژول اصلاح کننده، خاموش کردن برق باتری، بارگیری فیوز، فیوز باتری، شکست اتصال باتری | |
ورودی سیگنال | 1* دمای باتری، 1* دمای محیط، 1* تهویه مطبوع، 1* آژیر دود، 1* آژیر سیلاب، 1* آژیر دسترسی، 1* توقف تورم، 1* فن، 1* ژنراتور | |
نرخ بود | 9600 بیت/ ثانیه | |
ظرفیت ذخیره سازی | سوابق هشدار تاریخی | تا 1000 واحد |
حالت نمایش | LC |
