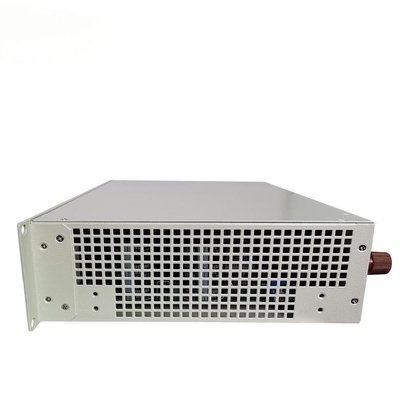

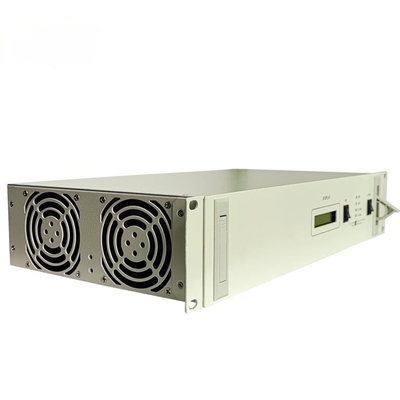

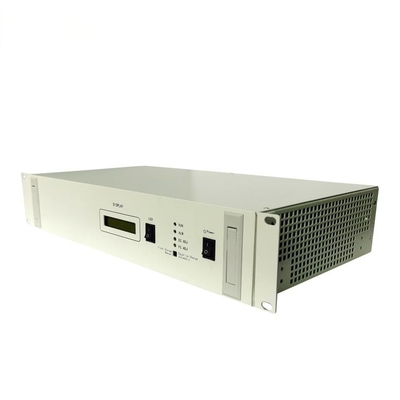

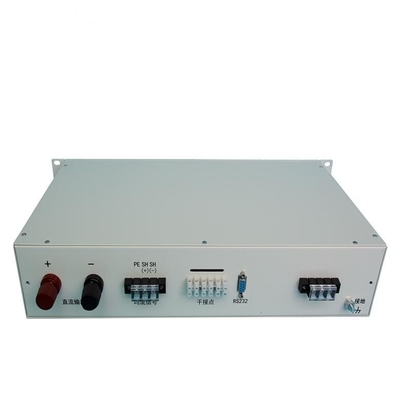

مبدل‌های DC-DC ایزوله سری RCT2000D ورودی 110vdc خروجی 24vdc 960w D40-12-14

داده های فنی

D40-12-14

D50-12-14

ورودی

محدوده ولتاژ

90~135Vdc

ولتاژ نامی (Vdc)

110Vdc

جریان ورودی DC

8.72A

10.9A

خروجی

ولتاژ نامی

24VDC

محدوده تنظیم ADJ ولتاژ

21~29VDC

ظرفیت خروجی

960W

1200W

جریان خروجی نامی

0~40A

0~50A

محدوده تنظیم ولتاژ شارژ شناور

21V~29VDC

محدوده تنظیم ولتاژ شارژ معادل

21V~29VDC

ولتاژ خروجی نقطه حفاظت

30Vdc±1V

نقطه حفاظت از جریان بیش از حد خروجی

±5%

ریپل و نویز (حداکثر)

200mVp-p

نویز پیک تا پیک

≤150mV

تحمل ولتاژ

±1%

تنظیم خط/بار

±0.5%

ارتباطات

Modbus RTU

Rs485

تماس خشک

خرابی خروجی، خرابی ولتاژ خروجی، خرابی دما، خرابی باتری.

ویژگی های حفاظتی

حفاظت از اضافه بار

Iout_Max±0.5A

نوع حفاظت: محدود کننده جریان ثابت

حفاظت از ولتاژ بیش از حد

60VDC

نوع حفاظت: خاموش کردن O/P V.

بازیابی خودکار پس از 60 ثانیه

حفاظت از دمای بیش از حد

85±5℃ تشخیص روی هیت سینک ترانزیستور توان

نوع حفاظت: خاموش کردن O/P V، بازیابی پس از دمای نرمال.

حفاظت از اتصال کوتاه

موجود

محیط

دمای کارکرد/رطوبت

-20 ~ + 45℃/ 20~90% RH غیر متراکم

دمای ذخیره سازی/رطوبت

-40~+85℃/10~95%

خنک کننده

خنک کننده بادی کنترل دما ,جریان هوا از طرفین

MTBF

>10,000 ساعت

ایمنی

مقاومت و ولتاژ

I/P-O/P:1.5KVAC I/P-FG: 0.5KVDC O/P-FG: 0.5KVDC

مقاومت عایق

I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC / 25°C / 70% RH

متفرقه

ابعاد

W482 *D240*H88mm

وزن

8KGS
