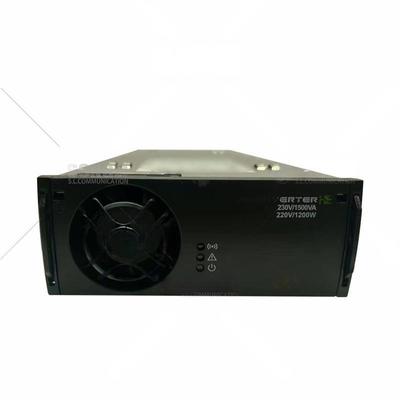

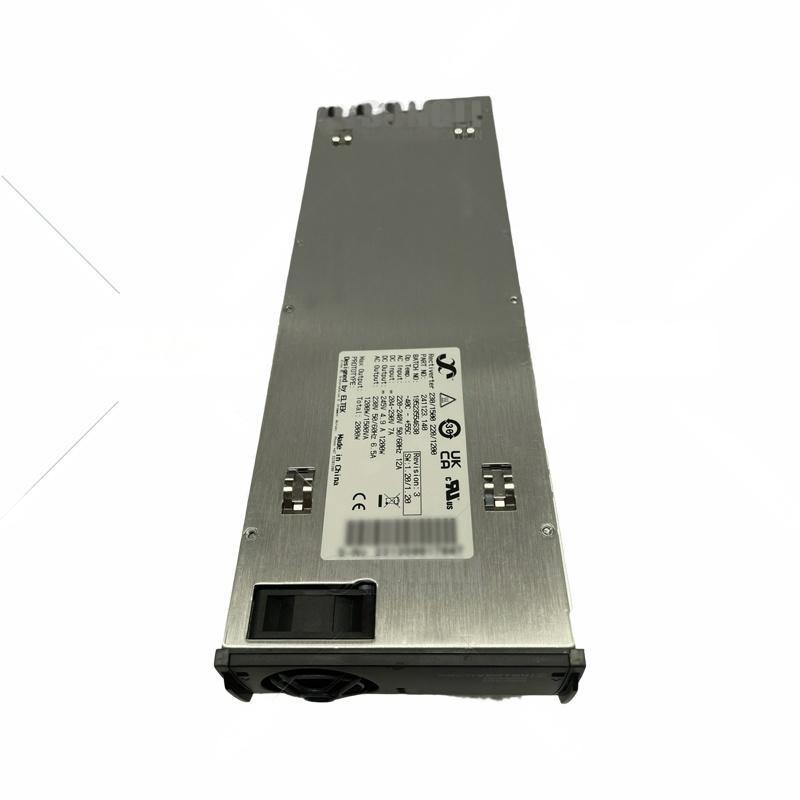

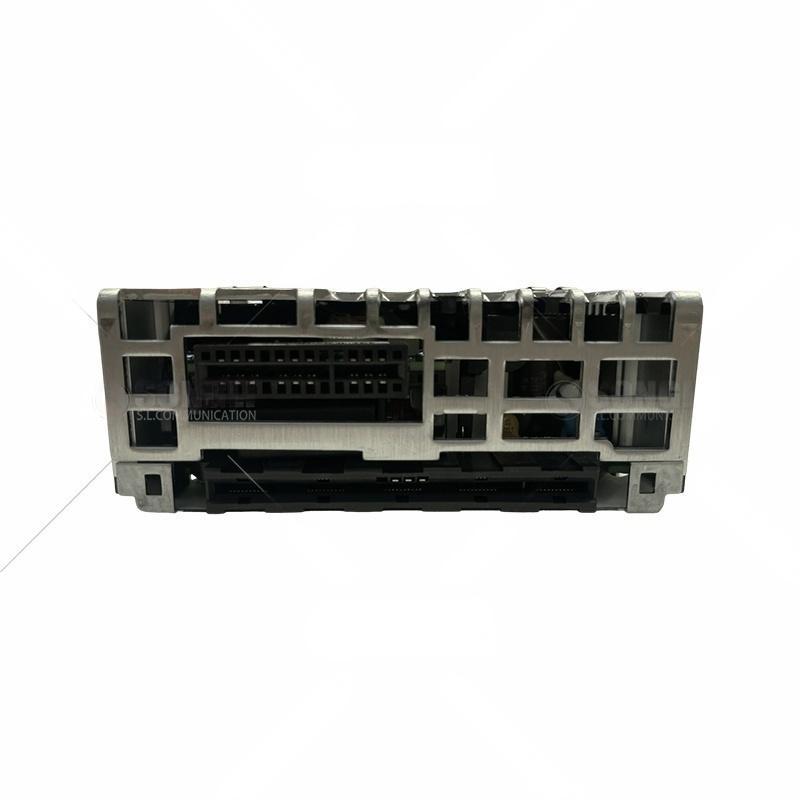

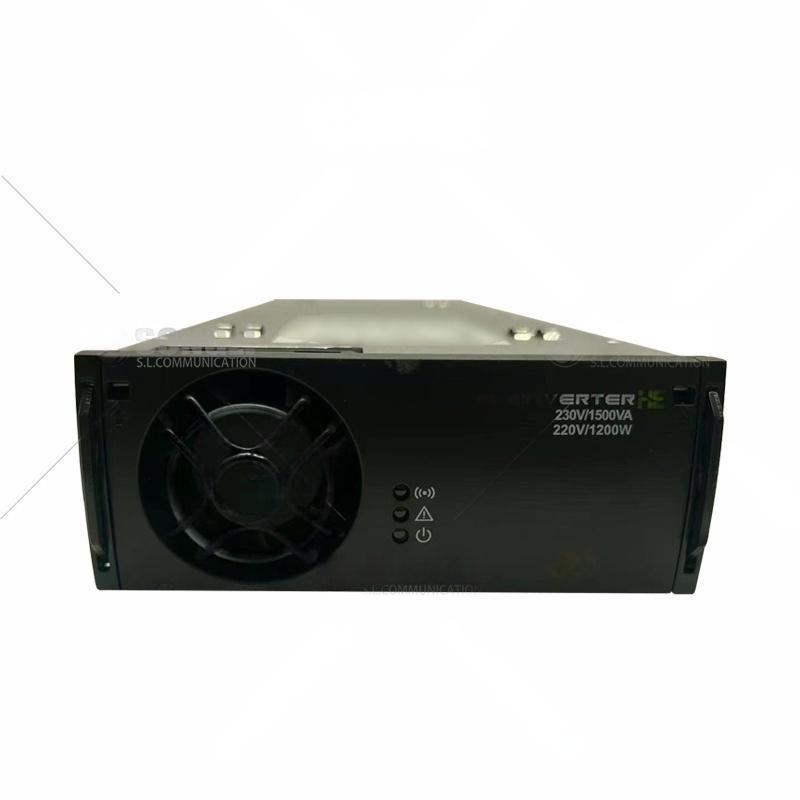

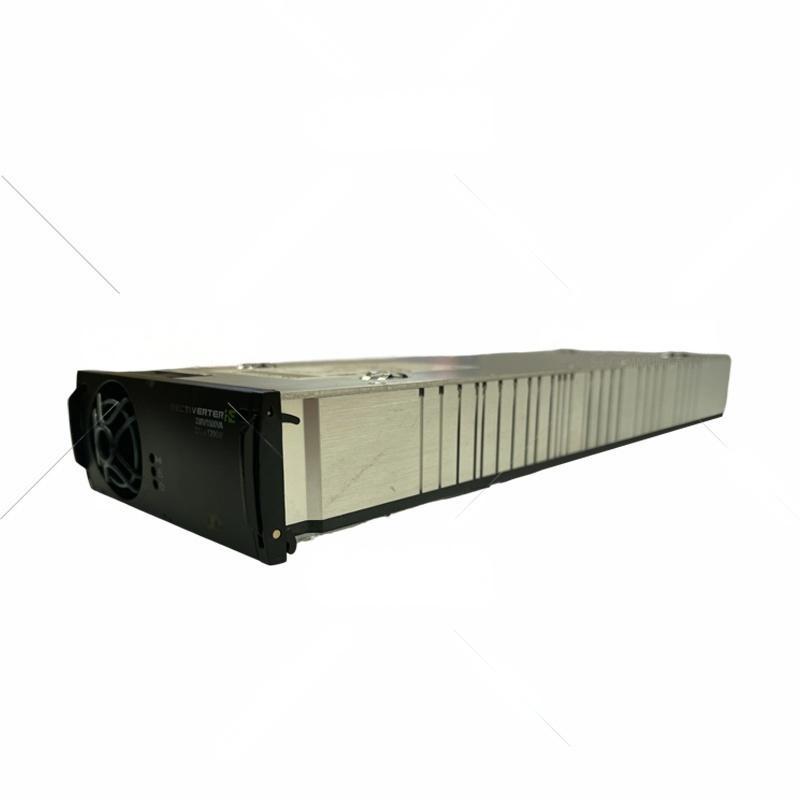

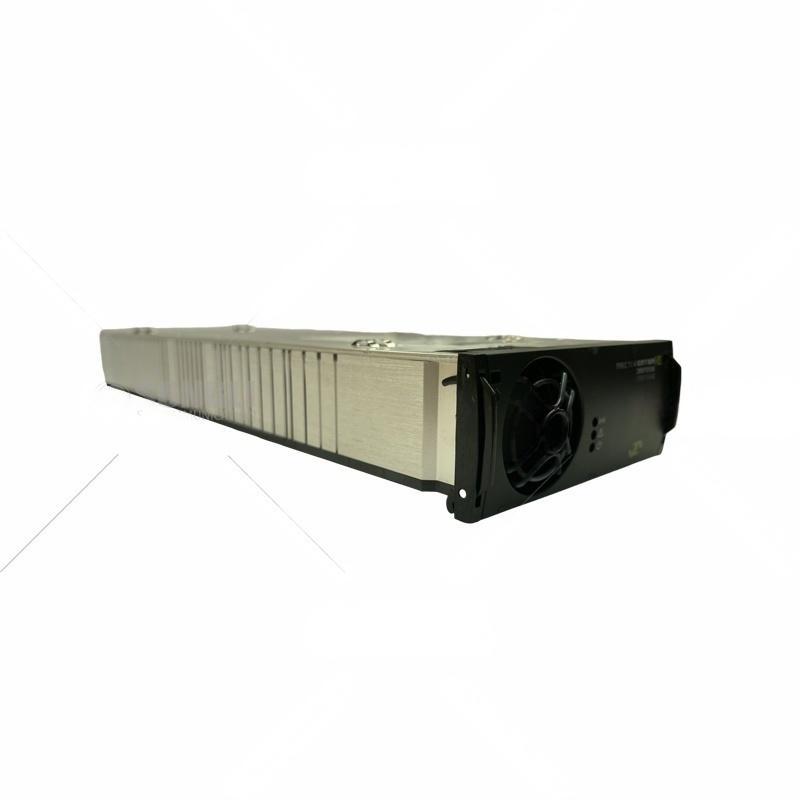

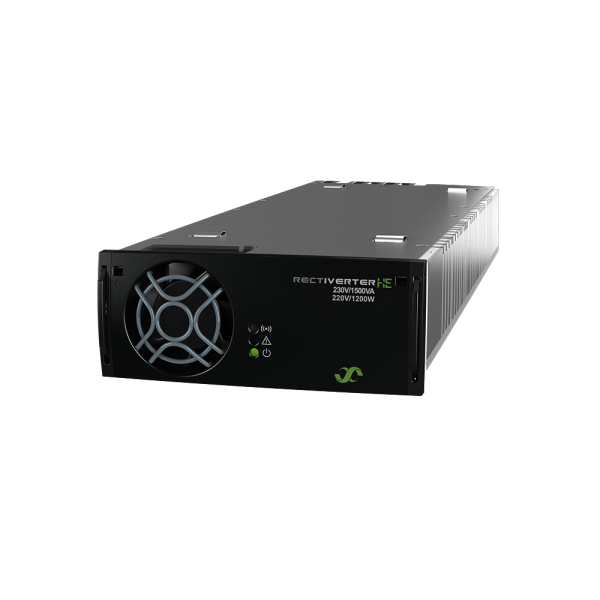

Eltek Rectiverter Flatpack2 220V 230/1500 220/0 P/N:241123.142

مدل ها سفارش دادن اطلاعات 230/1500 230/1500 230/1500 115/750 115/750 115/750

220/1200 220/150 220/0 220/600 220/75 220/0

بخش شماره 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L

داده های خروجی AC

ولتاژ (پیش فرض) / (تعدیل پذیر) محدوده) ۲۳۰ ولت_AC  / 200 - 240 V_AC 115 ولت_AC / 100 - 127 ولت_AC

فرکانس (پیش فرض) اینورتر حالت) 50 هرتز (تأقلم) 60هرتز (تأقلم)

فرکانس (قابل تنظیم) اینورتر حالت) 50 هرتز، 60 هرتز یا آخرین 50/60 هرتز همگام شده (تغییر پذیر) ۹۴ تا ۱۰۶ هرتز⁶⁾

حداکثر قدرت (متناوب / بیش از حد بار) (<15s) ) 1200 وات (1500 VA) / 2000 VA 600 وات (750 VA) / 1000 VA

بار به اشتراک گذاری ±5٪ازقدرت فعال از ۱۰ تا ۱۰۰٪ بار

حداکثر جریان (مستمر / اضافه بار) (<15s) ) 6.5 A_RMS / 87 A_RMS

جریان (حداکثر) سریع سفر (20ms) 32 A (6 x اسمی)

THD < 1.5٪ در حالت مقاومت بار

حفاظت فيوز در L، قابل وصل کردن گرم، ورستور

داده های خروجی DC

ولتاژ (پیش فرض) / (تعدیل پذیر) محدوده) ۲۴۵ ولت_{دی سی} / 194 - 290 V_{دی سی}

قدرت (حداکثر) @nominal ورودی) 1200 W ¹⁾ 150 W 0 W ²⁾ 600 W ¹⁾ 75 W 0 W ²⁾

جریان (حداکثر @V)_خارج ≤ 216 V_{دی سی}) 5.56 A ¹⁾ 0.69 A - 2.78 A ¹⁾ 0.34 A -

زمان نگه داشتن، حداکثر قدرت خروجی >10ms؛ V_خارج > 190 ولت_{دی سی} (فقط در دستگاه اصلاح کننده) حالت)

اشتراک گذاری فعلی (10 - 100 درصد بار) ±5٪ازحداکثر جریان از ۱۰ تا ۱۰۰٪ بار

تنظیم ولتاژ ایستاتیک (10 - 100 درصد بار) ±0.5٪

پویا ولتاژ مقررات ±5.0% برای 10-90%یا90-10٪ تغییرات بار، تنظیمزمان< 50ms

ریپل < 1 ولت_PP ، 30 مگاهرتز پهنای باند

حفاظت مدار کوتاه، قطع ولتاژ بالا، قطب معکوس و فیوز

اطلاعات ورودی

ولتاژ ورودی اصلی AC (مجموعه / LV قطع ارتباط) ۱۸۵ تا ۲۷۵ ولت_AC / 170 V_AC 95 - 140 ولت_AC / 85 V_AC

AC جریان (حداکثر) 11.5 A_RMS 9.1 A_RMS ³⁾ 8.2 A_RMS ³⁾ 11.3 A_RMS 10.1 A_RMS ³⁾ 9.2 A_RMS ³⁾

فرکانس (پیش فرض: ترجمه: محدوده) 47-53 57 تا 63 هرتز 47-53 و 57-63 هرتز

فرکانس (قابل تنظیم: ترجمه: محدوده) 47-53 هرتز، 57-63هرتزیا هر دو (تأقلم)

فاکتور قدرت / THD > 0.99 در 50٪ بار یا بیشتر / < 3.5٪

AC ورودی حفاظت فیوز در L وN،قابل وصل کردن گرم ورستور

ولتاژ نامینی DC تمدید شده محدوده⁴⁾ 204 - 290 ولت_{دی سی} / 180 - 204 V_{دی سی}

دی سی جریان (حداکثر) 6.67 A / 9 A در طول اضافه بار (15s) 3.2 A / 4.5 A در هنگام بارگذاری (15s)

مشخصات دیگر

کارایی > 96٪ (وضع اصلی (AC/AC و AC/DC) ، > 94٪ (وضع اینورتر) (DC/AC))

انزوا 3.85 kV_{دی سی} - AC_{وارد/خرید} به PE، 3.55 kV_{دی سی} - AC_{وارد/خرید} به دی سی 4.25 kV_{دی سی} -توسيع هوا_{وارد/خرید} به CAN/SYNC 2.2 kV_{دی سی}- DC به PE، 3.5 kV_{دی سی} - دي سي به CAN/SYNC

آژير: قرمز LED قطع ولتاژ ورودی پایین و بالا، دمای بالا و پایین خاموش شدن، خرابی ریکتیورتر، رله هشدار [NO max 75 V]_{دی سی} / 100 mA قطع ولتاژ بیش از حد در خروجی، شکست فن، هشدار ولتاژ خروجی پایین، شکست اتوبوس CAN، اتوبوس همگام سازی(خرید ACیادی سی خروجی هشدارها) گم شده و Sync شکست

هشدارها: زرد LED بازگرداننده در حالت کاهش قدرت یا در حالت قدرت یا محدوده جریان در پورت DC یا AC، محدوده جریان خروجی از راه دور فعال شده است، از دست دادنازارتباط CAN با کنترل کننده

کار عادی: سبز LED خروجی AC و/یا خروجی DC روی و باشه

کار کردن دما -40 تا +75°C (-40 تا +167°F) ، رطوبت 5 - 95% RH بدون فشرده سازی

درجه حرارت بالاتر 55°C (131°F) 1200W تا 480W @ 75°C (167°F) برای هر یک از خروجی های AC و DC(قدرت کل 2000W به 800 وات)

ذخیره سازی دما -40 تا +85°C (-40 تا +185°F) ، رطوبت 0 - 99%RH بدون فشرده سازی

ابعاد[WxHxD] / وزن 109 x 41.5 x 327mm (4.25 x 1.69 x 13 ′′) / 1.95 kg (4.3 پوند)

استانداردهای طراحی

برق ایمنی EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013، IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014، UL1778:2014، CSA C22.2 شماره. 107.3-14

استاندارد EN 61000-6-1:2019-6-2:2019، - 6-3:2007 + A1:2011-6-4:2019، IEC 61000-6-5:2015

EMC EN 62040-2:2006 (انبعاثات C1، ایمنی C2/C3) ، FCC CFR 47 بخش 15 EN50121 -2:2017+A1:2019، -4:2016+A1:2019, -5:2017+A1:2019⁵⁾

EU 2015/863 (RoHS) و 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (کلاس 1.2) و 2-2 (کلاس 2.3)

محیط زیست شرایط کار عادیبه عنوانطبق IEC 62040-5-3:2016 بند 4.2سایر شرایط عملیاتیبه عنوانطبق IEC 62040-5-3:2016 بند 4.3، بايد باشه توصیه می کنم

1)بار AC اولویت دارد. حداکثر قدرت خروجی DC و جریان موجود است وابسته در 3)اگهپورت DC بیش از حد بارگذاری شده است که ولتاژ را زیر 194V می کشد و جریان ورودی ممکن است افزایش یابدبالااین سطح بار فوری AC و ولتاژ ورودی AC؛ یعنی حداکثر 800W/7.4Aدرقدرت کامل AC و اسمی 4) عملکرد کاهش یافته - هیچ پشتیبانی بیش از حد بار و برای 200 - 240 VAC خروجیTHDافزایش خواهد شد و حداکثر ورودی برای 230VAC نرخ های قدرت خروجی (تا 970W برای 230 VAC @ 180 VDC) 5) برای پاسخگویی به نیاز افزایش 4kV افزایش خارجی

2)دی سی بندر باید هنوزم باشد در نظر گرفته شده دو طرفه بندر ولتاژ ارائه خواهد کرد اگر شبکه های برق با قدرت محافظت در مورد پورت های AC 6) مورد نیازFWنسخه ≥ 1.10/110
